Шлюз/Контроллер Trendnet TI-M42 10/100 Mbit/c Черный IP30

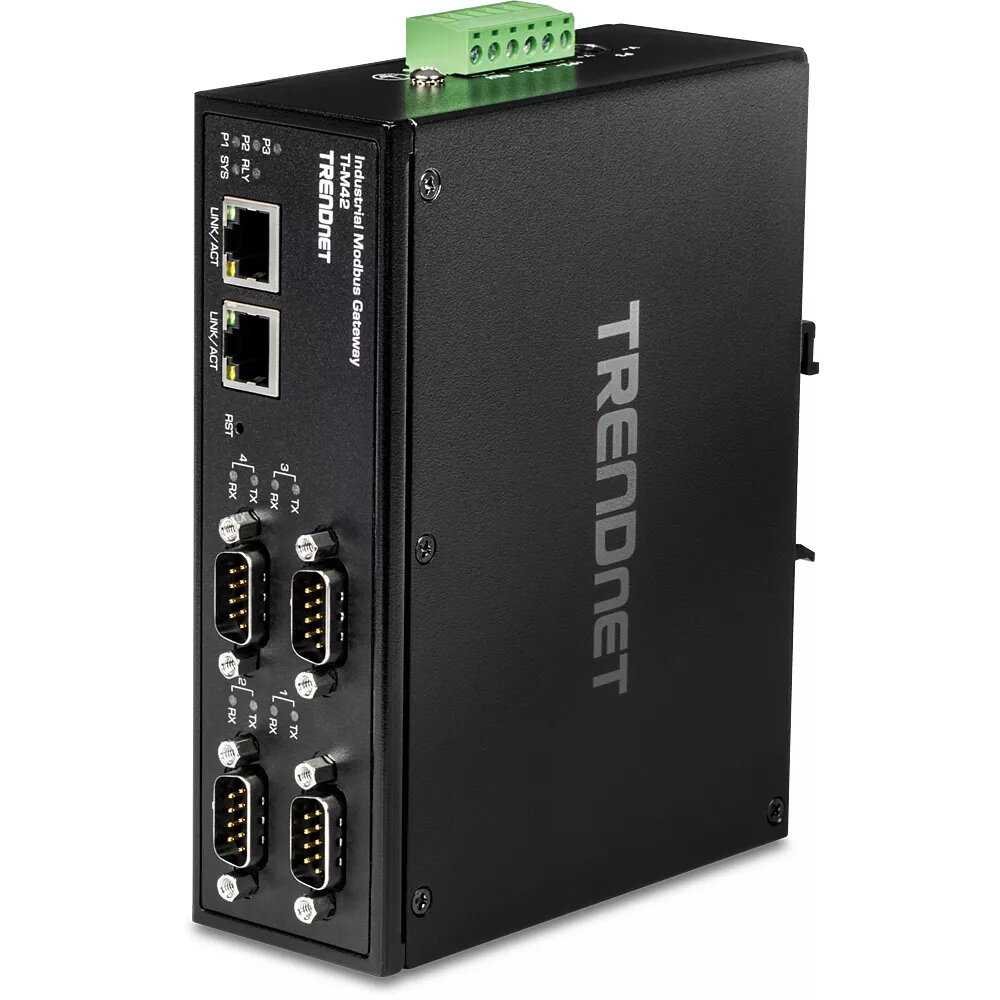

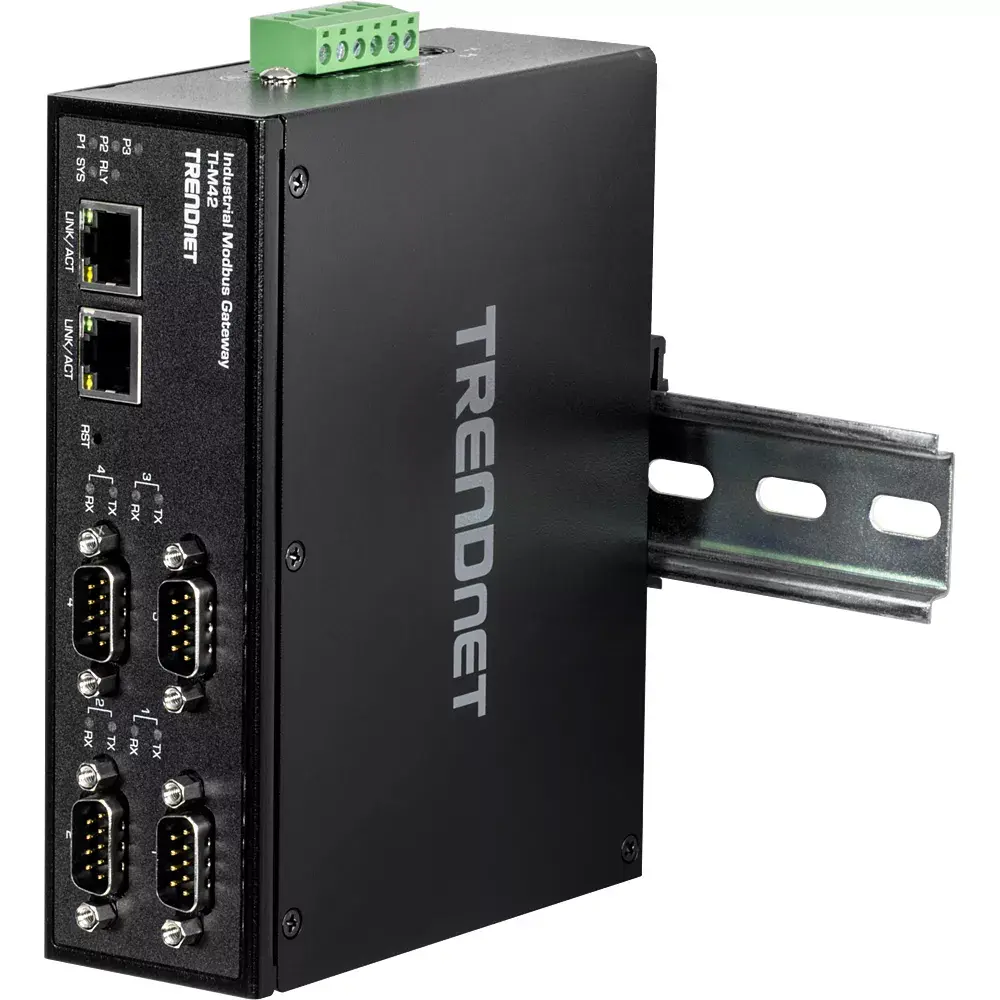

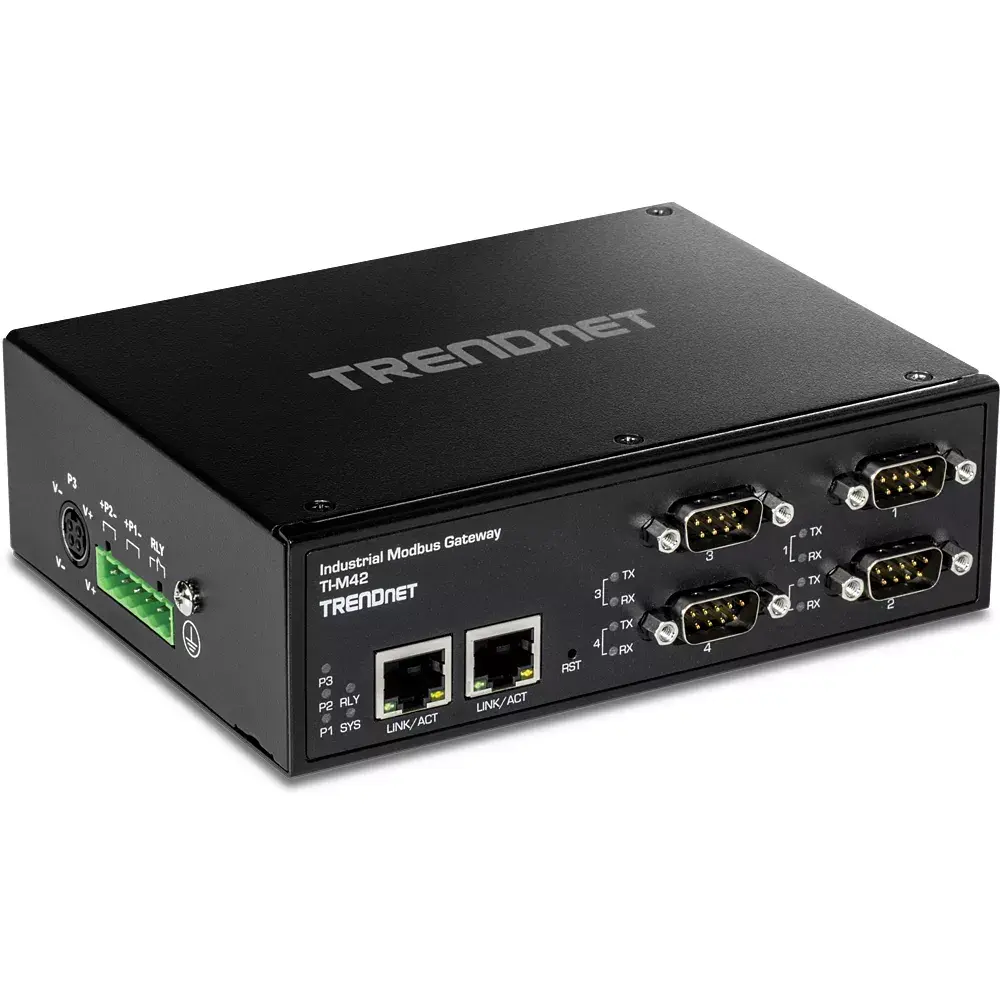

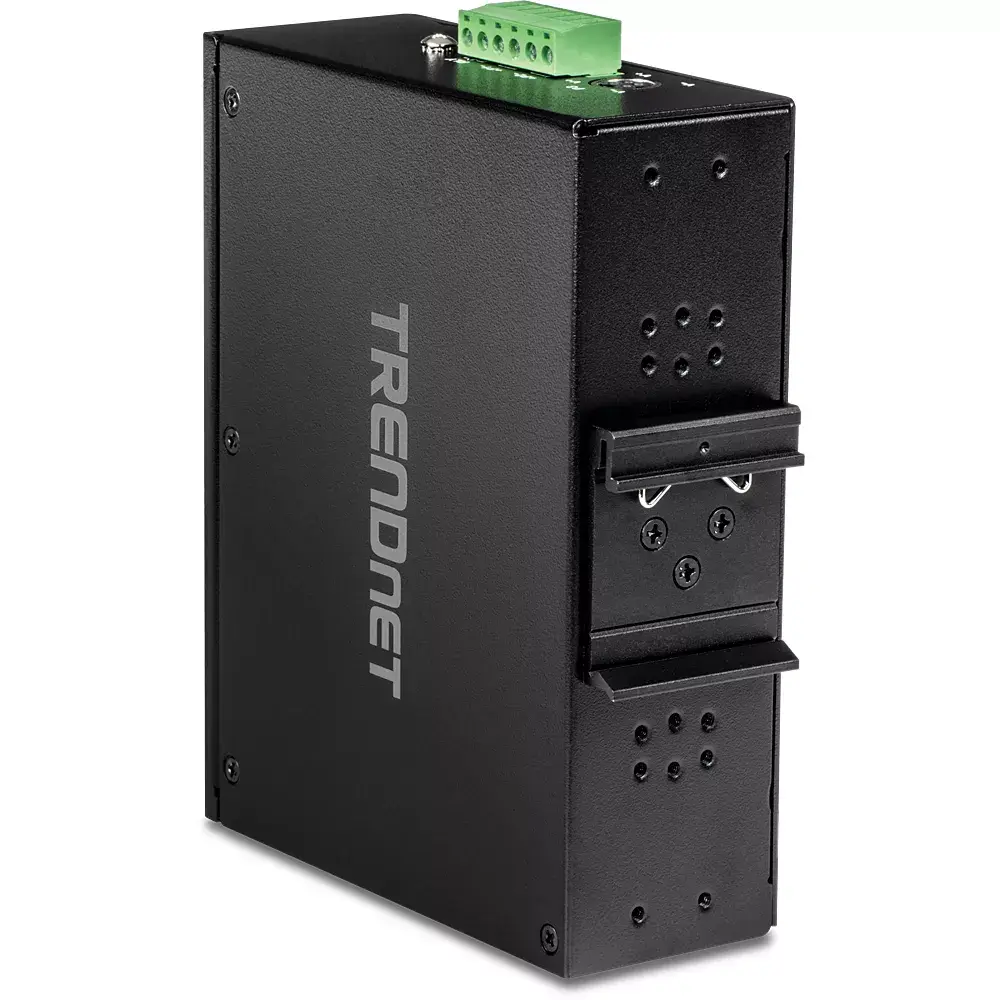

Шлюз/контроллер TRENDnet TI-M42 — промышленный Modbus-шлюз с двумя Ethernet-портами 10/100 Мбит/с и четырьмя последовательными портами DB-9, поддерживающими интерфейсы RS-232, RS-422 и RS-485. В компактном корпусе с классом защиты IP30 (103,5 × 81,5 × 32 мм) устройство позволяет подключать до четырёх Modbus-последовательных устройств к Ethernet-сети с использованием кабеля Cat5e для расстояний до 100 м на сегмент. Устройство рассчитано на непрерывную работу при низком энергопотреблении (максимум 3,84 Вт) и питании 48 В, что делает его подходящим для ограниченных по месту промышленных установок.

Преимущества

TI-M42 объединяет четыре последовательных порта и два быстрых Ethernet-порта в компактном корпусе, что упрощает интеграцию последовательных Modbus-устройств в сеть без сложной перенастройки проводки. Корпус с классом IP30 и защита от вибраций, ударов, ESD/EMI и перенапряжений повышают надёжность в промышленных условиях. Широкий диапазон рабочих температур расширяет области применения, а низкое энергопотребление снижает требования к источникам питания.

Подходит для

• Подключения нескольких Modbus RTU/ASCII устройств к SCADA или системе мониторинга по Ethernet
• Промышленных сетей управления, где необходимы компактные шлюзы для агрегирования последовательных устройств
• Интеграции удалённых устройств по кабелю Cat5e на расстоянии до 100 м для каждого Ethernet‑линии
• Установок, требующих совместимости с RS-232, RS-422 или RS-485 и выводом устройств в IP‑сеть

Ключевые характеристики

• Ethernet: 2 × 10/100 Мбит/с, кабель Cat5e, до 100 м на сегмент

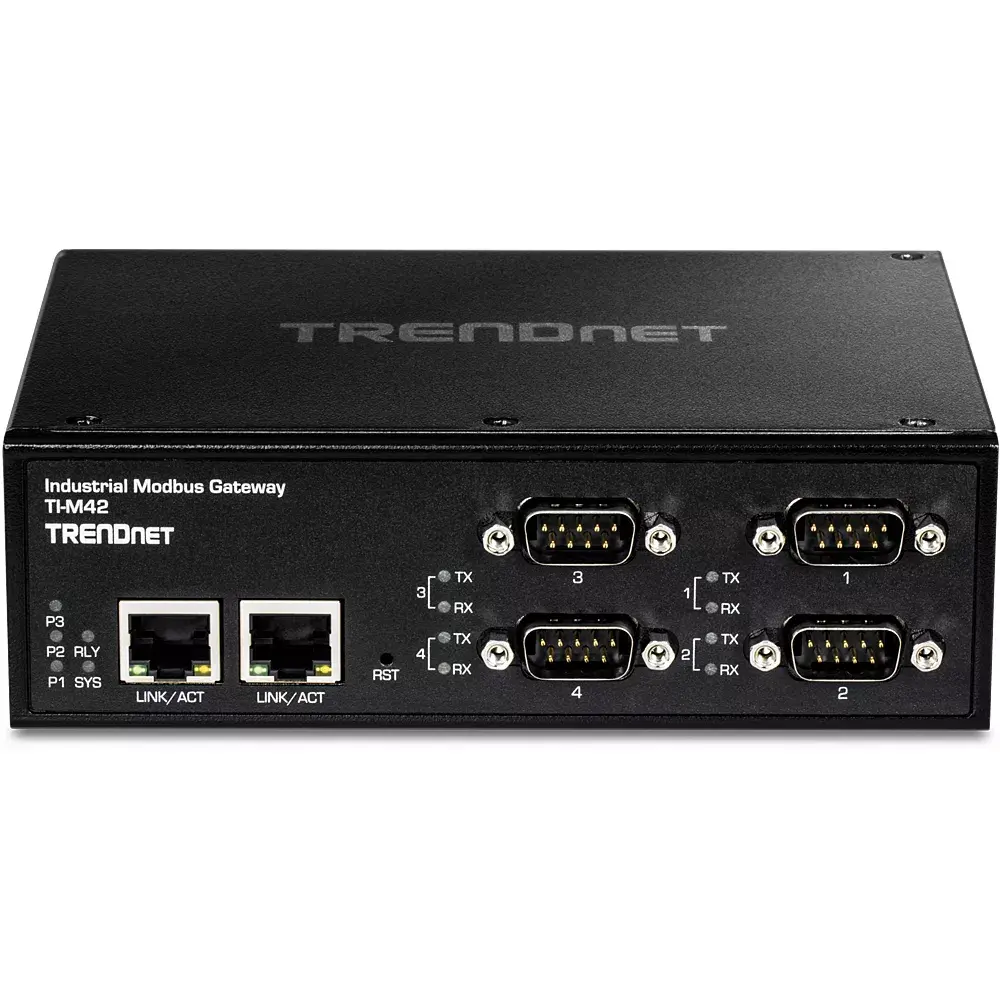

• Последовательные порты: 4 × DB-9, поддержка RS-232, RS-422, RS-485

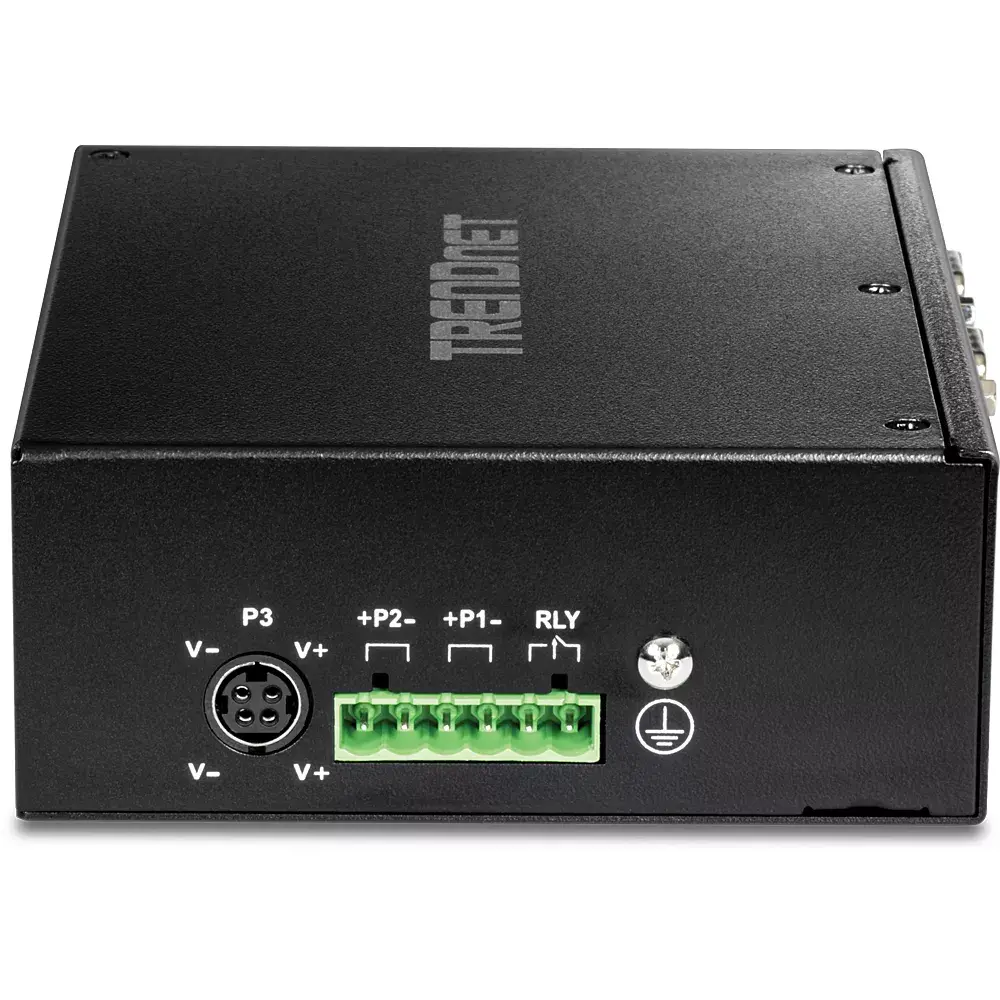

• Питание: вход 48 В, максимальное потребление 3,84 Вт
• Корпус: промышленный корпус IP30, компактные размеры 103,5 × 81,5 × 32 мм
• Температурный диапазон работы: от -40° до 75° C
• Особенности конструкции: стойкость к вибрации и ударам, защита от ESD/EMI и перенапряжений

Как использовать

Установите TI-M42 в подходящем месте с учётом требований безопасности, обеспечив вентиляцию и защиту от прямой влаги. Подключите Ethernet-порты к сети кабелем Cat5e, соблюдая максимальную длину 100 м для каждого сегмента. Подсоедините последовательные устройства к DB-9 портам и настройте каждый порт на требуемый стандарт (RS-232/RS-422/RS-485) и параметры Modbus через интерфейс конфигурации. Подайте питание 48 В с правильной полярностью и убедитесь, что устройство включилось и установило сетевое соединение перед вводом в эксплуатацию.

Рекомендации по эксплуатации

По возможности размещайте TI-M42 в местах с минимальными вибрациями и ударами и выполняйте рекомендации по заземлению и защите от перенапряжений для дополнения встроенных средств защиты. Соблюдайте пределы длины кабеля Ethernet и используйте экранированные или корректно проложенные кабели в условиях повышенного EMI. Регулярно выполняйте резервное копирование конфигурации и обновление прошивки для поддержания стабильной работы Modbus‑связи.
