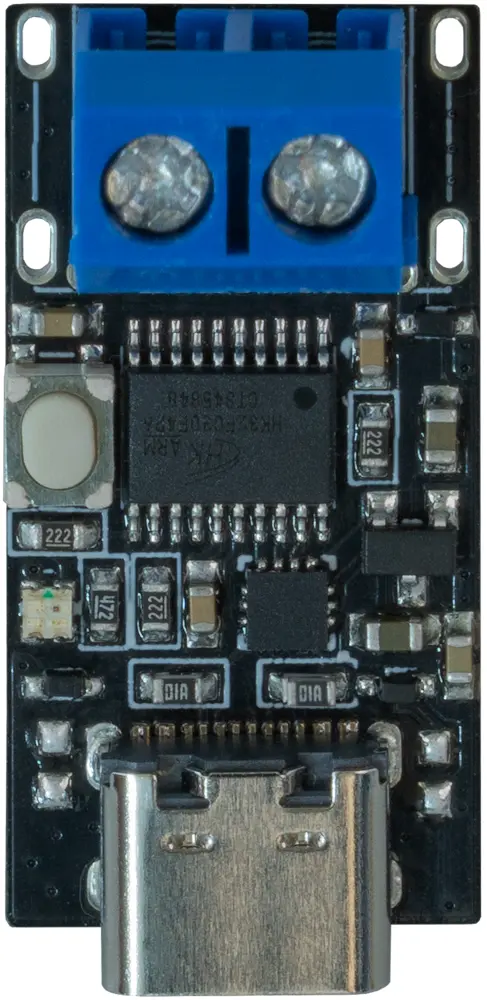

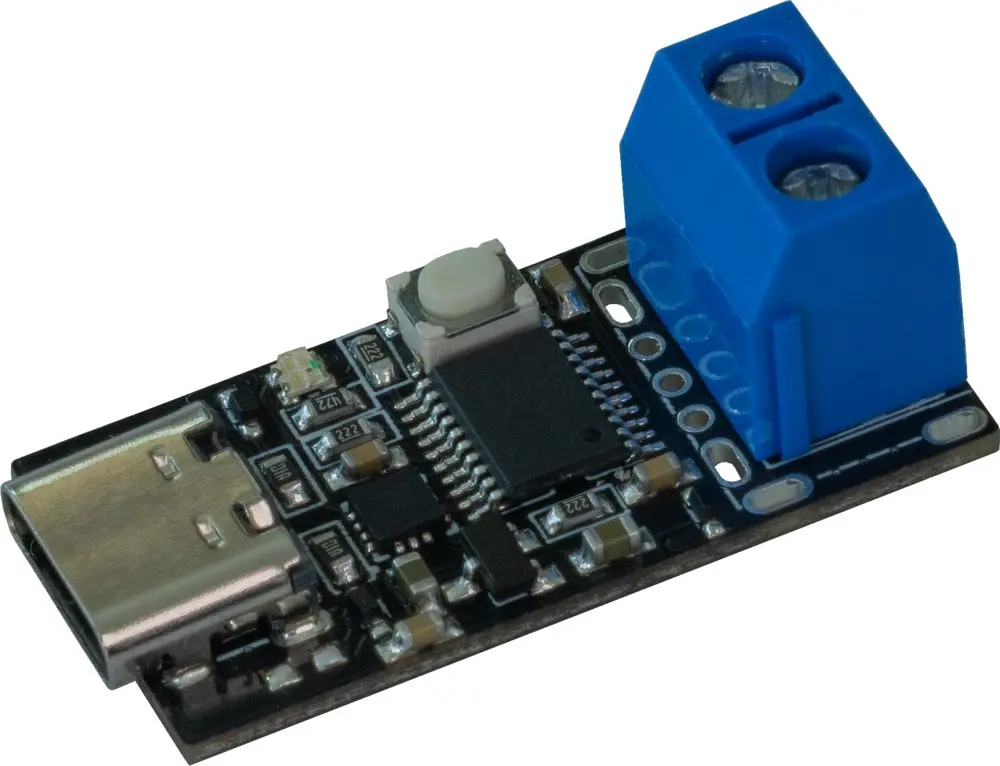

Модуль триггера Joy-iT COM-ZY12PDN-ST с разъемом USB-C и винтовыми клеммами, входное напряжение 5 - 20 В, мощность 100 Вт, ток 5 А

Триггерный модуль Joy-iT COM-ZY12PDN-ST разработан для приложений USB-PD, оснащен интерфейсом USB-C и удобными винтовыми клеммами для надежного подключения. Он поддерживает диапазон входного напряжения от 5 до 20 В, максимальную потребляемую мощность 100 Вт и силу тока до 5 А. Устройство идеально подходит для нестандартных систем питания, тестовых сред и проектов по электронике своими руками, требующих точного управления напряжением и мощностью. С помощью этого небольшого модуля пользователи могут активировать протоколы USB-PD и легко заряжать такие устройства, как ноутбук, используя совместимый с PD источник питания USB-C. Выходное напряжение можно настраивать в пять этапов (5 В, 9 В, 12 В, 15 В и 20 В) с помощью встроенной кнопки, а выбранное в данный момент напряжение отображается цветом встроенного RGB-светодиода.

Преимущества

Модуль предлагает гибкие возможности интеграции и точный контроль подачи питания для различных электронных устройств. Его компактный форм-фактор позволяет размещать его в ограниченном пространстве, а прочные винтовые клеммы обеспечивают надежное соединение проводки. Визуальная индикация с помощью RGB-светодиода гарантирует, что активный уровень напряжения всегда виден с первого взгляда, снижая риск неправильной подачи питания. Поддерживая мощность до 100 Вт и ток до 5 А, устройство надежно справляется с высокими требованиями к питанию на нескольких ступенях напряжения.

Подходит для

• Создания нестандартных систем питания и лабораторных испытаний
• Проектов по электронике своими руками, требующих регулируемого напряжения USB-PD
• Питания или зарядки ноутбуков и других устройств высокой мощности с помощью источников питания PD
• Прототипирования и стендовых испытаний питания

Когда устройство может не подойти

Этот модуль не предназначен для применений, требующих непрерывной плавной регулировки напряжения вне пяти предопределенных фиксированных шагов. Он также не подходит для прямого подключения к не-PD стандартным источникам питания или нагрузкам, превышающим указанные максимальные характеристики 20 В, 100 Вт или 5 А.

Основные характеристики

• Диапазон входного напряжения: от 5 до 20 В
• Максимальная потребляемая мощность: 100 Вт
• Максимальный ток: 5 А
• Регулируемые ступени напряжения: 5 В, 9 В, 12 В, 15 В и 20 В
• Интерфейсы: USB-C и винтовые клеммы
• Размеры: ширина 31.5 мм, глубина 15 мм, высота 14 мм

Как использовать

Подключите совместимый источник питания USB-C с поддержкой USB-PD к интерфейсу модуля. Надежно зафиксируйте выходные провода во встроенных винтовых клеммах, соблюдая полярность и обеспечивая стабильность соединения. Нажимайте встроенную кнопку для циклического переключения и выбора желаемого уровня выходного напряжения: 5 В, 9 В, 12 В, 15 В или 20 В. Обратите внимание на цвет RGB-светодиода, чтобы подтвердить текущую активную настройку напряжения перед подключением нагрузки.

Что учесть перед покупкой

• Убедитесь, что ваш блок питания поддерживает протокол USB-PD и способен выдавать требуемую мощность и ток
• Проверьте, совместимо ли ваше целевое устройство с одним из пяти фиксированных значений выходного напряжения модуля
• Учтите физические ограничения по пространству, чтобы размеры модуля подошли под ваш корпус

Рекомендации по использованию

Всегда проверяйте выбранное напряжение по индикатору RGB-светодиода перед подключением чувствительной электроники, чтобы предотвратить ее повреждение из-за неправильного уровня напряжения.
