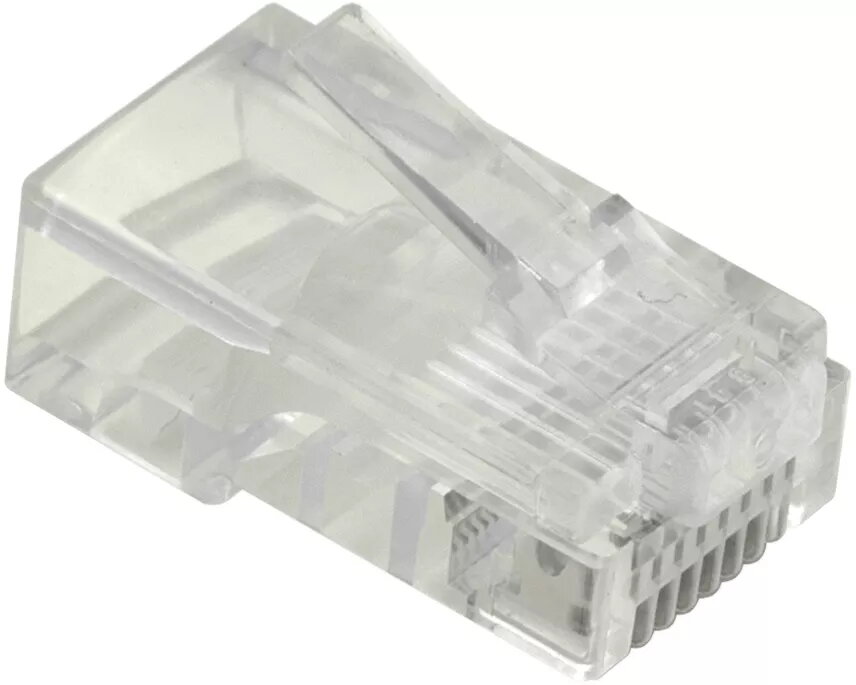

Разъем RJ-45 VALUE 21.99.3060

Разъем VALUE 21.99.3060 стандарта RJ-45 разработан для кабелей Cat5e и поставляется в упаковке по десять штук. Прозрачный корпус позволяет визуально контролировать расположение жил и глубину их вставки. Разъем обеспечивает классическое восьмиконтактное соединение, совместимое с Ethernet-соединениями 100BASE-TX и другими приложениями для Cat5e, обеспечивая надёжную проводную связь в домашних и офисных сетях.

Преимущества

Прозрачный корпус упрощает проверку подготовки кабеля и правильности порядка жил до обжима. Коннектор выполнен с учётом размеров жил Cat5e и совместим со стандартными обжимными инструментами, что облегчает процесс установки. Надёжное расположение контактов и покрытие контактных поверхностей золотом обеспечивают стабильную передачу сигнала и устойчивость к коррозии для длительной эксплуатации в структурированных сетях.

Подходит для

• Обжимки патч-кабелей Cat5e и патч-кордов
• Прокладки сетей в малых офисах и жилых помещениях
• Замены повреждённых RJ-45 штекеров на существующих кабелях
• Сборки кабелей Ethernet нужной длины для коммутаторов, маршрутизаторов и патч-панелей

Ключевые характеристики

• Тип разъема: RJ-45, 8P8C модульный штекер
• Совместимость кабеля: жилы Cat5e для цельных и многожильных проводников
• Цвет корпуса: прозрачный
• Покрытие контактов: золочёные поверхности для лучшей проводимости и защиты от коррозии
• Количество в упаковке: 10 штук
• Совместимость с обычными обжимными инструментами для модульных штекеров RJ-45

Как использовать

Подготовьте кабель Cat5e, сняв оболочку до момента обнажения скрученных пар и распустив пары на требуемую длину. Расположите жилы в соответствии с выбранным стандартом (T568A или T568B), выпрямите их и обрежьте до ровной длины. Вставьте жилы до упора в разъем так, чтобы каждая жила достигла своего контактного штырька, а оболочка легла на упор натяжения. Обожмите разъем подходящим инструментом до тех пор, пока контакты не проткнут изоляцию и корпус не зафиксируется. Проверьте собранный кабель тестером или подключив оборудование для подтверждения целостности и правильного соответствия пар.

Рекомендации по использованию

Используйте инструменты для аккуратной подготовки кабеля и качественный обжимной инструмент RJ-45 для получения надёжных соединений. Не удаляйте слишком много оболочки и сохраняйте скрутку пар как можно ближе к месту обжима для сохранения параметров сигнала. Перед обжимом убедитесь в правильности порядка жил и протестируйте каждый кабель после сборки.
