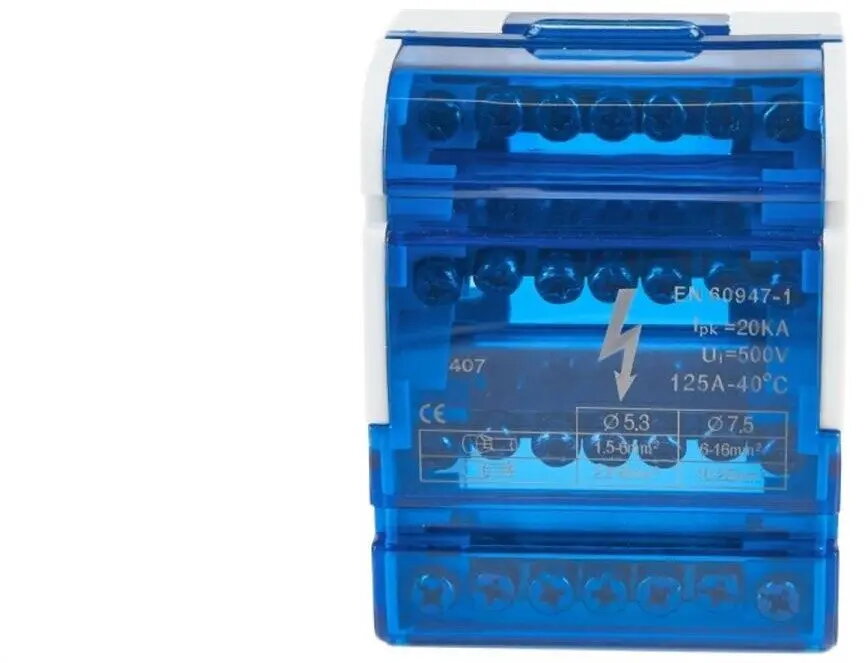

Модульный распределительный блок VCX 4x7 клемм 125А 500В

Модульный распределительный блок VCX с 4 модулями по 7 клемм в каждом предназначен для безопасного и упорядоченного распределения электрических цепей в шкафах управления, коммутационном оборудовании и промышленных установках. Расчетные параметры 125 A и 500 V обеспечивают работу с мощными цепями, при этом конструкция упрощает разведение проводников и обслуживаение за счет компактного модульного исполнения.

Преимущества

Распределительный блок рассчитан на высокий ток до 125 A и напряжение до 500 V, что делает его пригодным для тяжелых нагрузок. Конфигурация 4 модулей по 7 клемм позволяет логически разделять и группировать проводники, снижать сложность проводки и ускорять обслуживание. Надежные клеммные соединения обеспечивают низкое контактное сопротивление и стабильную работу при постоянной нагрузке. Модульный корпус совместим с монтажом на DIN-рейку, что облегчает установку в типовых шкафах управления.

Подходит для

• Щитов управления и распределительных щитов с несколькими отходящими цепями
• Промышленных станков и систем автоматизации для организованного подключения проводов
• Разветвления силовых цепей в коммерческих электросстановках
• Проектов модернизации и ремонта, где требуется компактное модульное распределение

Ключевые характеристики

• Количество модулей: 4
• Клемм на модуль: 7
• Номинальный ток: 125 A
• Номинальное напряжение: 500 V
• Монтаж: корпус, совместимый с монтажом на DIN-рейку
• Тип подключения: винтовые/зажимные клеммы для фиксации проводников
• Подходящее сечение проводников: рассчитано на многожильные и одножильные проводники в пределах номинального тока

Как использовать

Установите распределительный блок на совместимую DIN-рейку внутри шкафа управления, обеспечив доступ к клеммам. Подготовьте проводники, зачистив изоляцию на рекомендуемую длину, вставьте провод в клемму и затяните винт до требуемого момента затяжки для надежного контакта. Используйте разделение на модули для логического группирования цепей и при необходимости маркируйте проводники или модули для упрощения последующего обслуживания. Перед подачей питания выполните проверки целостности изоляции и непрерывности цепей.

Рекомендации по использованию

Убедитесь, что подключаемые проводники и условия монтажа соответствуют номиналу 125 A и 500 V. Применяйте рекомендуемые моменты затяжки клемм, соблюдайте местные электротехнические нормы и правила безопасности, а также периодически проверяйте клеммные соединения на предмет нагрева и надежности контакта.
