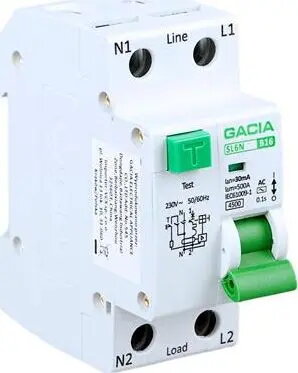

УЗО с модулем защиты от перегрузки VCX GACIA SL6N 2P B 16A 30mA 1P+N тип AC

VCX GACIA SL6N 2P B 16A 30mA 1P+N Type AC — это устройство защитного отключения с модулем защиты от перегрузки и короткого замыкания, разработанное для комбинированной защиты от токов утечки и перегрузок в однофазных цепях. Устройство выполнено в двухполюсном исполнении (1P+N) с характеристикой B, номинальным током 16 А и порогом дифференциального тока 30 мА. Тип AC обеспечивает срабатывание на синусоидальные переменные токи утечки, что соответствует требованиям жилых и небольших коммерческих объектов.

Преимущества

Комбинированная конструкция позволяет сократить количество отдельных защитных элементов в распределительном щите и упрощает монтаж. Характеристика B обеспечивает необходимую селективность и чувствительность для обычных бытовых цепей, одновременно обеспечивая устойчивость к пусковым токам. Порог 30 мА обеспечивает защиту людей от поражения при косвенном контакте, а номинал 16 А соответствует типичным ответвлениям для освещения и розеток. Тип AC подходит для стандартных переменных утечек в домашних установках.

Применяется для

• Защиты осветительных линий и розеточных групп в жилых помещениях
• Использования в небольших офисах и коммерческих помещениях
• Модернизаций и проектов, где ограничено место в щите
• Цепей, требующих совместной защиты от токов утечки и перегрузок

Ключевые технические характеристики

• Исполнение: 2-полюсный (1P+N)
• Номинальный ток: 16 A
• Дифференциальный ток срабатывания: 30 mA
• Характеристика срабатывания по перегрузке: B
• Тип дифференциальной защиты: AC (реагирует на переменные утечки)
• Функция: Комбинированная защита от утечек и перегрузок

Как использовать

Устанавливайте устройство на стандартную DIN-рейку в распределительном щите в соответствии с нормативными требованиями и инструкцией производителя. Подключите фазный провод к клемме L, нейтральный провод к клемме N, соблюдая правильную полярность для контроля обоих проводников. Применяйте подходящее сечение проводников и затягивайте клеммы в соответствии с рекомендованным моментом. Учитывайте согласование с другими защитными устройствами. После монтажа выполните функциональную проверку и испытание на срабатывание дифференциальной и теплово-магнитной частей перед вводом в эксплуатацию.

Рекомендации по эксплуатации

Используйте этот комплект для типовых жилых и лёгких коммерческих цепей, где требуется комбинированная защита. При наличии в цепи электроники, создающей пульсирующие постоянные составляющие утечек, проверьте необходимость применения устройств типа A. Проводите периодические проверки работоспособности устройства и визуальный осмотр клемм и корпуса в рамках планового обслуживания.
