Коаксиальный разъем TNC 50 Ω Ventev CON-05-400-CP — TNC (штекер), диаметр 1.45 см, ширина 34.2 мм

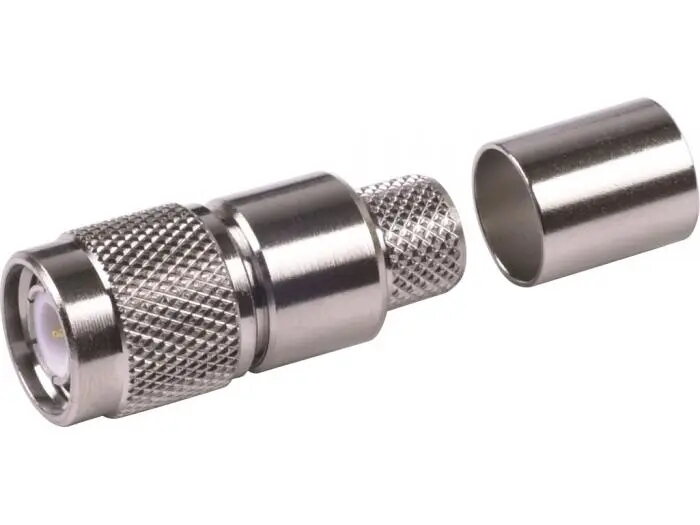

Ventev CON-05-400-CP — коаксиальный TNC-разъём с импедансом 50 Ом и штекерным (male) интерфейсом, предназначенный для RF-соединений в коммуникационном оборудовании, антеннах и измерительных приборах. Корпус изделия компактный: наружный диаметр 1,45 см и ширина 34,2 мм; вес в упаковке около 20 г. Разъём обеспечивает резьбовое соединение для надёжного механического и электрического контакта в системах с импедансом 50 Ом.

Преимущества

Штекерная конструкция TNC обеспечивает стабильное резьбовое сцепление и согласование импеданса в радиочастотных трактах. Латунный корпус с серебряным покрытием улучшает проводимость и стойкость к коррозии при типичных внутренних и защищённых наружных установках. Захваченный центральный контакт исключает необходимость в пайке, что упрощает установку и снижает время сборки при сохранении постоянного качества контакта. Оценка соответствия требованиям RoHS минимизирует риски, связанные с ограниченными веществами.

Подходит для

• RF-кабели в коммуникационном оборудовании
• Фидеры антенн и точки подключения в базовых станциях и маршрутизаторах
• Лабораторных и полевых измерительных приборов с требованиями 50 Ом
• Сборки кабельных линий, где требуется резьбовое виброустойчивое соединение

Ключевые характеристики

• Импеданс: 50 Ом
• Тип разъёма: TNC (резьбовой)
• Полярность: штекер (male)
• Диаметр корпуса: 1,45 см
• Ширина: 34,2 мм
• Материал корпуса: латунь с серебряным покрытием
• Центральный контакт: захваченный, без пайки
• Область применения: RF, антенны, измерения
• Вес в упаковке: 20 г

Как использовать

Подготовьте коаксиальный кабель в соответствии с рекомендациями производителя по зачистке изоляции и вставьте кабель в корпус разъёма до упора диэлектрика. Убедитесь, что захваченный центральный контакт расположен на сердечнике кабеля, а оплетка полностью контактирует с корпусом. Навинтите разъём на соответствующий TNC-штекер вручную, затем затяните динамометрическим ключом до рекомендуемого момента затяжки, не деформируя корпус. После установки при необходимости проверьте целостность и коэффициент стоячей волны с помощью измерительного оборудования.

Рекомендации по применению

Используйте разъём с кабелями и оборудованием, рассчитанными на 50 Ом. Избегайте перетягивания резьбового соединения; при возможности применяйте калиброванный момент затяжки или инструкции производителя. Храните в сухом месте и перед подключением проверяйте контактные поверхности на предмет загрязнений и повреждений для поддержания стабильных RF-характеристик.
