Разветвитель для солнечных панелей Victron Energy SCA520500000 — набор MC4 Y (1x M-2F, 1x F-2M)

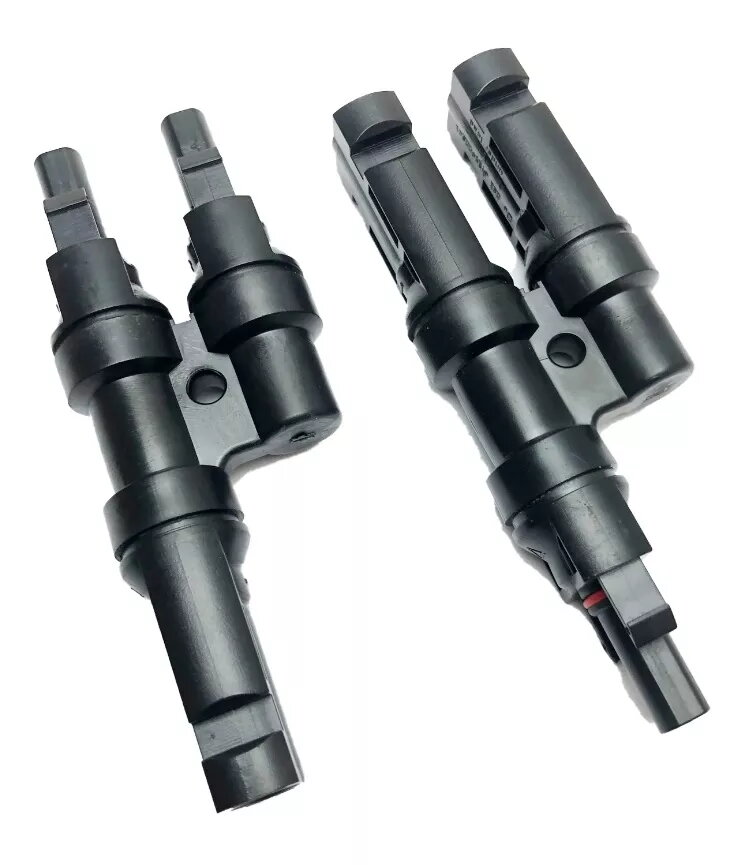

Пара солнечных разветвителей MC4 от Victron Energy, модель SCA520500000. Набор включает две взаимодополняющие Y-разъёмы MC4 (один «мужской-к-2-женским», другой «женский-к-2-мужским»), предназначенные для параллельного соединения или ветвления фотогальванических кабелей. Адаптеры сохраняют совместимость с MC4 для простой интеграции в существующие солнечные установки и рассчитаны на работу со стандартными модулями и проводкой с MC4.

Преимущества

Разветвители Victron Energy обеспечивают простой способ разделения или объединения MC4-кабелей без дополнительного обжима или специальных инструментов. Конструкция обеспечивает надёжный электрический контакт и сохранение полярности, подходит для крыши и наземных PV-систем и сокращает сложность коммутации. Комплект из мужского и женского Y-разъёма даёт гибкость при прокладке кабелей и перестройке строк в процессе монтажа или обслуживания.

Подходит для

• Параллельного объединения двух строк солнечных панелей
• Ветвления строки для питания нескольких микроинверторов или оптимизаторов
• Временных или постоянных изменений трассировки кабелей при монтаже PV
• DIY-проектов на солнечной энергии с требованием совместимости MC4

Ключевые характеристики

• Тип разъёма: пара MC4 Y-адаптеров (один «мужской-к-2-женским», один «женский-к-2-мужским»)
• Контактный материал: коррозионно-стойкие металлические контакты для надёжной проводимости
• Изоляция и корпус: УФ-стабильный пластик, пригодный для наружного применения в PV-системах
• Максимально рекомендуемые ток и напряжение: соответствует типичным характеристикам MC4 для жилых и коммерческих установок (при проектировании учитывать параметры инвертора и кабелей)
• Установка: штекерные соединения «plug-and-play», совместимые со стандартными MC4-кабелями

Как использовать

Определите положительные и отрицательные провода MC4 в кабельной системе и отключите постоянный ток перед выполнением соединений. Подсоедините штекерные и гнездовые части адаптеров к соответствующим MC4-разъёмам на кабелях или модулях до характерного щелчка фиксатора. Применяйте адаптеры мужского-к-2-женским или женского-к-2-мужским по необходимости для разделения или объединения цепей, соблюдая полярность при параллелировании строк. После подключения визуально проверьте фиксаторы и точки контакта, и включайте систему только при надёжности и правильной прокладке всех соединений.

Рекомендации по эксплуатации

Используйте данные Y-адаптеры только с совместимыми MC4-кабелями и в пределах электрических характеристик вашей PV-системы. Перед параллельным соединением строк сверяйте характеристики инвертора, оптимизаторов и панелей, избегайте обратной полярности и чрезмерных токовых путей. Для постоянных установок обеспечьте доступность соединений для осмотра и при необходимости защитите от механических напряжений и проникновения воды.
