Power MOSFET Vishay IRFL110 (MPN IRFL110TRPBF)

Vishay IRFL110 — это N-канальный силовой MOSFET, предназначенный для коммутационных и энергоменеджмент-приложений. Корпус SOT-223 поставляется в варианте для поверхностного монтажа и доступен в лентах и катушках для автоматизированной сборки. MOSFET подходит для использования в преобразователях, драйверах двигателей и ступенях источников питания, где требуется дискретный силовой транзистор. В документации указана динамическая dV/dt-оценка, что делает устройство пригодным при быстрых переходах напряжения.

Преимущества

Поверхностный корпус SOT-223 обеспечивает компактное размещение на плате и простоту монтажа при автоматизированном производстве. Наличие варианта в ленте и катушке упрощает массовую установку на линии pick-and-place. Динамическая dV/dt-оценка способствует надежной работе при резких изменениях напряжения, а дискретная N-канальная конструкция позволяет гибко интегрировать MOSFET в различные силовые схемы без необходимости в интегрированных драйверах.

Подходит для

• Коммутация нагрузок в силовых шинах
• Ступени DC–DC преобразователей
• Нижняя или верхняя коммутация в драйверах моторов (при соответствующем управлении затвором)
• Электронные схемы с ограничениями по тепловыделению и управление питанием на плате

Ключевые характеристики

• Тип устройства: N-канальный силовой MOSFET

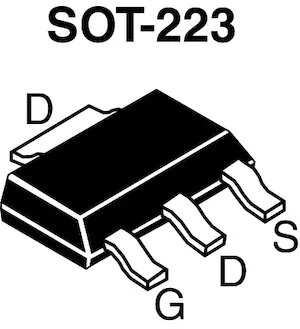

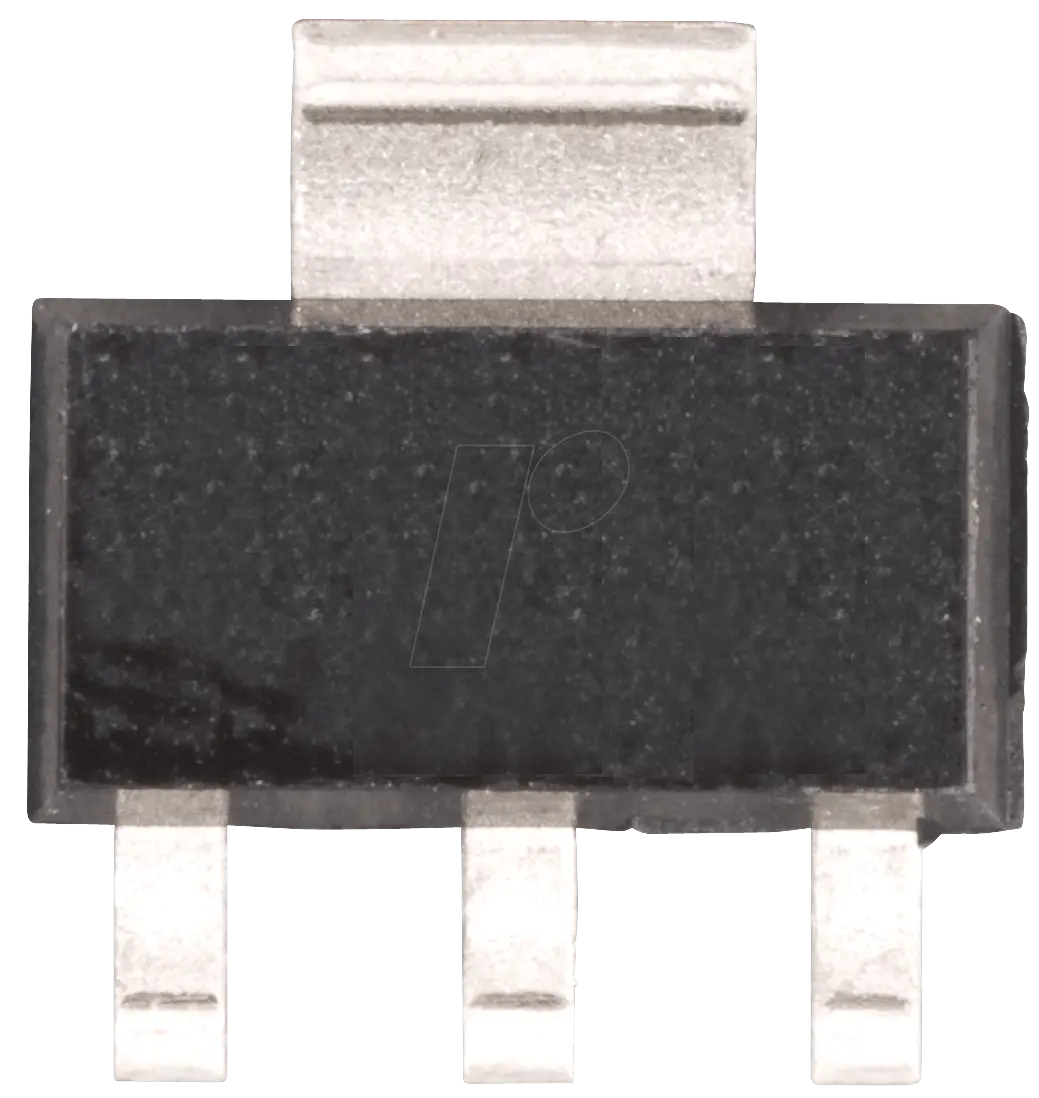

• Корпус: SOT-223 для поверхностного монтажа
• Монтаж: поверхностный монтаж, доступность в ленте и катушке
• Динамическая характеристика: наличие dV/dt-рейтинга для быстрых изменений напряжения

Как использовать

Устанавливайте IRFL110 в качестве дискретного коммутационного элемента на печатной плате, соблюдая рекомендованную разводку площадки для корпуса SOT-223 для обеспечения теплопроводности и корректного формирования контактных соединений. Применяйте уровни управления затвором, соответствующие порогу и характеристикам проводимости MOSFET, указанных в техническом описании производителя. При необходимости используйте тепловые переходы и области растекания меди для рассеяния мощности. Соблюдайте меры предосторожности при обращении с чувствительными к электростатике компонентами.

Рекомендации по применению

Перед окончательной разработкой узла изучите даташит Vishay для определения предельных значений, электрических характеристик и тепловых данных. В схемах с высокой dV/dt следует проверять временные параметры управления затвором и использовать демпферы или защитные цепи для предотвращения нежелательных коммутаций и перегрузок устройства.
