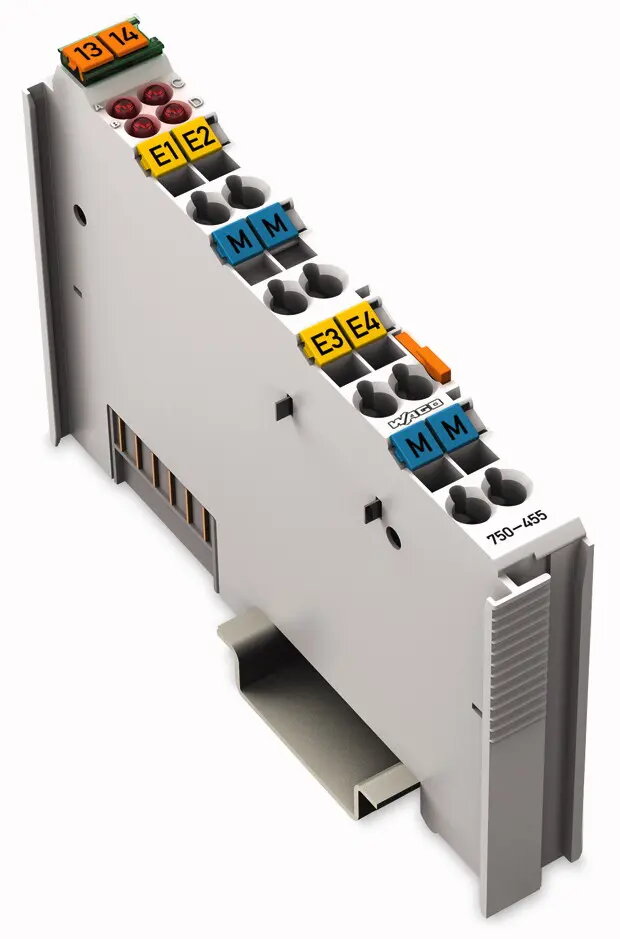

Модуль полевой шины Wago 750-455, 4 аналоговых входа, разрешение 12 бит

Wago 750-455 представляет собой 4-канальный модуль аналогового ввода, предназначенный для интеграции в промышленные системы автоматизации. Устройство обеспечивает точную обработку стандартных сигналов 4-20 мА с разрешением 12 бит. Благодаря встроенной гальванической развязке 0,5 кВ, модуль гарантирует надежную передачу данных и защиту системы от помех, что делает его эффективным решением для мониторинга сигналов в различных контрольных приложениях.

Преимущества

Основным преимуществом данного модуля является высокая точность и стабильность обработки аналоговых сигналов в промышленных условиях. Наличие четырех каналов с общим потенциалом земли позволяет эффективно отслеживать состояние нескольких датчиков одновременно. Разрешение 12 бит обеспечивает детальное считывание параметров, а электрическая изоляция предотвращает влияние внешних электрических шумов на работу контроллера, что значительно повышает общую надежность автоматизированной системы.

Подходит для

• Систем промышленной автоматизации и управления процессами
• Мониторинга датчиков давления, расхода или температуры с выходом 4-20 мА
• Интеграции в архитектуры систем ввода-вывода Wago
• Сбора данных на производственных линиях

Когда может не подойти

Данный модуль не предназначен для работы с аналоговыми сигналами по напряжению, так как он откалиброван исключительно для токовых петель 4-20 мА. Кроме того, он не подходит для задач, требующих гальванической развязки между отдельными каналами, поскольку все четыре канала имеют общую точку заземления.

Основные технические характеристики

• Количество каналов: 4
• Тип сигнала: аналоговый вход 4-20 мА
• Разрешение: 12 бит
• Изоляция: 0,5 кВ
• Максимальное входное напряжение: 32 В
• Питание: внутреннее от шинного соединителя

Как использовать

Модуль устанавливается на стандартную DIN-рейку в составе системы ввода-вывода Wago. После физического монтажа модуль подключается к шинному соединителю через внутреннюю шину данных. Полевые устройства, передающие сигнал 4-20 мА, подключаются к клеммам модуля с учетом общей потенциальной земли. Система автоматически распознает модуль, после чего данные могут быть настроены и обработаны с помощью программного обеспечения контроллера.

Что учесть перед покупкой

• Убедитесь, что ваши датчики поддерживают выходной сигнал 4-20 мА.
• Проверьте, соответствует ли общая конфигурация заземления требованиям вашей системы управления.
• Убедитесь в совместимости с имеющимися компонентами системы ввода-вывода Wago.

Рекомендации по использованию

Всегда отключайте питание перед началом монтажных работ для предотвращения повреждения оборудования. Регулярно проверяйте надежность клеммных соединений для обеспечения стабильности сигнала в условиях вибрации.
