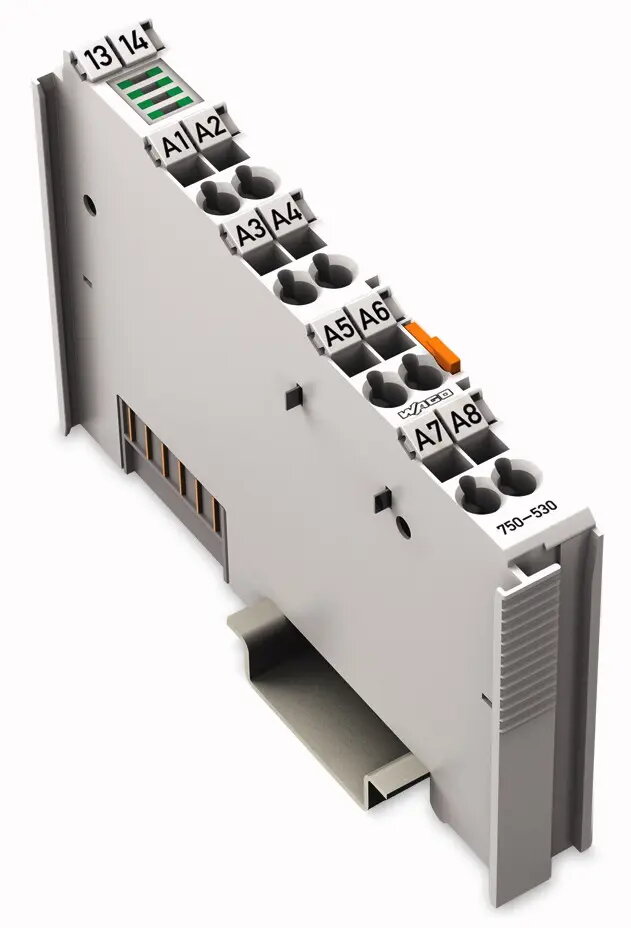

Модуль полевой шины Wago 750-530, 8 каналов дискретного вывода, 24В DC

Wago 750-530 представляет собой высокопроизводительный 8-канальный модуль дискретного вывода, разработанный для интеграции в системы промышленной автоматизации. Устройство работает при напряжении 24В постоянного тока и обеспечивает надежное управление исполнительными механизмами и периферийным оборудованием. Благодаря компактной ширине корпуса в 12 мм, модуль позволяет эффективно использовать пространство в шкафах управления, обеспечивая при этом высокую целостность сигнала за счет гальванической развязки 0,5 кВ между полевым уровнем и системной шиной.

Преимущества

Данный модуль обладает рядом преимуществ для промышленных условий, в первую очередь за счет компактного дизайна, позволяющего создавать конфигурации ввода-вывода с высокой плотностью размещения. Наличие защиты от короткого замыкания на всех выходах гарантирует повышенную эксплуатационную безопасность и долговечность подключенных компонентов. Кроме того, электрическая изоляция между уровнями минимизирует помехи, способствуя стабильной и последовательной передаче данных в сложных сетях автоматизации.

Подходит для

• Управления промышленными приводами и электромагнитными клапанами
• Управления периферийными устройствами на автоматизированных производственных линиях
• Интеграции в архитектуры систем ввода-вывода Wago
• Распределения дискретных сигналов в заводской автоматизации

Когда устройство может не подойти

Этот модуль не предназначен для задач, требующих обработки аналоговых сигналов или коммутации высокого напряжения, выходящего за пределы указанного диапазона 24В постоянного тока. Он также не рассчитан на использование в условиях, где требуемый выходной ток превышает номинальную нагрузочную способность на канал.

Основные технические характеристики

• Количество каналов: 8
• Рабочее напряжение: 24В постоянного тока
• Напряжение изоляции: 0,5 кВ
• Тип сигнала: Дискретный выход
• Габариты: 12 x 100 x 67,8 мм
• Защита: Защита от короткого замыкания

Как использовать

Модуль предназначен для установки на стандартную DIN-рейку в составе системы ввода-вывода Wago. После механической фиксации выполняется подключение полевой проводки к соответствующим клеммам согласно документации системы. Система управления взаимодействует с модулем через полевой контроллер, что позволяет осуществлять независимое переключение каждого из восьми дискретных выходов в соответствии с запрограммированной логикой.

Что учесть перед покупкой

• Убедитесь, что ваш текущий полевой контроллер совместим с серией Wago 750
• Проверьте, соответствует ли блок питания 24В постоянного тока суммарным требованиям по току для всех подключенных нагрузок
• Убедитесь, что физическое пространство в шкафу управления позволяет разместить модуль шириной 12 мм

Рекомендации по использованию

Всегда отключайте питание перед выполнением любых работ по подключению проводов, чтобы предотвратить поражение электрическим током и возможное повреждение модуля или подключенных устройств.
