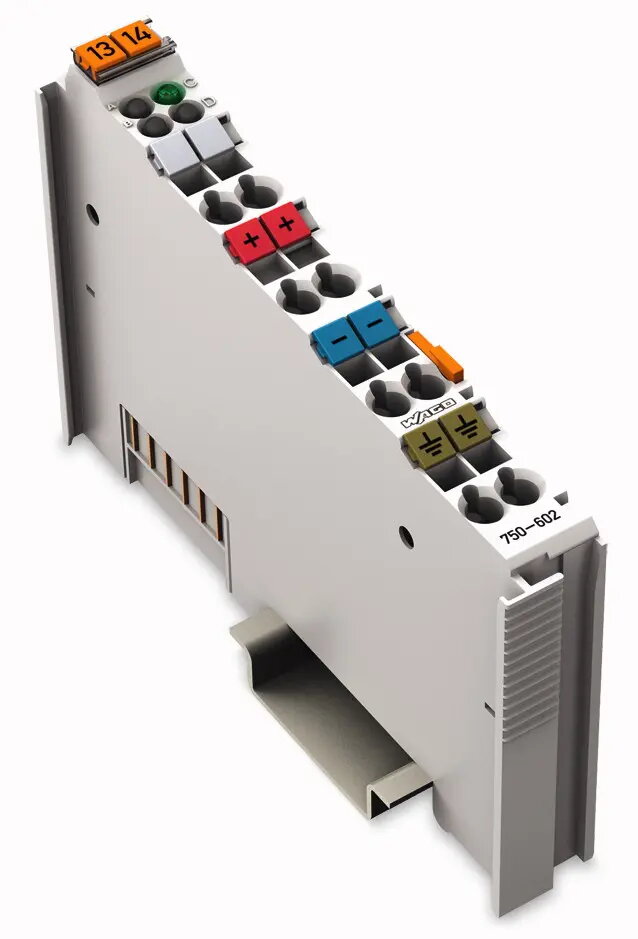

Модуль питания шины Wago 750-602 пассивный 24В DC

Wago 750-602 представляет собой пассивный модуль питания полевой шины, предназначенный для обеспечения необходимого потенциала питания модулей ввода-вывода в составе модульных систем автоматизации. Этот модуль, рассчитанный на работу с напряжением 24В постоянного тока, гарантирует надежное распределение питания в промышленных сетях. Компактная конструкция и прочное исполнение делают его важным компонентом для поддержания стабильных уровней напряжения в сложных системах управления.

Преимущества

Данный модуль питания обладает высокой выходной нагрузочной способностью до 10А, что позволяет эффективно управлять питанием в различных промышленных конфигурациях. Устройство специально разработано для быстрой и надежной установки на стандартные DIN-рейки 35 × 15, что значительно упрощает процесс монтажа в шкафах управления. Пассивная конструкция обеспечивает бесшовную интеграцию в существующие архитектуры полевых шин, предоставляя надежное решение для питания подключенных модулей ввода-вывода без лишней сложности.

Подходит для

• Систем промышленной автоматизации
• Конфигураций узлов модульного ввода-вывода
• Сетей распределения питания 24В постоянного тока
• Установки в шкафы управления на DIN-рейку

Когда устройство может не подойти

Данный модуль не предназначен для преобразования или регулировки напряжения, так как является пассивным устройством. Его не следует использовать в системах, где суммарная потребляемая мощность превышает 10А без добавления дополнительных модулей питания.

Основные технические характеристики

• Входное напряжение: 24В постоянного тока
• Выходной ток: 10А
• Тип монтажа: DIN-рейка 35 × 15
• Ширина: 12 мм
• Глубина: 100 мм
• Высота: 69.8 мм
• Пожарная нагрузка: 1.081 МДж
• Цвет: Серый

Как использовать

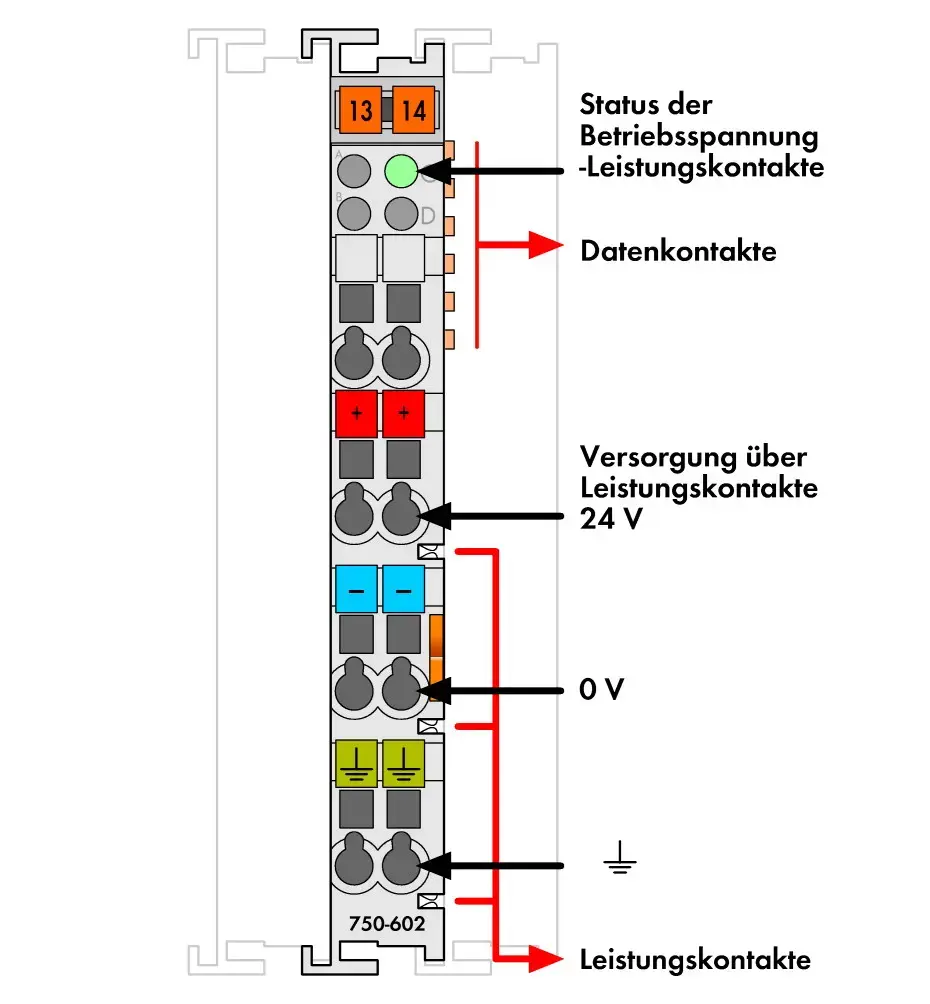

Модуль устанавливается путем защелкивания непосредственно на стандартную DIN-рейку 35 × 15 в составе сборки системы ввода-вывода. После установки он обеспечивает потенциал питания для соседних модулей ввода-вывода. При конфигурировании системы крайне важно рассчитать общее потребление тока всеми подключенными модулями, чтобы убедиться, что оно не превышает предел в 10А. Если требования системы превышают эту мощность, в сборку необходимо добавить дополнительные промежуточные модули питания для эффективного распределения нагрузки.

Что учесть перед покупкой

• Убедитесь, что ваша система работает от источника питания 24В постоянного тока.
• Рассчитайте общее потребление тока вашей конфигурацией ввода-вывода, чтобы оно оставалось в пределах 10А.
• Убедитесь в наличии достаточного места на DIN-рейке для модуля шириной 12 мм.
• Определите, требуется ли установка нескольких модулей питания исходя из общих энергетических потребностей системы.

Рекомендации по использованию

Всегда контролируйте общее потребление тока вашей сборки ввода-вывода на этапе проектирования. Если суммарное потребление приближается к 10А, запланируйте установку дополнительных модулей Wago 750-602 для предотвращения перегрузки системы и обеспечения стабильности работы.
