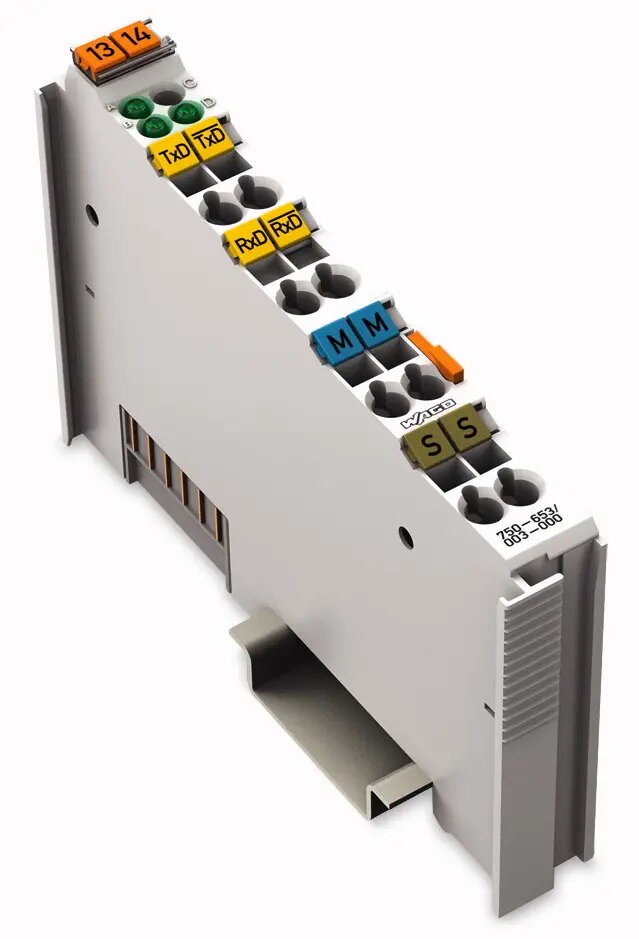

Модуль полевой шины Wago 750-653/003-000 с последовательным интерфейсом RS-485

Wago 750-653/003-000 представляет собой специализированный модуль полевой шины, разработанный для интеграции последовательных устройств в системы ввода-вывода Wago. Модуль оснащен интерфейсом RS-485, обеспечивающим надежный обмен данными между полевыми устройствами и центральным контроллером. Устройство спроектировано для работы в промышленных условиях, гарантируя стабильную производительность благодаря гальванической развязке и высокой помехоустойчивости, что делает его важным компонентом для сложных систем автоматизации.

Преимущества

Данный модуль предлагает значительные преимущества для промышленной автоматизации, предоставляя выделенный канал связи, работающий независимо от полевой шины верхнего уровня. Наличие гальванической развязки до 0,5 кВ защищает чувствительную электронику управления от скачков напряжения и электрических помех, повышая общую надежность системы. Модуль поддерживает полнодуплексный режим работы, обеспечивая эффективный двунаправленный поток данных. Компактная конструкция для монтажа на DIN-рейку упрощает установку, а прямое подключение экрана кабеля к рейке улучшает электромагнитную совместимость.

Подходит для

• Подключения датчиков и исполнительных механизмов с интерфейсом RS-485
• Интеграции устаревшего последовательного оборудования в современные сети полевых шин
• Систем промышленной автоматизации, требующих высокой помехоустойчивости
• Приложений, где необходима надежная передача данных в сложных условиях

Когда не рекомендуется использовать

Этот модуль не подходит для приложений, требующих скорости передачи данных выше 19200 бод, так как он ограничен этим значением. Кроме того, он не предназначен для работы с последовательными стандартами, отличными от RS-485, без использования соответствующих внешних преобразователей протоколов.

Основные технические характеристики

• Стандарт интерфейса: RS-485 (TIA/EIA-485-A, DIN 66259)
• Гальваническая развязка: 0,5 кВ
• Режим связи: Полнодуплексный
• Максимальная скорость передачи: 19200 бод
• Внутренняя разрядность: 1 x 24-бит ввод/вывод и 1 x 8-бит управление/статус
• Относительная влажность: от 0% до 95%
• Размеры: 12 x 100 x 69,8 мм

Как использовать

Модуль предназначен для установки на стандартную DIN-рейку TS35 в составе системы ввода-вывода Wago. После физического монтажа устройство RS-485 подключается к клеммам модуля. Модуль обменивается данными напрямую с контроллером через соединитель полевой шины. Конфигурация осуществляется через программное обеспечение системы ввода-вывода, где 24-битные данные ввода-вывода и биты управления/статуса отображаются в памяти контроллера. Убедитесь, что проводка соответствует стандарту TIA/EIA-485-A для обеспечения целостности сигнала.

Что учесть перед покупкой

• Убедитесь, что ваше полевое устройство поддерживает стандарт связи RS-485
• Проверьте, что требования вашего приложения не превышают предел скорости 19200 бод
• Убедитесь, что влажность в рабочей среде находится в пределах от 0% до 95%
• Подтвердите совместимость с вашей текущей системой ввода-вывода Wago

Рекомендации по использованию

Всегда следите за тем, чтобы экран кабеля был надежно подключен к DIN-рейке для поддержания защиты от электромагнитных помех. Регулярно проверяйте физические соединения в условиях сильной вибрации, чтобы предотвратить ухудшение качества сигнала.
