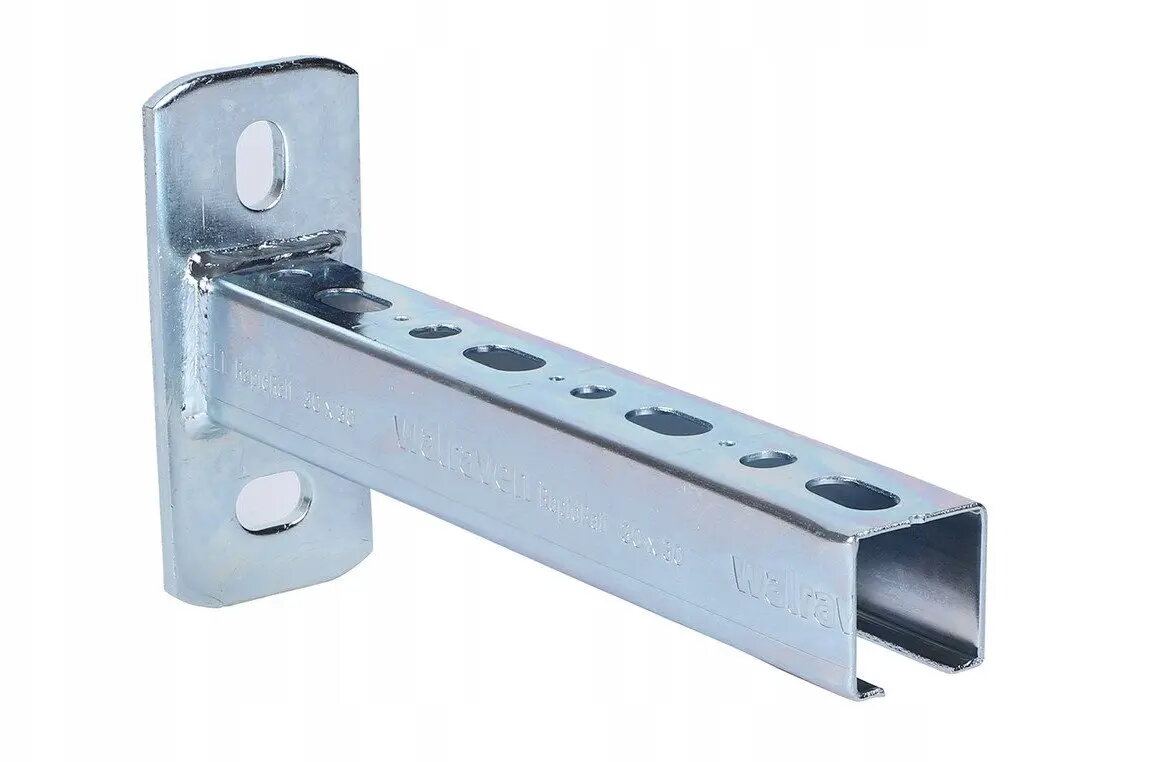

Настенная консоль Walraven RapidRail 30×30 мм, длина 300 мм

Стенной консоль Walraven RapidRail с профилем 30×30 мм и выступом 300 мм представляет собой компактный кронштейн, предназначенный для опоры систем RapidRail и инженерных коммуникаций на вертикальных поверхностях. Конструкция с единым профилем обеспечивает фиксированную точку крепления для рельсов, труб или лотков кабеля, когда требуется стандартизированный интерфейс 30×30 мм и вылет 300 мм.

Преимущества

Консоль обеспечивает унифицированный интерфейс 30×30 мм, что облегчает интеграцию с аксессуарами RapidRail и снижает необходимость доработок на объекте. Вылет 300 мм обеспечивает достаточный запас для типичных трасс труб и кабелей, сохраняя при этом небольшие габариты крепления. Конструкция рассчитана на жесткое, фиксированное крепление, что обеспечивает стабильную геометрию установки и уменьшает необходимость подстройки после монтажа.

Подходит для

• Крепления рельсов RapidRail к стенам в системах электрических, вентиляционных и сантехнических коммуникаций
• Поддержки труб небольшого диаметра и кабельных каналов при требовании компактного интерфейса
• Крепления лотков и лестниц для кабелей к вертикальным поверхностям при средней глубине вылета
• Применения в инженерных помещениях, котельных и шахтах обслуживания с необходимостью стандартизованных точек крепления

Ключевые характеристики

• Сечение профиля: 30 × 30 мм
• Вылет от стены: 300 мм
• Функция: фиксированная стенная консоль для опоры рельсов, труб или кабельных лотков
• Совместимость: разработана для использования с модульными компонентами RapidRail
• Крепление: механическое фиксация к вертикальным несущим поверхностям

Как использовать

Определите место крепления на подходящей вертикальной поверхности и подготовьте отверстия в соответствии с типом основания и расчетной нагрузкой. Совместите консоль так, чтобы профиль 30×30 мм обеспечивал требуемый интерфейс для рельса, и закрепите кронштейн подходящими анкерами или болтами для данного материала стены. Установите рельсы RapidRail, трубы или кабельные лотки на профиль с помощью совместимых зажимов и соединительных элементов, проверив соответствие выравнивания и уровня. Убедитесь, что крепеж и смонтированные элементы соответствуют проектным нагрузкам и нормативам безопасности перед вводом в эксплуатацию.

Рекомендации по применению

Подбирайте анкерные и болтовые соединения с учётом коррозионной стойкости и типа основания. Проведите проверку расчётов нагрузок для конкретных инженерных трасс и соблюдайте местные правила монтажа. Используйте совместимые элементы RapidRail для сохранения стандартизированных расстояний и упрощения последующих изменений.
