Сегментный индикатор 4×8-сегментов, Waveshare, красный, SPI, для Raspberry Pi Pico

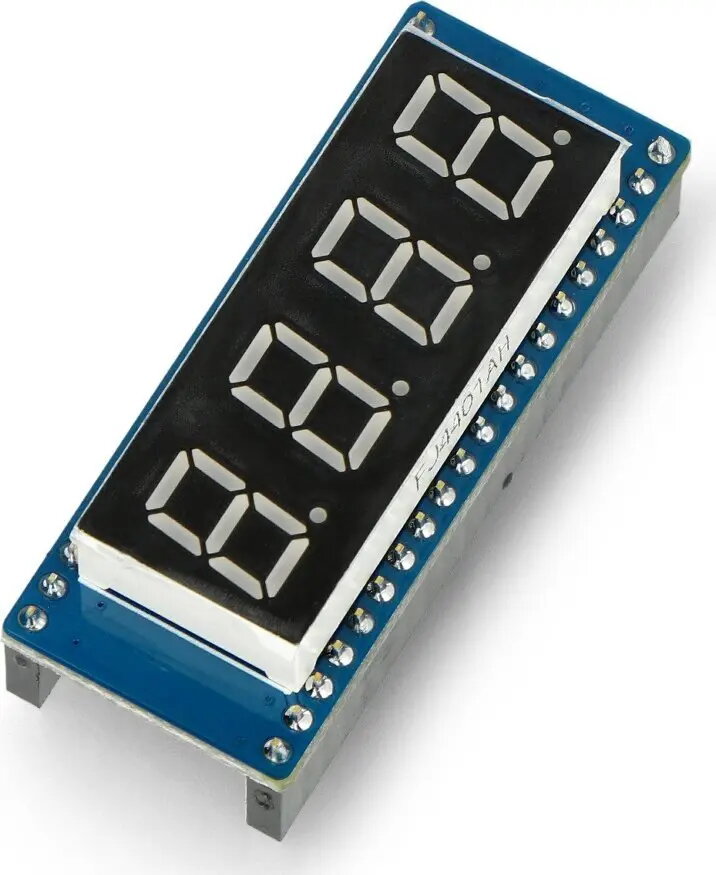

Модуль красного сегментного дисплея Waveshare 4×8 сегментов с интерфейсом SPI для Raspberry Pi Pico — компактная плата с четырьмя отдельными 8-сегментными светодиодными цифрами. Модуль подключается к Raspberry Pi Pico по последовательному SPI, что упрощает разводку и экономит выводы микроконтроллера, обеспечивая четкое отображение числовых значений и простых символов. Компактный форм-фактор подходит для встроенных проектов с ограниченным пространством.

Преимущества

SPI-интерфейс снижает количество необходимых линий ввода-вывода по сравнению с параллельным управлением, что упрощает интеграцию с Raspberry Pi Pico и другими контроллерами. Красные 8-сегментные светодиоды обеспечивают высокий контраст для цифровых показаний при относительно низком энергопотреблении. Компоновка четырёх цифр на одной плате экономит место и облегчает монтаж в корпусах или на макетных платах.

Подходит для

• Числовых индикаторов для датчиков, вольтметров или термометров
• Простых индикаторов состояния и счётчиков
• Отображения часов или таймеров в встраиваемых устройствах
• Базовых пользовательских интерфейсов для прототипов

Ключевые характеристики

• Формат дисплея: четыре отдельные 8-сегментные цифры
• Цвет светодиодов: красный
• Интерфейс: последовательный SPI, совместимый с Raspberry Pi Pico
• Крепление: компактный модульная плата, подходящая для панели или макетной платы
• Управление: покомпонентное управление сегментами для цифр и простых символов

Как использовать

Подключите модуль к Raspberry Pi Pico к контактам SPI, а также к питанию и общей земле в соответствии с распиновкой производителя. Используйте существующие библиотеки SPI или реализуйте передачу данных по SPI в прошивке Pico, чтобы передавать шаблоны сегментов для каждой цифры. Проверьте соответствие уровней напряжения и при необходимости обеспечьте ограничение тока для защиты светодиодов. Проинициализируйте интерфейс в программном обеспечении и отправляйте пакеты данных для обновления отображаемых чисел или символов.

Рекомендации по эксплуатации

Эксплуатируйте дисплей в пределах рекомендованных значений питания и тока, избегайте длительной работы на максимальной яркости для продления срока службы светодиодов. Реализуйте программную частоту обновления и обработку мерцаний для стабильного отображения. При выводе многозначных чисел контролируйте подавление ведущих нулей и используйте кратковременное затемнение или разделители для улучшения читаемости динамически изменяющихся значений.
