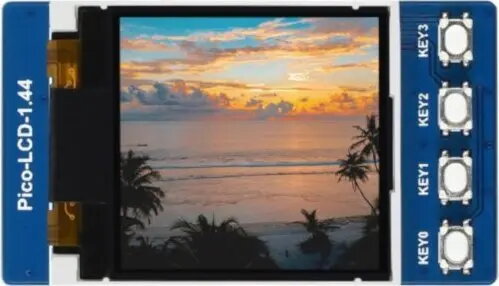

Waveshare 1,44" TFT LCD дисплей 128×128 SPI 65K RGB для Raspberry Pi Pico

Дисплей Waveshare 1.44" TFT LCD 128×128 SPI 65K RGB для Raspberry Pi Pico представляет собой компактный цветной модуль с разрешением 128×128 пикселей и поддержкой 65 тысяч RGB-цветов через интерфейс SPI. Модуль рассчитан на низкопрофильные встраиваемые системы и прототипирование интерфейсов, обеспечивая графический вывод для простых пользовательских интерфейсов, индикаторов состояния и отображения данных сенсоров. Небольшие габариты и удобный SPI-интерфейс делают его совместимым с Raspberry Pi Pico и другими микроконтроллерами с логикой 3.3 В.

Преимущества

Дисплей сочетает компактность, достаточную детализацию изображения и простоту подключения. Разрешение 128×128 обеспечивает читабельность текста и пиктограмм, а палитра 65K RGB дает плавные цветовые переходы. Последовательный интерфейс SPI уменьшает число необходимых контактов по сравнению с параллельными модулями, что упрощает разводку и монтаж в корпусах с ограниченным пространством. Наличие готовых библиотек и примеров ускоряет интеграцию с Raspberry Pi Pico и разработку пользовательских интерфейсов.

Подходит для

• Встраиваемых панелей управления и компактных интерфейсов
• Портативных и ручных устройств
• Отображения данных сенсоров и индикаторов состояния
• Прототипирования интерфейсов и учебных проектов

Ключевые характеристики

• Диагональ экрана: 1.44 дюйма
• Разрешение: 128 × 128 пикселей
• Цветовая палитра: 65K RGB
• Интерфейс: SPI (последовательный)
• Уровень логики: совместимость с 3.3 В
• Тип панели: цветной TFT

Как использовать

Подключите модуль к Raspberry Pi Pico или совместимому микроконтроллеру, соединив контакты SPI (CLK, MOSI, CS) и питание 3.3 В и землю. При необходимости подключите дополнительные управляющие контакты (Data/Command, Reset) в соответствии с распиновкой модуля. Установите соответствующую библиотеку дисплея для вашей среды разработки или используйте примеры кода производителя. В инициализации задайте ориентацию и параметры дисплея, затем используйте графические функции библиотеки для вывода текста и изображений. Соблюдайте допустимые уровни питания и сигналов, чтобы избежать повреждений.

Рекомендации по использованию

Применяйте проверенные драйверы и примеры для Raspberry Pi Pico для ускорения разработки. Берегите экран от механических ударов и длительного воздействия прямых солнечных лучей. Для стабильной работы обеспечьте корректное и стабильное питание 3.3 В и избегайте подачи более высокого напряжения на контакты логики. При необходимости настройте ориентацию и контраст программно для удобства чтения.
