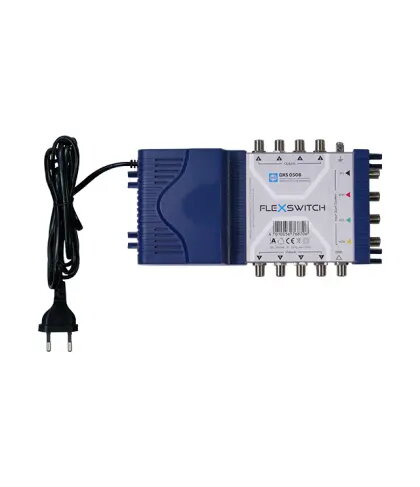

Спутниковый мультисвитч WISI DXS 0508 — 5 входов, 8 выходов, 950–2150 МГц, питание LNB 13/18 В

Стенд‑алone мультисвитч WISI DXS 0508 распределяет четыре спутниковые IF‑поляризации и один наземный вход на максимум восемь подписочных выходов. Устройство совместимо с DVB‑S/S2 приставками и телевизорами с встроенным спутниковым тюнером. Наземные сигналы (DVB‑T/T2, DAB+ или FM) можно подать на соответствующий вход и распределить на все подключенные приёмники. Мультисвитч и подключённые каскадные мультисвитчи или LNB питаются от встроенного импульсного источника питания.

Преимущества

DXS 0508 поддерживает QUATTRO и QUAD LNB и имеет активный наземный тракт, что позволяет распределять DVB‑T/T2, DAB+ и FM без дополнительного усилителя. Встроенный SAT‑усилитель снижает потери вставки, а экранность соответствует классу A. Компактные габариты, цветовая маркировка входов и совместимость с каскадируемыми моделями DXC 05xx упрощают монтаж.

Подходит для

• Небольших жилых или многокомнатных спутниковых систем
• Систем, где требуется совместная передача спутникового и наземного приёма (DVB‑T/T2, DAB+, FM)
• Установок, где питание LNB или каскадных мультисвитчей должно быть обеспечено от одного блока
• Подключения стандартных DVB‑S/S2 приёмников или телевизоров с тюнером для спутника

Когда может не подойти

Мультисвитч рассчитан на максимум 8 выходов; для более крупных систем потребуется модель с большим числом портов или каскадирование. Устройство не заменяет специализированные распределительные усилители в случаях очень длинных кабельных линий или если необходимы повышенные уровни сигнала.

Ключевые характеристики

• Входы: 4 спутниковых IF‑поляризации + 1 наземный вход
• Выходы: 8 подписочных выходов
• Диапазон частот (спутник): 950–2150 МГц
• Питание LNB: 13 В и 18 В
• Питание сети: 90–264 В AC, 50/60 Гц
• Поддерживаемые наземные сигналы: DVB‑T/T2, DAB+, FM
• Экранирование: класс A
• Форм‑фактор: компактный настенный/внутренний блок с цветными F‑разъёмами

Как использовать

Подключите QUATTRO или QUAD LNB к четырём спутниковым входам, а наземную антенну — к наземному входу. Подключите до восьми приёмников или телевизоров к выходам коаксиальными кабелями. Подайте питание на устройство, чтобы оно обеспечивало питание LNB и каскадных устройств. Выполните поиск каналов на приёмниках для спутниковых и наземных сетей.

На что обратить внимание перед покупкой

• Количество приёмников, которое требуется подключить (максимум 8)
• Совместимость с типом установленного LNB (QUATTRO или QUAD)
• Необходимость распределения наземных сигналов без дополнительного усилителя
• Длина кабелей и возможные потери сигнала в сети

Рекомендации по использованию

Для стабильной работы используйте качественные коаксиальные кабели и максимально короткие линии. При каскадировании с моделями DXC 05xx или при питании нескольких LNB проверьте суммарный ток нагрузки относительно возможностей встроенного блока питания и следуйте электрическим схемам производителя.
