Тестер кабелей XTREME HY-468CT для RJ-45, RJ-11 и RJ-12 (сетевые и телефонные кабели)

Тестер кабелей XTREME HY-468CT проверяет целостность и правильность разводки коннекторов RJ-45, RJ-11 и RJ-12, применяемых в сетевой и телефонной проводке. Прибор предназначен для монтажников и техников и позволяет проверять патч-корды, прямые и перекрестные кабели, а также телефонные шнуры, обнаруживая разрывы, короткие замыкания, неправильную последовательность жил и ошибки разводки. Компактная портативная конструкция позволяет выполнять проверки при установке, диагностике и обслуживании LAN и телефонных линий.

Преимущества

Тестер обеспечивает быструю и надежную проверку целостности и соответствия назначения контактов для RJ-45, RJ-11 и RJ-12. Простой интерфейс позволяет проводить тестирование в одиночку и оперативно выявлять типичные неисправности: обрывы, короткие замыкания и неправильную распайку. Небольшой и лёгкий корпус удобен для выездных работ и легко помещается в набор инструментов.

Подходит для

• Проверки Ethernet-патч-кордов и сетевых подключений с RJ-45
• Проверки телефонных линий и шнуров с RJ-11 и RJ-12
• Диагностики сети на месте, включая патч-панели и розетки
• Предварительной проверки кабелей перед сдачей и проверки после ремонта

Основные характеристики

• Совместимость разъёмов: RJ-45, RJ-11, RJ-12
• Функции: проверка целостности, проверка порядка проводников, обнаружение обрывов и коротких замыканий, индикация неправильной распайки

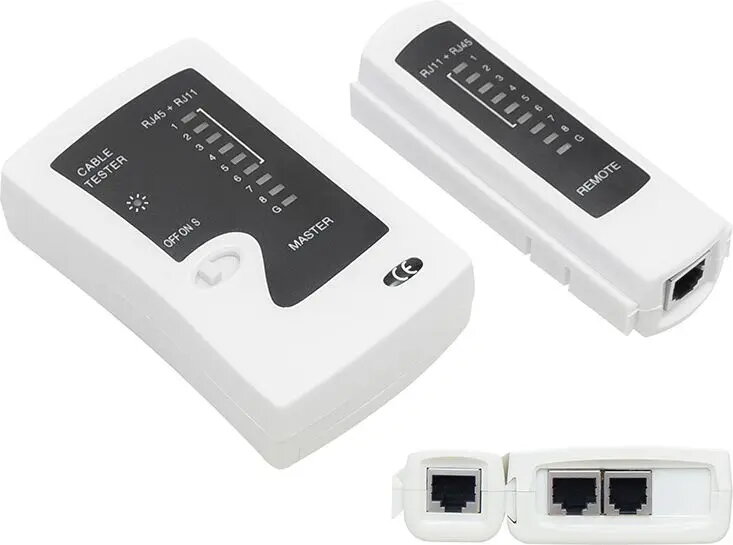

• Форм-фактор: портативный ручной тестер с выносным модулем для тестирования удалённого конца кабеля
• Питание: батарейное исполнение для использования в полевых условиях (в комплекте батареи не указаны)
• Условия эксплуатации: предназначено для стандартных внутренних условий установки и обслуживания кабелей

Как использовать

Подключите основной блок к одному концу кабеля, а выносной модуль к другому концу, либо подключите проверяемый шнур к основному блоку при тестировании однооконечных кабелей. Включите питание, соблюдая требования к батареям, и при необходимости выберите тип разъёма. Следите за индикаторными лампами или последовательностью индикации, чтобы подтвердить целостность и правильность распайки; при появлении индикации неисправности используйте схему индикации для определения обрывов, коротких замыканий или неправильной разводки. Для тестирования кабелей, проложенных в стенах или на патч-панелях, используйте выносной модуль, не отключая оборудование, если это возможно.

Рекомендации по использованию

Применяйте тестер в сухих помещениях и избегайте воздействия влаги и экстремальных температур. Проверяйте состояние батарей перед выездом на объект и маркируйте выносной модуль для удобства тестирования нескольких линий. При диагностике неисправностей по возможности изолируйте кабель от активного сетевого оборудования, чтобы исключить помехи и защитить как тестер, так и сетевые устройства.
