header-product Логическая микросхема SOIC Texas Instruments CD74HC221MT — двойной одношот, корпус SOIC, размеры 10×4×1.5 мм, упаковка 250 шт.
22.99 €

Логическая микросхема SOIC Texas Instruments CD74HC221MT — двойной одношот, корпус SOIC, размеры 10×4×1.5 мм, упаковка 250 шт.

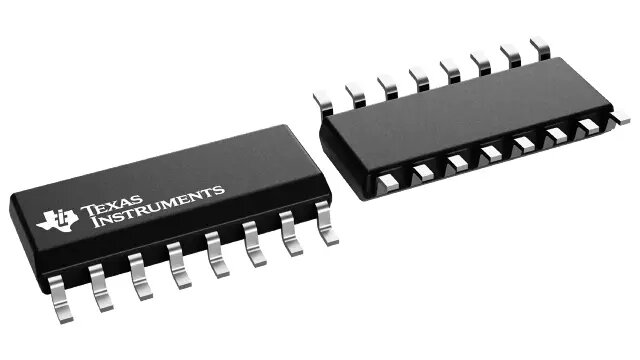

Texas Instruments CD74HC221MT SOIC логическая микросхема Photo 1
Следить за снижением цены Вы следите за снижением цены
Следите за снижением цены

Оставьте свой адрес электронной почты - как только цена на товар снизится, мы сразу оповестим Вас.

Вы следите за снижением цены

Логическая микросхема SOIC Texas Instruments CD74HC221MT — двойной одношот, корпус SOIC, размеры 10×4×1.5 мм, упаковка 250 шт.

{{email}}
Вы следите за снижением цены

Логическая микросхема SOIC Texas Instruments CD74HC221MT — двойной одношот, корпус SOIC, размеры 10×4×1.5 мм, упаковка 250 шт.

{{email}}
{{selectedOffer && selectedOffer.price | formatAmount}}

Краткое описание

Texas Instruments CD74HC221MT — логическая микросхема в корпусе SOIC, поставляется упаковкой 250 штук. Устройство представляет собой двойной одношот (моностабильный) для генерации импульсов, применяется в схемах формирования времени и ширины импульсов. Габариты около 10×4×1.5 мм. Применяется для тайминга, устранения дребезга и управления длительностью импульсов.
Доступно для заказа: 185 шт.
Гарантия: 2 года
Артикул: 11867970
Производитель: YENKEE
free shipment

Самая дешевая доставка:

Venipak Pickup LV, Venipak Locker LV

Пункты выдачи

Venipak Pickup LV

Venipak Locker LV

Цена

1.89 €

Доставим

{{selectedOffer.parcelStationDeliveryString}}

Центр обслуживания клиентов
Кенгарага 2b, Рига, Латвия, LV-1063
15.07.2026 {{selectedOffer.officeDeliveryString}}
бесплатно
Курьером В случае крупногабаритной посылки стоимость доставки увеличится!
20.07.2026 {{selectedOffer.courierDeliveryString}}
От 4.99 €
Пункты выдачи
Venipak Pickup LV / Venipak Locker LV / Latvijas Pasts pakomāts / Unisend LV / DPD Paku skapis / Omniva LV / Latvijas Pasts nodaļa
20.07.2026 {{selectedOffer.parcelStationDeliveryString}}
От 1.89 €
payment
Способы оплаты:
Банковский перевод, Банковские карты on-line, Apple Pay, Google Pay
Вместе дешевле
{{product.price | formatAmount}}
{{product.title}}
{{productBundle.reference.specialPrice | formatAmount}}
{{productBundle.title}}
{{productBundlePreviousPrice | formatAmount}}
{{productBundleSpecialPrice | formatAmount}}

Вы экономите {{productBundleYouSave | formatAmount}}

Информация о товаре

Описание

Texas Instruments CD74HC221MT — это логическая интегральная схема в корпусе SOIC, поставляемая упаковкой по 250 штук. Устройство реализует два независимых моностабильных (one-shot) генератора импульсов с отдельными входами сброса и буферными комплементарными выходами Q и Q. Внешние резистор RX и конденсатор CX задают длительность выходного импульса; приблизительная формула времени импульса tW = 0.7·RX·CX при VCC = 4.5 В. Присутствуют входы с обнаружением заднего фронта (A) и переднего фронта (B), на входах B реализован триггер Шмитта для повышения помехоустойчивости. Размеры корпуса примерно 10 × 4 × 1.5 мм.

Преимущества

CD74HC221MT обеспечивает два независимых моностаба с возможностью принудительного завершения импульса при помощи входа сброса, что удобно для прерываний и сброса состояния. Возможность срабатывания по обеим фронтам и буферные комплементарные выходы упрощают подключение к различным логическим схемам. По сравнению с устаревшими LSTTL устройствами обеспечивается снижение потребляемой мощности, а широкий диапазон рабочих напряжений повышает совместимость. Триггер Шмитта на входах B снижает влияние медленных нарастаний и шумов на входном сигнале.

Подходит для

  • Генерация временных задержек и таймингов в цифровых схемах
  • Схемы устранения дребезга контактов механических переключателей
  • Контроль ширины импульса и формирование сигналов для датчиков и исполнительных устройств
  • Создание одноразовых триггеров для секвенсоров и автоматов состояний
  • Обнаружение фронтов и обработка транзиентных импульсов

Ключевые характеристики

  • Функция: Двойной моностабильный мультивибратор с возможностью сброса
  • Корпус: SOIC, приблизительные размеры 10 × 4 × 1.5 мм
  • Количество каналов: 2 независимых моностабильных устройства
  • Управление временем: Внешние RX и CX; tW = 0.7·RX·CX при VCC = 4.5 В
  • Триггеринг: Входы A — по заднему фронту, B — по переднему фронту с триггером Шмитта
  • Выходы: Буферные комплементарные Q и Q на каждый канал
  • Сброс: Отдельные входы сброса для принудительного завершения импульса
  • Рабочее напряжение (HC типы): 2 В — 6 В
  • Диапазон рабочих температур: широкий диапазон, указанный производителем до –55°C…125°C

Как использовать

Установите CD74HC221MT в соответствии со стандартными требованиями монтажа SOIC или используйте переходник для макетирования. Выберите значения RX и CX, соответствующие требуемой длительности импульса, и подключите их к соответствующим выводам; учитывайте минимальное значение RX (типично ≈ 500 Ом) и минимальную ёмкость CX. Подавайте управляющие импульсы на входы A или B в зависимости от требуемого типа срабатывания. Для прерывания текущего импульса подайте низкий уровень на вход сброса. Неиспользуемые входы каждого канала должны быть подтянуты к определённому логическому уровню (высокому или низкому), чтобы избежать плавающих состояний.

Рекомендации по применению

Для стабильного задания времени располагайте RX и CX как можно ближе к выводам времязадающей цепи, избегайте длинных проводников и используйте конденсатор развязки питания возле вывода VCC. Проверяйте работу временных параметров в пределах рабочих напряжений и температур, а при взаимодействии с TTL/CMOS логикой подбирайте уровни питания и входные пороги для надёжного срабатывания и считывания выходов.

Все параметры
Количество контактов:
16
Width (with pins):
10 mm
Depth (with pins):
6.2 mm
Height (with pins):
1.75 mm

Вес и размеры

Высота:
1.5 mm
Ширина:
10 mm
Глубина:
4 mm

Данные об упаковке

Тип упаковки:
SOIC
Количество в упаковке:
250 шт

Условия эксплуатации

Диапазон температур при хранении:
-65 - 150
Диапазон температур при эксплуатации:
-55 - 125

Прочие свойства

Тип:
Logic IC
