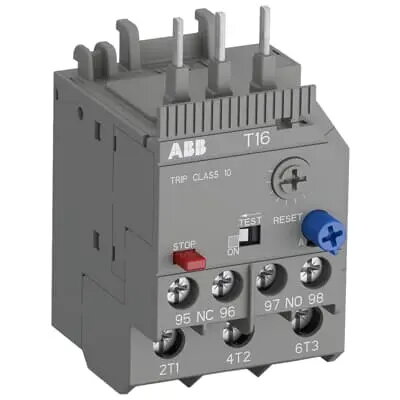

ABB T16-0.13 termiskās pārslodzes relejs, 0.10-0.13 A, IP20

ABB T16-0.13 termiskās pārslodzes relejs ir uzticama elektromehāniskā aizsardzības ierīce, kas paredzēta elektromotoru aizsardzībai strāvas diapazonā no 0,10 līdz 0,13 A. Šī ierīce nodrošina ātru un precīzu aizsardzību pārslodzes vai fāzes zuduma gadījumā, tādējādi novēršot motora bojājumus un nodrošinot sistēmas drošu darbību. Pateicoties kompaktajam dizainam, tas ir ideāli piemērots izmantošanai rūpnieciskajos vadības paneļos un dažādās motoru vadības sistēmās.

Priekšrocības

Šis termiskās pārslodzes relejs piedāvā plašu funkciju klāstu, tostarp temperatūras kompensāciju un brīvā atslēguma mehānismu, kas nodrošina motora aizsardzību pat tad, ja atiestatīšanas poga tiek turēta nospiesta. Ierīce ir aprīkota ar normāli aizvērtu atslēgšanas kontaktu un normāli atvērtu signāla kontaktu, kas ļauj elastīgi integrēt to vadības ķēdēs. Lietotāji var izvēlēties starp automātisko vai manuālo atiestatīšanas režīmu, savukārt integrētā STOP funkcija un atslēgšanās indikācija nodrošina skaidru darbības statusa uzraudzību.

Piemērots

• Rūpnieciskajām motoru vadības sistēmām
• Elektromotoru aizsardzībai pret pārslodzi
• Lietojumiem, kuros nepieciešama fāzes zuduma noteikšana
• Integrācijai ar mini kontaktoriem vai bloka kontaktoriem

Kad ierīce var nebūt piemērota

Šī ierīce ir kalibrēta precīzam strāvas diapazonam no 0,10 līdz 0,13 A un nav piemērota motoriem, kuriem nepieciešami augstāki strāvas rādītāji. Tā ir paredzēta lietošanai iekštelpās vidē, kas ir aizsargāta no mitruma un putekļiem, kā to norāda IP20 aizsardzības klase, un to nevajadzētu uzstādīt skarbos āra apstākļos bez papildu aizsargkorpusiem.

Galvenās specifikācijas

• Strāvas iestatīšanas diapazons: 0,10-0,13 A
• Atslēgšanās klase: 10
• Aizsardzības klase: IP20
• Kontakti: 1 NC (atslēgšana) un 1 NO (signāls)
• Izmēri: 45 x 53,5 x 76,7 mm
• Svars: 100 g

Kā lietot

ABB T16-0.13 ir paredzēts tiešai montāžai uz saderīgiem mini vai bloka kontaktoriem. Pēc uzstādīšanas motora strāva jāiestata norādītajā diapazonā, izmantojot regulēšanas disku. Atiestatīšanas režīmu var konfigurēt kā automātisku vai manuālu atkarībā no konkrētās lietojumprogrammas prasībām. Pirms sistēmas ieslēgšanas pārliecinieties, ka visi elektriskie savienojumi ir pievilkti atbilstoši ražotāja norādītajiem griezes momenta parametriem.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka motora pilnas slodzes strāva atbilst 0,10-0,13 A diapazonam.
• Pārbaudiet saderību ar jūsu esošo kontaktora modeli.
• Apstipriniet, ka vides apstākļi atbilst IP20 aizsardzības standartam.

Lietošanas ieteikumi: Regulāri pārbaudiet atslēgšanās funkciju plānotās apkopes laikā, lai nodrošinātu releja darbību. Vienmēr nodrošiniet, ka ierīci uzstāda kvalificēts elektriķis saskaņā ar vietējiem elektrotehniskajiem noteikumiem.
