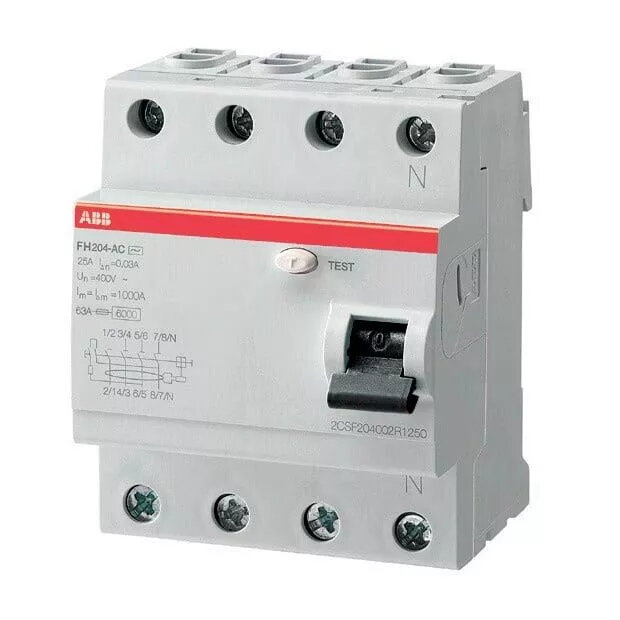

Rūpnicolas strāvas pārtraucējs ABB FH204 AC-40/0.03 40 A 4P

ABB FH204 AC-40/0.03 ir trieciena un noplūdes strāvas automāts ar kombinētu pārslodzes un noplūdes aizsardzību četru polu izpildījumā. Ierīce ar nominālo strāvu 40 A un noplūdes jutību 30 mA reaģē uz maiņas (AC) veida noplūdes strāvām un pārtrauc barošanu, lai aizsargātu cilvēkus un aprīkojumu TN un IT sistēmās. Tā paredzēta montāžai sadales skapjos dzīvojamos, komerciālos un vieglās rūpniecības objektos.

Priekšrocības

ABB FH204 AC-40/0.03 apvieno pārsprieguma/strāvas un noplūdes aizsardzību vienā ierīcē, kas samazina nepieciešamo ierīču skaitu sadales skapī un vienkāršo vadu savienojumus. Četru polu konstrukcija nodrošina vienlaicīgu visu vadītāju, ieskaitot neitrālu, atslēgšanu trīsfāzu tīklos. 30 mA jutība samazina elektriskā trieciena risku, un 40 A nominālais strāvas līmenis atbilst tipiskām slodzēm galvenajās un atzaru līnijās mājsaimniecībās un nelielos uzņēmumos. Ierīces montāža atbilst DIN sliedes standartam.

Piemērots

• Galvenajiem un apakšsadales skapjiem dzīvojamās ēkās, kur nepieciešama noplūdes aizsardzība
• Nelielām komerctelpām un birojiem, aizsargājot trīsfāzu ķēdes un iekārtas
• Vieglaijai rūpniecībai, kur nepieciešama saskaņota pārsprieguma un noplūdes aizsardzība

Kad var nebūt piemērots

Ierīce reaģē uz maiņas (AC) tipa noplūdes strāvām un var nebūt piemērota instalācijām, kur nepieciešama impulsējošu līdzstrāvu vai jauktu frekvenču noplūžu detektēšana, ja nav pārliecināts par savietojamību. Tāpat 40 A nominālais strāvas režīms ierobežo izmantošanu uz līnijām ar pastāvīgi lielākām slodzēm — šādos gadījumos jāizvēlas ierīce ar augstāku nominālo strāvu.

Atslēgas specifikācijas

• Poli: 4 poli (vienlaicīga visu vadītāju atslēgšana)
• Nominālā strāva: 40 A
• Noplūdes jutība: 30 mA (0,03 A)
• Noplūdes tips: AC (reaģē uz maiņas veida noplūdēm)
• Piemērotas sistēmas: TN un IT
• Montāža: saderīga ar DIN sliedi sadales skapjiem

Kā lietot

Uzstādiet ABB FH204 AC-40/0.03 uz standarta DIN sliedes sadales skapī un pieslēdziet fāžu un slodzes vadus pēc instalācijas shēmas, nodrošinot pareizu fāžu un neitrālā izvietojumu četru polu darbībai. Pārliecinieties par klemju pareizu pievilkšanu un ierīces pieejamību manuālai pārbaudei. Pēc pieslēgšanas veiciet iebūvētās testēšanas procedūras un nepieciešamos izolācijas un ķēdes pārbaudes mērījumus saskaņā ar vietējiem noteikumiem. Regulāri pārbaudiet noplūdes funkciju atbilstību apkopju grafikam.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka 40 A nominālais strāvas līmenis atbilst plānotajai slodzei
• Noskaidrojiet, vai 30 mA AC jutība atbilst drošības prasībām un gaidāmajām noplūdes veidam
• Pārbaudiet saderību ar sadales skapja vietu un DIN sliedes montāžu
• Novērtējiet, vai instalācijā ir pieņemama neitrālā vienlaicīga atslēgšana

Lietošanas ieteikumi

Veiciet uzstādīšanu un nodošanu ekspluatācijā atbilstoši vietējiem elektrotehnikas normatīviem un ražotāja norādījumiem. Iekļaujiet ierīces funkciju pārbaudes regulārajā apkopes grafikā, lai saglabātu drošu aizsardzību pret elektriskā trieciena risku un noplūdēm.
