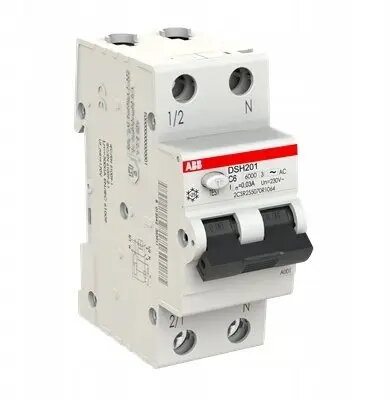

ABB DSH201 noplūdes strāvas automāts 1P+N 6A 6kA 30mA AC tips C raksturlīkne

ABB DSH201 RCBO ir kompakts un uzticams risinājums visaptverošai elektrisko ķēžu aizsardzībai. Šī ierīce apvieno automātiskā slēdža un noplūdes strāvas aizsardzības ierīces funkcijas vienā korpusā, nodrošinot aizsardzību gan pret pārstrāvu, gan pret noplūdes strāvu uz zemi. Paredzēts 1P+N sistēmām, tas piedāvā 6kA atslēgšanas spēju un 30mA jutības slieksni, padarot to par būtisku komponentu mūsdienu sadales skapjos dzīvojamās un komerciālās telpās.

Priekšrocības

Galvenā ABB DSH201 priekšrocība ir tā vietu taupošais dizains, kas apvieno divas svarīgas drošības funkcijas vienā modulī, ievērojami samazinot sadales skapī nepieciešamo vietu. Augstas kvalitātes konstrukcija nodrošina stabilu darbību un izturību standarta ekspluatācijas apstākļos. Nodrošinot gan pārslodzes un īssavienojuma aizsardzību, gan noplūdes strāvas uzraudzību, tas uzlabo elektroinstalāciju vispārējo drošību, novēršot iespējamos ugunsgrēka riskus un pasargājot lietotājus no elektriskās strāvas trieciena.

Piemērots

• Dzīvojamo māju sadales skapjiem
• Komerciālām apgaismojuma un jaudas ķēdēm
• Atsevišķu gala ķēžu aizsardzībai
• Vispārējām elektroinstalācijām, kur nepieciešama noplūdes strāvas aizsardzība

Šī ierīce var nebūt piemērota rūpnieciskai videi, kur ir augstfrekvences traucējumi vai līdzstrāvas komponenti, jo tā ir īpaši izstrādāta AC tipa noplūdes strāvas noteikšanai. Tā nav paredzēta arī izmantošanai ķēdēs, kurām nepieciešama A vai B tipa aizsardzība, kas ir nepieciešama noteiktām elektroniskām iekārtām vai frekvenču pārveidotājiem.

Galvenās specifikācijas

• Konfigurācija: 1P+N
• Nominālā strāva: 6A
• Atslēgšanas spēja: 6kA
• Noplūdes strāvas jutība: 30mA
• Atslēgšanas raksturlīkne: C-līkne
• Tips: AC

Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Ierīce ir paredzēta montāžai uz standarta DIN sliedes sadales skapī. Pārliecinieties, ka barošanas spriegums atbilst ierīces parametriem un visi spaiļu savienojumi ir pievilkti ar norādīto griezes momentu, lai novērstu pārkaršanu.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet nepieciešamo nominālo strāvu jūsu konkrētajai ķēdei
• Pārliecinieties, ka uz DIN sliedes ir pietiekami daudz vietas 1P+N modulim
• Apstipriniet, ka AC tipa klasifikācija atbilst jūsu vietējiem drošības standartiem
• Pārbaudiet saderību ar esošajiem automātiskajiem slēdžiem jūsu sadales skapī

Ieteicams regulāri pārbaudīt noplūdes strāvas aizsardzības funkciju, izmantojot integrēto testa pogu vismaz reizi sešos mēnešos, lai pārliecinātos, ka ierīce joprojām darbojas un nodrošina nepieciešamo drošības līmeni.
