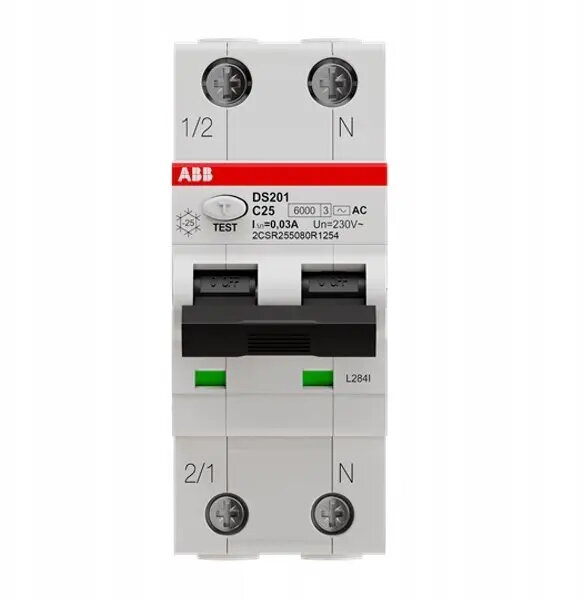

ABB DS201 C25 AC30 noplūdes strāvas automātslēdzis ar pārstrāvas aizsardzību 1P+N 25A 6kA 30mA AC

ABB DS201 C25 AC30 ir augstas kvalitātes noplūdes strāvas automātslēdzis ar pārstrāvas aizsardzību (RCBO), kas izstrādāts visaptverošai elektrisko ķēžu drošībai. Šī kompaktā 1P+N ierīce apvieno īssavienojuma un pārslodzes aizsardzību ar zemesslēguma strāvas noteikšanu vienā blokā, padarot to par būtisku mūsdienu sadales skapju sastāvdaļu. Ar 25A nominālo strāvu un 6kA atslēgšanas spēju tas nodrošina uzticamu darbību gan dzīvojamās, gan komerciālās telpās.

Priekšrocības

Šis RCBO piedāvā vietu taupošu dizainu, apvienojot divas aizsardzības funkcijas vienā modulī, kas vienkāršo uzstādīšanu un samazina nepieciešamo vadu daudzumu sadales skapī. Ierīce ir izgatavota atbilstoši augstiem ražošanas standartiem, nodrošinot ilgtermiņa darbības uzticamību un konsekventu aizsardzību pret elektriskās strāvas apdraudējumiem. Tā jutība pret AC tipa noplūdes strāvām nodrošina efektīvu aizsardzību pret iespējamiem zemesslēgumiem, ievērojami uzlabojot pieslēgto iekārtu un personāla drošību.

Piemērots

• Dzīvojamo ēku elektroinstalācijām
• Komerciālo ēku sadales skapjiem
• Apgaismojuma un kontaktligzdu ķēžu aizsardzībai
• Vispārējiem elektrodrošības risinājumiem

Kad ierīce var nebūt piemērota

Šī ierīce ir īpaši izstrādāta AC tipa noplūdes strāvas noteikšanai un var nebūt piemērota ķēdēm, kurās ir līdzstrāvas komponenti, piemēram, pieslēdzot noteikta veida frekvenču pārveidotājus vai sarežģītus elektroniskos barošanas avotus. Tā nav paredzēta rūpnieciskai videi, kur nepieciešama augstāka atslēgšanas spēja vai specifiska aizsardzība pret līdzstrāvu.

Galvenās tehniskās specifikācijas

• Nominālā strāva: 25A
• Atslēgšanas spēja: 6kA
• Jutība: 30mA
• Tips: AC
• Polu skaits: 1P+N
• Atslēgšanas raksturlīkne: C

Kā lietot

Ierīce jāuzstāda kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Tā tiek montēta uz standarta DIN sliedes sadales skapī. Pārliecinieties, ka barošanas kabeļi ir pareizi pievienoti ieejas spailēm un slodzes kabeļi — izejas spailēm, ievērojot uz ierīces korpusa norādīto shēmu. Pēc uzstādīšanas funkcionalitāte jāpārbauda, izmantojot integrēto testa pogu, lai pārliecinātos, ka atslēgšanas mehānisms darbojas pareizi.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 25A nomināls atbilst jūsu ķēdes slodzes prasībām.
• Pārbaudiet, vai 30mA jutība ir piemērota paredzētajam cilvēku aizsardzības līmenim.
• Pārliecinieties, ka 6kA atslēgšanas spēja ir pietiekama paredzamajai īssavienojuma strāvai uzstādīšanas punktā.
• Apstipriniet, ka AC tipa aizsardzība atbilst jūsu pieslēgto ierīču specifiskajām prasībām.

Lietošanas ieteikumi

Regulāri pārbaudiet ierīci, izmantojot testa pogu vismaz reizi sešos mēnešos, lai nodrošinātu, ka mehāniskais atslēgšanas mehānisms laika gaitā paliek funkcionāls un uzticams.
