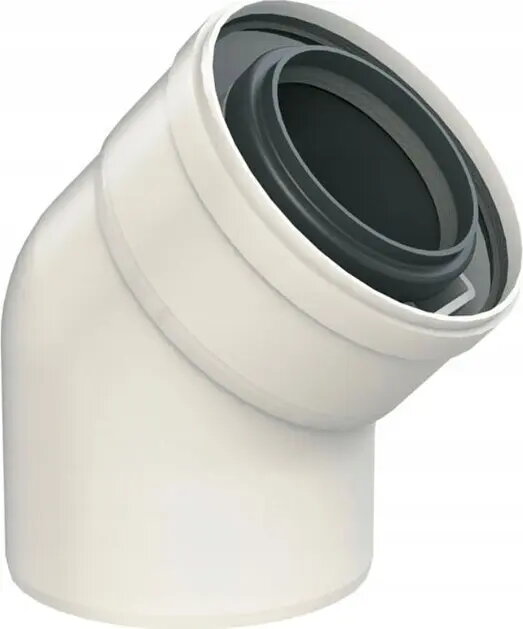

Almeva 45° kolēna 60/100 LIK (LPBK45) dūmvada koncentriskais līkums

Almeva LIK 45° koaksiālā skursteņa kolēna 60/100 ir paredzēta, lai mainītu sadedzināšanas gāzu un ieplūdes gaisa straumi koaksiālajās līdzsvarotajās sistēmās par 45 grādiem. Šis kolēns ir paredzēts dubultsienu koaksiālām caurulēm ar 60 mm iekšējo izmēru un 100 mm ārējo izmēru un nodrošina kompakta risinājuma virziena maiņu gāzes katlu, sildītāju un kamīnu izplūdes un gaisa pievades sistēmās. Konstrukcija apvieno iekšējo izplūdi un ārējo ieplūdi vienā detaļā, saglabājot pareizu plūsmas ģeometriju.

Priekšrocības

Koaksiālais 45° kolēns samazina montāžas sarežģītību, apvienojot ieplūdes un izplūdes kanālus vienā komponentā, kā arī samazina nepieciešamo savienojumu skaitu virziena maiņai. Tas piemērots ierobežotam telpas izvietojumam, nodrošinot pakāpenisku nobīdi, un saglabā iekšējās un ārējās caurules saskaņotību, kas svarīgi sistēmas veiktspējai. Izstrādāts saderībai ar 60/100 koaksiālajām detaļām, nodrošinot konsekventu piegulumu un hermētiskumu.

Piemērots

• Līdzsvarotām gāzes katlu un sienā stiprināmu katlu izplūdes sistēmām ar 60/100 koaksiālu savienojumu
• Telpā noslēgtām sildierīcēm un gāzes kamīniem, kas izmanto koaksiālo ventilāciju
• Skursteņa trases izvadīšanai ap šķēršļiem, kad nepieciešama 45° novirze
• Īsiem nobīdēm tieši pie ierīces vai ārējās skursteņa montāžas vietās

Galvenās specifikācijas

• Tips: koaksiālais 45° kolēns līdzsvarotām sistēmām
• Iekšējais diametrs: 60 mm (izplūdes kanāls)
• Ārējais diametrs: 100 mm (ieplūdes kanāls)
• Leņķis: 45 grādi
• Materiāls/izpilde: izgatavots lietošanai gāzes ierīču skursteņu sistēmās, saderīgs ar Almeva koaksiālām detaļām

Kā lietot

Uzstādiet kolēnu līnijā ar pārējo koaksiālo trasi tā, lai iekšējās un ārējās caurules būtu pareizi orientētas pret ierīci un ārējo termināli. Pievienojiet kolēnu, ievērojot sistēmas ražotāja montāžas norādījumus, nodrošinot blīvju un fiksatoru iesaisti, kur tas paredzēts. Pārliecinieties, ka 45° novirze nodrošina plānotu maršrutu bez pārmērīgas slodzes uz savienojumiem un ievērojiet nepieciešamos attālumus līdz blakus esošām konstrukcijām.

Lietošanas ieteikumi

Izmantojiet šo koaksiālo 45° kolēnu tikai ar saderīgām 60/100 detaļām un ievērojiet vietējos noteikumus un ierīces ražotāja norādījumus par skursteņa maršrutu, attālumiem un hermetizāciju. Pēc montāžas veiciet sistēmas pārbaudi, lai pārliecinātos par pareizu draivu un gāzes ierīces darbību; regulāra šuvju un blīvju pārbaude ieteicama drošas ekspluatācijas nodrošināšanai.
