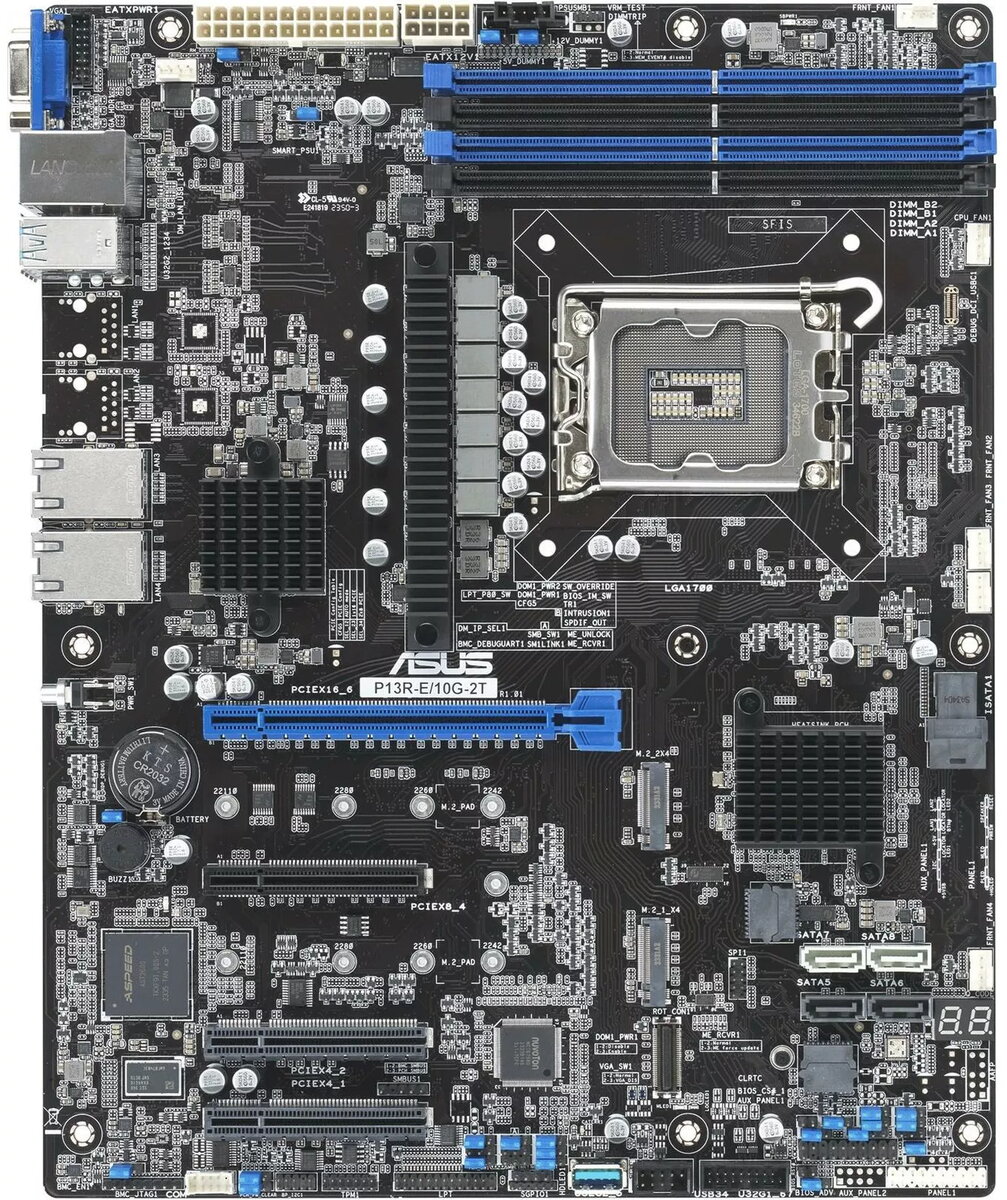

Servera mātesplate ASUS P13R-E/10G-2T LGA 1700 ATX, Intel čipsets, DDR5 ECC UDIMM, 4 DIMM, 2x 10Gb RJ-45, 8x SATA III, 2x M.2

ASUS P13R-E/10G-2T ir ATX servera mātesplate ar LGA 1700 ligzdu un Intel čipkopu. Tā atbalsta Intel® Pentium® procesoru sēriju un aprīkota ar uzlīmi Aspeed AST2600 integrēto grafiku ar 64 MB atmiņas. Mātesplate atbalsta līdz 128 GB DDR5 ECC UDIMM, izvietojumu četrās DIMM ligzdās divkanālu režīmā un atbalsta atmiņas ātrumu līdz 3600 MT/s. Glabāšanas iespējas ietver 8 × SATA III portus un 2 × M.2 slotus, kopumā atbalstot līdz 10 diskiem (HDD un SSD). Aizmugures pieslēgvietas ietver 2 × RJ-45 (ieskaitot 10Gb), 4 × USB 3.2 Gen 2 Type-A, 1 × VGA un 2 × USB 2.0. Iekšējie savienotāji nodrošina ventilatoru, USB, TPM un COM pieslēgvietas; izmēri atbilst ATX standartam — 305 × 244 mm.

Priekšrocības

Mātesplate apvieno LGA 1700 saderību ar servera klases Intel čipkopu, nodrošinot atbalstu DDR5 ECC atmiņai un plašas krātuves paplašināšanas iespējas. Integrētā Aspeed AST2600 grafika ļauj veikt bāzes izvadi un attālinātu pārvaldību bez diskretas videokartes. Divi augstas ātrgaitas tīkla porti, vairākas SATA savienojuma vietas un M.2 sloti sniedz elastību datu glabāšanai, bet daudzie ventilatoru un barošanas savienotāji uzlabo dzesēšanu un darba stabilitāti.

Piemērots

• Mazo un vidējo uzņēmumu serveriem
• Tīkla iekārtām un vārtejam ar nepieciešamību pēc 10Gb pieslēguma
• Serveriem, kuri orientēti uz datu glabāšanu ar daudziem SATA un M.2 diskiem
• Sistēmām, kurām nepieciešama ECC atmiņa datu integritātei

Galvenie parametri

• Formfaktors: ATX — 305 × 244 mm
• CPU ligzda: LGA 1700; saderīga ar Intel Pentium procesoriem
• Čipkopa: Intel servera klase
• Atmiņa: līdz 128 GB DDR5 ECC UDIMM, 4 DIMM ligzdas, divkanālu režīms, līdz 3600 MT/s
• Integrētā grafika: Aspeed AST2600 ar 64 MB atmiņas
• Uzglabāšana: 8 × SATA III porti; 2 × M.2 sloti; atbalsta HDD un SSD, kopā līdz 10 diskiem
• Paplašināšana: 1 × PCIe x16, 3 × PCIe x8
• Iekšējie savienotāji: TPM pieslēgvieta; 1 × COM; vairāki ventilatoru savienotāji (tostarp 6 korpusa ventilatoru savienotāji); iekšējie USB 3.2 Gen 1 un USB 3.2 Gen 2 savienotāji; barošanas ventilatora pieslēgvieta
• Aizmugures paneļa savienotāji: 2 × RJ-45 Ethernet (ieskaitot 10Gb), 4 × USB 3.2 Gen 2 Type-A, 1 × VGA (D-Sub), 2 × USB 2.0
• Darbības apstākļi: darbm temperatūra 10–50 °C; uzglabāšanas temperatūra −40–70 °C; uzglabāšanas relatīvā mitruma diapazons 20–90%

Kā lietot

Uzstādiet mātesplati ATX korpusā un nostipriniet to ar standarta standoff skrūvēm. Uzstādiet LGA 1700 saderīgu Intel Pentium procesoru un piemērotu dzesētāju, ievērojot dzesētāja ražotāja instrukcijas. Ievietojiet līdz četrām DDR5 ECC UDIMM atmiņas modulēm ieteiktajās ligzdās, lai nodrošinātu divkanālu darbu. Pieslēdziet disku ierīces pie SATA III portiem vai M.2 slotiem un pieslēdziet barošanu no PSU. Izmantojiet iekšējos un aizmugures USB, COM un TPM savienotājus un pievienojiet korpusa ventilatorus attiecīgajos konektoros. Pirms operētājsistēmas instalēšanas konfigurējiet BIOS/UEFI, lai pielāgotu CPU, atmiņas un krātuves parametrus.

Ieteikumi lietošanai

Lai nodrošinātu sistēmas stabilitāti un datu integritāti, izmantojiet sertificētus servera DDR5 ECC UDIMM moduļus, regulāri atjauniniet BIOS un uzturprogrammatūru, nodrošiniet pietiekamu korpusa gaisa plūsmu un ekspluatējiet ierīci norādītajā darba temperatūras diapazonā 10–50 °C. Izvairieties no kontakta ar šķidrumiem un mitrumu, lai novērstu bojājumus.
