Interfeisa karte Axagon PCEM2-DC Internal M.2 SATA

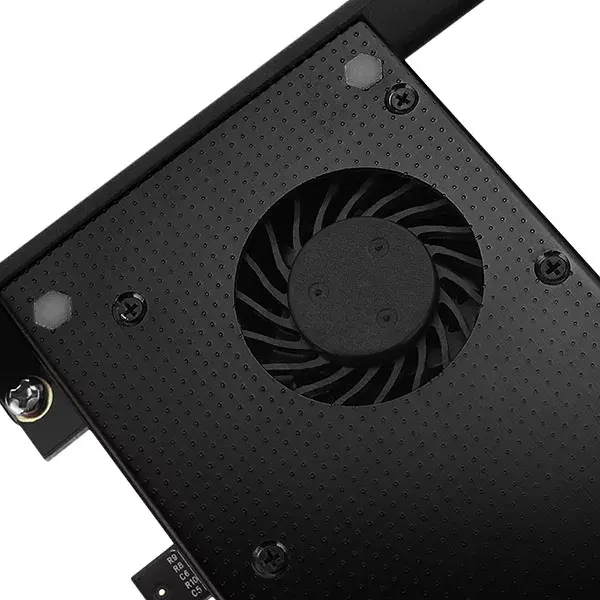

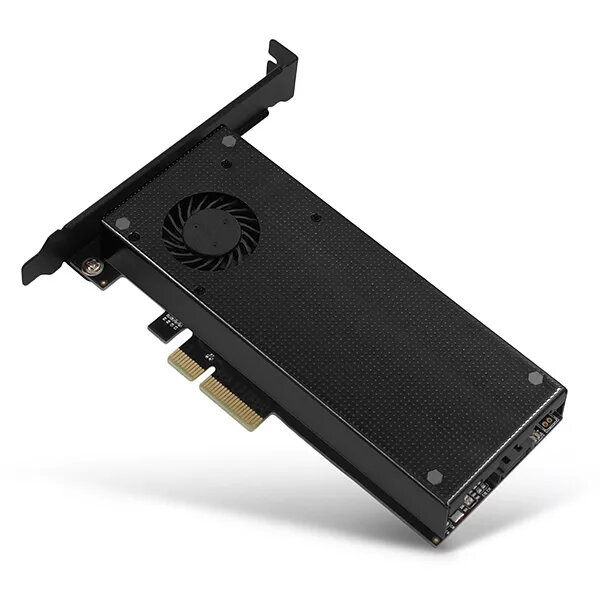

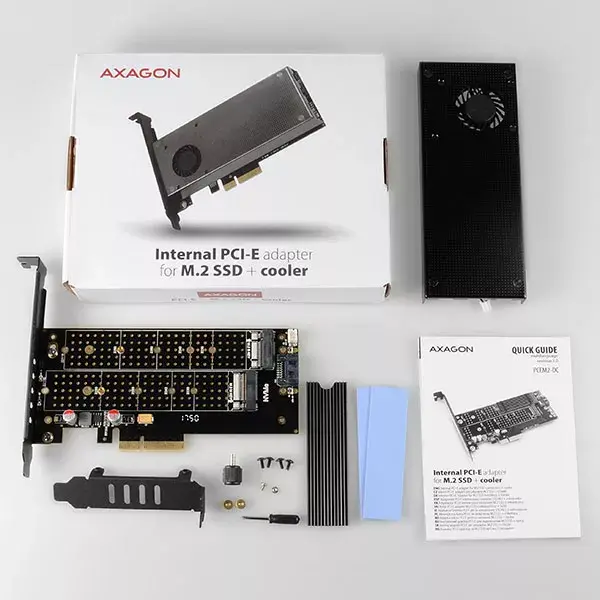

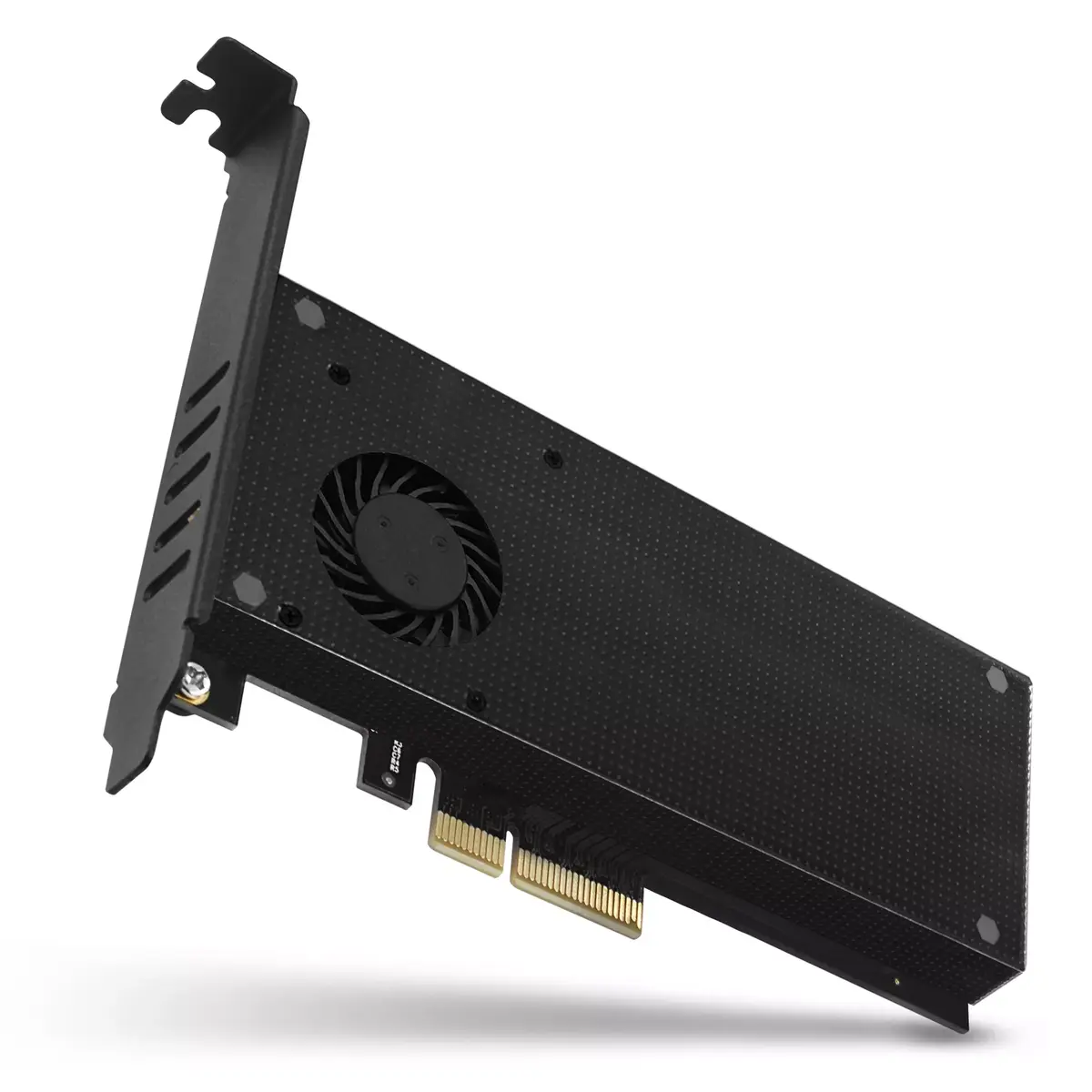

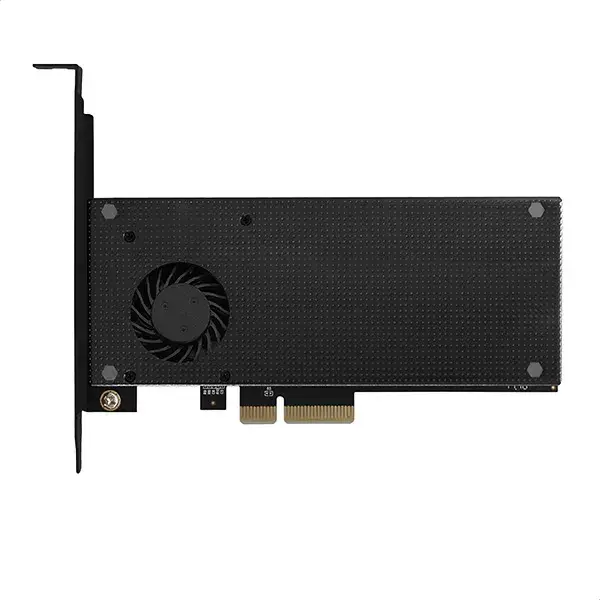

Axagon PCEM2-DC iekšējā karte ļauj instalēt līdz diviem M.2 SSD diskdziņiem galddatorā, kuram nav iebūvētu M.2 slotu. Adapteris atbalsta gan SATA (AHCI), gan NVMe (PCIe) M.2 diskus, vienpusējus un divpusējus moduļus ar garumu līdz 110 mm. Karte pieslēdzas PCI‑Express slotam (PCIe 3.0 x4, saderīga ar x4/x8/x16) un tiek barota no PCIe slota — ārējs barošanas avots nav nepieciešams. Iekļautas aktīvas un pasīvas dzesēšanas detaļas — metāla vāks ar ventilatoru, pasīvais radiators un termopildes, kā arī vara pārklājuma ventilācijas atveres, kas uzlabo siltuma novadi. Divi zili LED indikatori rāda strāvas un datu aktivitāti; komplektā ir arī zema profila aizbāžņa izmērs mazākiem korpusiem.

Ieguvumi

Adapteris nodrošina gan NVMe, gan SATA M.2 atbalstu un ļauj vienlaicīgi darbināt divus diskus bez ierobežojuma pēc kapacitātes. PCIe 3.0 x4 interfeiss nodrošina līdz 8 GB/s divvirzienu joslas platumu NVMe diskam. Iebūvētā dzesēšanas sistēma (vāks ar ventilatoru, pasīvais radiators un termopildes) kopā ar vara pārklājuma ventilācijas atverēm samazina SSD temperatūru līdz 35 °C lietošanas laikā. Atbalstīta Plug and Play darbība bez draiveru instalēšanas, kā arī iespēja startēt sistēmu no pievienotajiem SSD. Pievienotā zema profila aizbāžņa un LED indikatoru klātbūtne atvieglo uzstādīšanu un uzraudzību.

Piemērots

• Galddatoru modernizācijai, lai pievienotu vienu vai divus M.2 SSD bez iebūvēta slotu
• Sistēmu būvēm, kur nepieciešama gan SATA, gan NVMe M.2 atbalsts
• Kompaktiem vai zema profila korpusiem, izmantojot pievienoto zema profila aizbāzni
• Scenārijiem, kuriem nepieciešama stabila SSD veiktspēja ar aktīvu/pasīvu dzesēšanu

Galvenās specifikācijas

• Saņēmēja interfeiss: PCI‑Express 3.0 x4 (saderīga ar PCIe 1.x / 2.x / 3.0; der x4/x8/x16 slotiem)
• Joslas platums: līdz 8 GB/s (divvirzienu) 4-laini PCIe 3.0
• M.2 sloti: M-key (NVMe/PCIe) un B-key (SATA/AHCI), NGFF 75 kontaktu
• Atbalstītie M.2 izmēri: 2230, 2242, 2260, 2280, 22110 (vienpusēji un divpusēji)
• Barošana: no PCIe slota; dubulta/redundanta barošanas sistēma uz plates
• Dzesēšana: metāla vāks ar ventilatoru, pasīvais radiators un termopildes, vara pārklājuma ventilācijas atveres
• LED indikatori: divi zili LED, kas norāda strāvu un datu aktivitāti
• Izmēri: 140 x 68 x 17 mm; svars: 111 g
• Atbalstītās OS: Windows 7/8/8.1/10, Windows Server 2008 R2 / 2012 / 2016; Linux kodols 2.6.31 vai jaunāks

Kā lietot

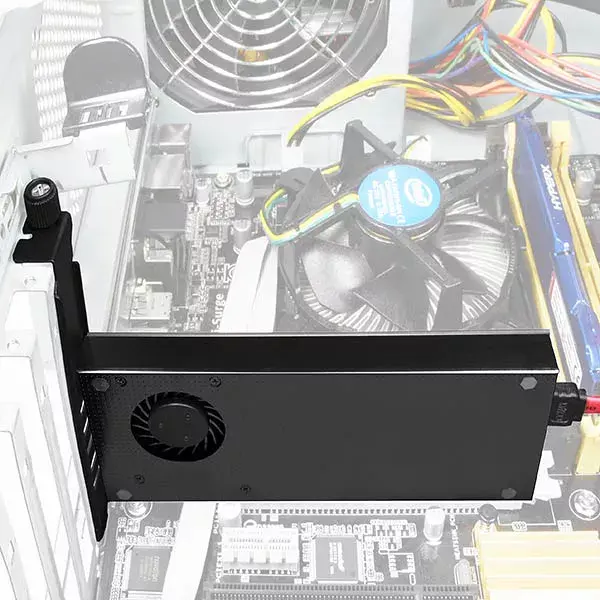

Ievietojiet PCEM2-DC karti pieejamā PCIe slotā (x4/x8/x16) uz pamatplates. Uzstādiet M.2 SSD atbilstošajos slotos: NVMe (PCIe) — M-key, SATA (AHCI) — B-key, nostipriniet ar pievienoto stiprinājumu un uzklājiet termopildes. Ja instalējat SATA M.2 disku, pieslēdziet SATA kabeli pie pamatplates, lai nodrošinātu pareizu darbību. Uzstādiet metāla vāku ar ventilatoru un pasīvo radiatoru saskaņā ar instrukciju. Lieto zema profila aizbāzni, ja instalējat karti mazā korpusā.

Ieteikumi lietošanai

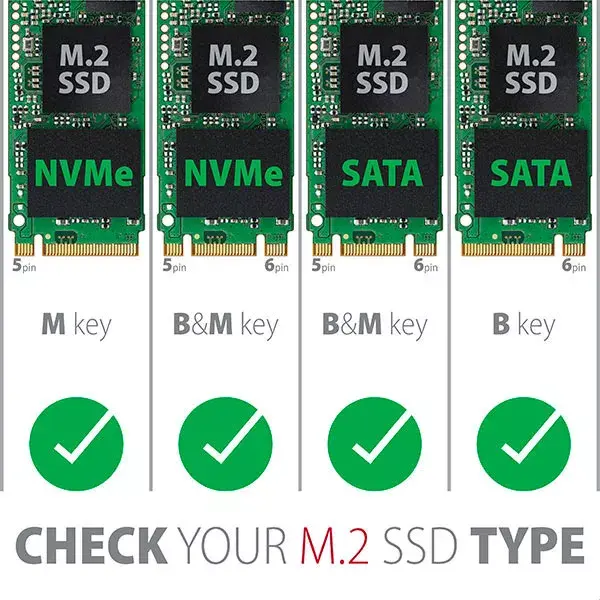

Pirms uzstādīšanas pārbaudiet M.2 diska atslēgu un interfeisu (B/B+M atslēga SATA, M atslēga NVMe). Labākai SATA veiktspējai izmantojiet SATA 6 Gbit/s kontrolieri uz pamatplates. Ja izmantojat Windows 7 ar NVMe diskiem, sazinieties ar diska ražotāju, lai pārliecinātos par OS atbalstu. Nodrošiniet pietiekamu korpusa vēdināšanu, lai papildinātu kartes dzesēšanas sistēmu.
