Интерфейсная карта Axagon PCEM2-DC Internal M.2 SATA

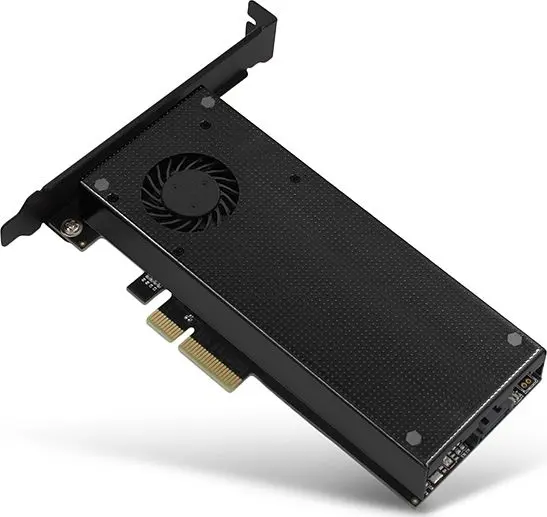

Внутренняя плата-адаптер Axagon PCEM2-DC позволяет установить до двух M.2 SSD в настольный компьютер, не имеющий встроенных M.2 разъёмов. Адаптер поддерживает как SATA (AHCI), так и NVMe (PCIe) M.2 диски, одно- и двухсторонние модули длиной до 110 мм. Плата подключается к слоту PCI‑Express (PCIe 3.0 x4, совместима с x4/x8/x16) и питается от шины PCIe, внешнего питания не требуется. В комплекте предусмотрены элементы активного и пассивного охлаждения — металлическая крышка с вентилятором, дополнительный радиатор с термопрокладками и медно-напылённые вентиляционные отверстия для улучшения отвода тепла. Два синих светодиода показывают питание и активность передачи данных, в комплект также входит низкопрофильная заглушка для компактных корпусов.

Преимущества

Адаптер обеспечивает поддержку стандартов NVMe и SATA M.2, позволяя одновременно использовать два диска без ограничения ёмкости. Интерфейс PCIe 3.0 x4 обеспечивает пропускную способность до 8 GB/s (двунаправленно) для NVMe-устройств. Встроенная система охлаждения (крышка с вентилятором, пассивный радиатор и термопрокладки) совместно с медным напылением вентиляционных отверстий снижает температуру SSD до 35 °C под нагрузкой. Поддерживается Plug and Play без установки драйверов, возможна загрузка системы с подключённых SSD. Наличие низкопрофильной заглушки и индикаторов упрощает установку и мониторинг.

Подходит для

• Модернизации настольных ПК без M.2 разъёмов для установки одного или двух M.2 SSD
• Сборки систем, где требуется поддержка как SATA, так и NVMe M.2 накопителей
• Компактных корпусов с низкопрофильным креплением (используется прилагаемая заглушка)
• Сценариев, требующих стабильной производительности SSD при активном/пассивном охлаждении

Ключевые характеристики

• Интерфейс хоста: PCI‑Express 3.0 x4 (совместим с PCIe 1.x / 2.x / 3.0; устанавливается в слоты x4/x8/x16)
• Пропускная способность: до 8 GB/s (двунаправленно) при 4 линиях PCIe 3.0
• M.2 разъёмы: M-key (NVMe/PCIe) и B-key (SATA/AHCI), NGFF 75-контактный
• Поддерживаемые размеры M.2: 2230, 2242, 2260, 2280, 22110 (одно- и двухсторонние)
• Питание: от шины PCIe; система двойного/резервного питания на плате
• Охлаждение: металлическая крышка с вентилятором, пассивный радиатор и термопрокладки, медно-напылённые вентиляционные отверстия
• Светодиодные индикаторы: два синих LED для питания и передачи данных
• Габариты: 140 x 68 x 17 мм; вес: 111 г
• Поддерживаемые ОС: Windows 7/8/8.1/10, Windows Server 2008 R2 / 2012 / 2016; Linux с ядром 2.6.31 и выше

Как использовать

Установите плату PCEM2-DC в доступный слот PCIe (x4/x8/x16) на материнской плате. Вставьте M.2 SSD в соответствующие разъёмы: NVMe (PCIe) — в M-key, SATA (AHCI) — в B-key, закрепите их прилагаемыми крепёжными элементами и установите термопрокладки. При установке SATA M.2 диска подключите SATA-кабель к материнской плате для корректной работы. Закрепите металлическую крышку с вентилятором и пассивный радиатор согласно инструкции. Для компактных корпусов используйте прилагаемую низкопрофильную заглушку.

Рекомендации по использованию

Перед установкой проверьте тип ключа и интерфейс M.2 накопителя (B/B+M для SATA и M для NVMe). Для достижения максимальной скорости SATA используйте контроллер SATA 6 Gbit/s на материнской плате. При работе под Windows 7 с NVMe дисками уточните у производителя накопителя поддержку ОС. Обеспечьте достаточную вентиляцию корпуса для эффективной работы системы охлаждения платы.
