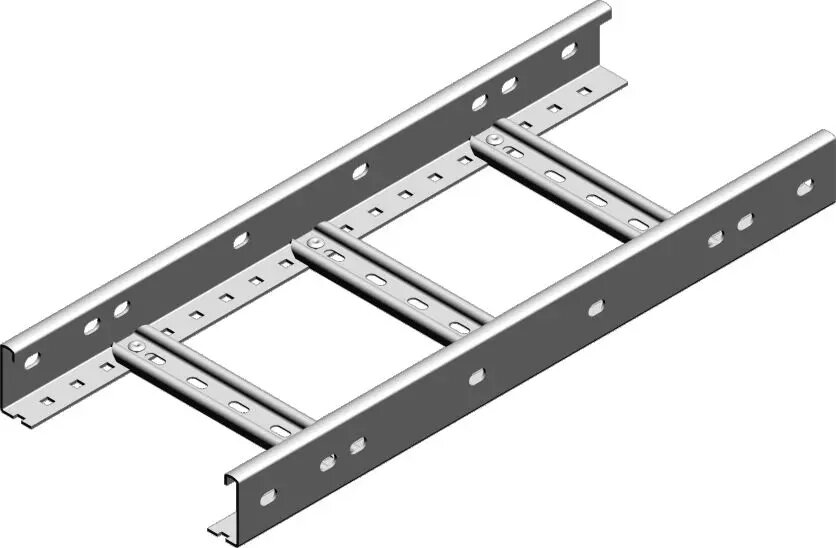

Kabeļu skala Baks DKD400H60/3N (MPN 465140) — metāla kabelu trepes, 400 mm platums, 60 mm pakāpienu solis, 3 m garums

Baks DKD400H60/3N ir metāla kabeļu kāpnes, kas paredzētas barošanas un vadības kabelu atbalstam un maršrutēšanai rūpnieciskās un komerciālās instalācijās. Produkta skaidrā platība ir 400 mm, šķērssoli starp pakāpieniem — 60 mm, un sekcijas garums ir 3 m. Atvērta metāla konstrukcija nodrošina ventilāciju un mehānisko izturību stacionāriem kabeļu ceļiem.

Priekšrocības

Metāla kāpņu konstrukcija nodrošina uzticamu slodzes atbalstu un ilgu kalpošanas laiku. Vienmērīgs 60 mm pakāpienu solis atvieglo kabeļu un piederumu stiprināšanu, vienlaikus nodrošinot vienmērīgu slodzes sadalījumu. 400 mm skaidrā platība piedāvā pietiekamu kapacitāti vairāku vadu izvietošanai, nezaudējot kompakti nepieciešamos izmērus. 3 m sekcija samazina savienojumu skaitu garos maršrutos un vienkāršo montāžu.

Piemērots

• Kabeļu maršrutēšanai pie sienām, griestiem un kabeļu koridoriem
• Barošanas un vadības kabeļu atbalstam rūpnīcās, noliktavās un tehnikas telpās
• Situācijām, kur nepieciešama ventilācija, lai samazinātu kabeļu pārkaršanu
• Instalācijām, kur nepieciešama piekļuve pārbaudēm un kabeļu nomaiņai

Kad tas var nebūt piemērots

Šī metāla kāpne nav paredzēta kā hermētiska vai putekļu/necaurlaidīga korpusa aizvietojums — tā nodrošina atvērtu atbalstu un ventilāciju, nevis aizsardzību pret apkārtējās vides ietekmi. Ja nepieciešams nemateriāls vai īpaši korozijizturīgs risinājums bez papildu apstrādes, var būt nepieciešams cits lādētāja tips vai papildus pārklājums.

Galvenie parametri

• Skaidrā platība: 400 mm
• Pakāpienu solis: 60 mm
• Sekcijas garums: 3 m
• Materiāls: metāls (tērauds)
• Konfigurācija: kāpņu tipa kabeļu lādējs ar pakāpieniem

Kā lietot

Uzstādiet kāpņu sekcijas pa projektēto kabeļu maršrutu, izmantojot stiprinājumus un montāžas elementus, kas atbilst paredzētajai slodzei. Saskaņojiet blakus esošās sekcijas un nostipriniet savienojumus ar atbilstošiem savienotājiem vai kronšteiniem. Novietojiet kabeļus uz pakāpieniem un nostipriniet tos ar skavām vai saišu elementiem ieteiktajos intervālos, lai nodrošinātu kārtību un slodzes sadalījumu. Nodrošiniet zemējumu/saistīšanu saskaņā ar vietējiem elektroinstalāciju noteikumiem.

Pirms pirkšanas apsverams

• Vai 400 mm platums nodrošina nepieciešamo kabeļu aizpildījumu un slodzes kapacitāti
• Vides apstākļi un vajadzība pēc papildu korozijas aizsardzības vai pārklājuma
• Atbalsta punktu un montāžas piederumu saderība ar 3 m sekcijām
• Vietas rezervācija līkumiem, piederumiem un iekārtu ieejām

Lietošanas ieteikumi

Lai nodrošinātu ilgtspējīgu darbību, izmantojiet stiprinājumus, kas piemēroti metāla kāpņu lādēm, un ievērojiet ieteiktos atbalsta intervālus. Maršrutējot dažādu tipu kabeļus, atdaliet jaudas un jutīgās vadības līnijas atbilstoši standartiem. Regulāri pārbaudiet stiprinājumus un pārklājuma stāvokli, un nepieciešamības gadījumā pievelciet vai nomainiet detaļas, lai saglabātu mehānisko integritāti.
