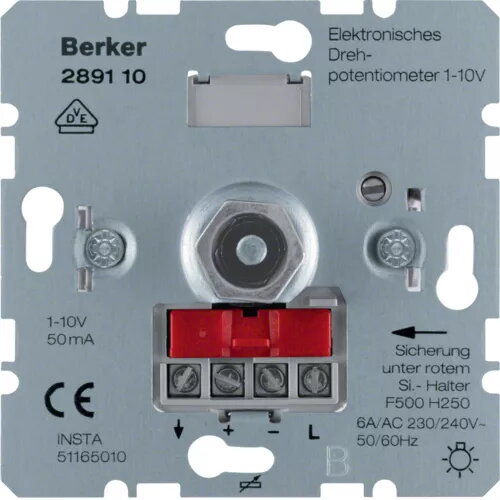

Apgaismojuma kontrolieris Hager 289110, AC 230 V, 50–60 Hz, metālisks

Hager 289110 ir apgaismojuma kontrolieris darbam ar maiņstrāvu 230 V un frekvenci 50–60 Hz, ar metāla apdari. Ierīce paredzēta elektronisko ballastu un 1–10 V Tronic transformatoru pārslēgšanai un vadībai līdz 105 W, nodrošinot kompakta risinājuma kontroli dzīvojamo un komerciālo telpu apgaismojumam. Iekārtā iekļautas aizsardzības funkcijas drošai ekspluatācijai.

Priekšrocības

Kontrolieris atbalsta elektronisko ballastu un 1–10 V Tronic transformatoru vadību, kas ļauj nodrošināt vienmērīgu apgaismojuma līmeņa regulēšanu. Kontroles strāva ir 50 mA, bet pārslēgšanas strāva — 6 A, piemērota ierastajām apgaismojuma ķēdēm. Ierīcei ir īssavienojuma un pārsprieguma aizsardzība ar smalku stieples drošinātāju; komplektā iekļauts rezerves drošinātājs ātrai nomaiņai. Metāla apdare nodrošina izturīgu ārējo izskatu uzstādīšanai redzamās vietās.

Piemērots

• Elektronisko ballastu pārslēgšanai un aptumšošanai dzīvojamās telpās
• 1–10 V Tronic transformatoru vadībai komerciālās telpās
• Esošu apgaismojuma ķēžu modernizācijai ar tīkla barotu kontrolieri
• Situācijām, kur nepieciešams kompakts kontrolieris ar drošinātāja aizsardzību

Atslēgas specifikācijas

• Barošanas spriegums: AC 230 V
• Frekvence: 50–60 Hz
• Saderīgās slodzes: elektroniskie ballasti un 1–10 V Tronic transformatori
• Maksimālā jauda: 105 W
• Kontroles strāva: 50 mA
• Pārslēgšanas strāva: 6 A
• Aizsardzība: īssavienojuma un pārsprieguma aizsardzība ar smalku stieples drošinātāju; komplektā rezerves drošinātājs
• Vadības ass diametrs: Ø 4 mm
• Apdare: metāla

Kā lietot

Uzstādiet kontrolieri elektriskajā ķēdē atbilstoši spēkā esošajiem normatīviem un vietējiem noteikumiem. Pievienojiet barošanas un slodzes vadus norādītajām spailēm, pārliecinoties, ka ierīce ir saderīga ar elektroniskajiem ballastiem vai 1–10 V Tronic transformatoriem un ka kopējā pievienotā slodze nepārsniedz 105 W. Manuālai regulēšanai izmantojiet vārpstu ar Ø 4 mm diametru. Pirms apkopes atslēdziet barošanu un, ja nepieciešams, nomainiet drošinātāju ar komplektā esošo rezerves drošinātāju.

Expluatācijas ieteikumi

Pārliecinieties par savienoto ballastu un transformatoru atbilstību kontrolstrāvai 50 mA un atbilstošajam interfeisam. Lai nodrošinātu drošu un ilgtermiņa darbību, uzstādīšanu un apkopi veic kvalificēts elektriķis. Regulāri pārbaudiet drošinātāja stāvokli un izmantojiet rezerves drošinātāju, ja nepieciešama nomaiņa.
