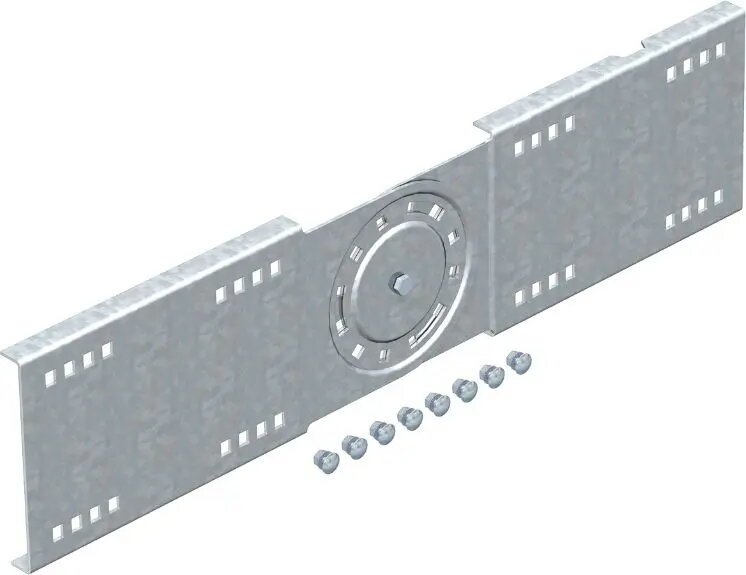

Bettermann WRGV 160 FS šarnīrsavienojums kabeļu kāpnēm 160 mm

Bettermann WRGV 160 FS šarnīrveida savienotājs ir specializēts komponents, kas paredzēts kabeļu trepēm ar 160 mm sānu malu augstumu. Šis savienotājs nodrošina elastīgu leņķa regulēšanu kabeļu pārvaldības sistēmās, ļaujot vienmērīgi un droši izvadīt kabeļus ap šķēršļiem vai cauri sarežģītiem ēku plānojumiem. Izgatavots no augstas kvalitātes materiāliem ar cinkotu virsmas apdari, tas nodrošina uzticamu strukturālo atbalstu un izturību dažādos rūpnieciskos un komerciālos infrastruktūras projektos.

Priekšrocības

Šī šarnīrveida savienotāja galvenā priekšrocība ir spēja nodrošināt elastīgas virziena maiņas kabeļu trepju trasēs, kas atvieglo uzstādīšanu sarežģītās arhitektūras telpās. Tā konstrukcija nodrošina, ka kabeļu sistēmas strukturālā integritāte tiek saglabāta pat tad, ja jāveic pagriezieni vai slīpumi. Cinkotais materiāls nodrošina konsekventu aizsardzību pret koroziju, padarot to piemērotu standarta iekštelpu elektrotehniskās infrastruktūras projektiem, kur nepieciešama ilgmūžība.

Piemērots

• Rūpnieciskām kabeļu pārvaldības sistēmām
• Komerciālo ēku elektroinstalācijām
• Kabeļu izvadīšanai ap strukturāliem šķēršļiem
• Vertikālu vai horizontālu pāreju izveidei kabeļu trepju sistēmās

Kad tas var nebūt piemērots

Šis savienotājs ir īpaši izstrādāts kabeļu trepēm ar 160 mm sānu malu augstumu un nebūs savietojams ar sistēmām, kurām ir citi izmēri. Tas nav paredzēts lietošanai ļoti korozīvā vidē, piemēram, āra piekrastes zonās vai ķīmiskās rūpniecības objektos, kur nepieciešami karsti cinkoti vai nerūsējošā tērauda komponenti.

Galvenās specifikācijas

• Sānu malas augstums: 160 mm
• Materiāls: Tērauds
• Virsmas apdare: Cinkota (lentes cinkojums)
• Tips: Šarnīrveida savienotājs

Kā lietot

Lai uzstādītu savienotāju, novietojiet to starp divu kabeļu trepju sekciju galiem, kur nepieciešama leņķa regulēšana. Nostipriniet savienotāju pie trepju sānu malām, izmantojot atbilstošus stiprinājuma elementus. Pēc piestiprināšanas noregulējiet šarnīru vēlamajā leņķī, lai nodrošinātu vienmērīgu kabeļu ceļu. Pārliecinieties, ka visas skrūves ir pievilktas ar ražotāja ieteikto griezes momentu, lai saglabātu savienojuma stabilitāti.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu esošā kabeļu trepju sistēma ir tieši 160 mm augsta.
• Pārbaudiet uzstādīšanas vietas vides apstākļus, lai pārliecinātos, ka cinkotais tērauds nodrošina pietiekamu aizsardzību.
• Pārliecinieties, ka jums ir nepieciešamie stiprinājumi, kas ir saderīgi ar jūsu trepju sistēmu.

Lietošanas ieteikumi

Regulāri pārbaudiet savienojuma punktus kārtējās apkopes laikā, lai pārliecinātos, ka stiprinājumi ir droši un kabeļu trepju sistēma laika gaitā saglabā savu izlīdzinājumu.
