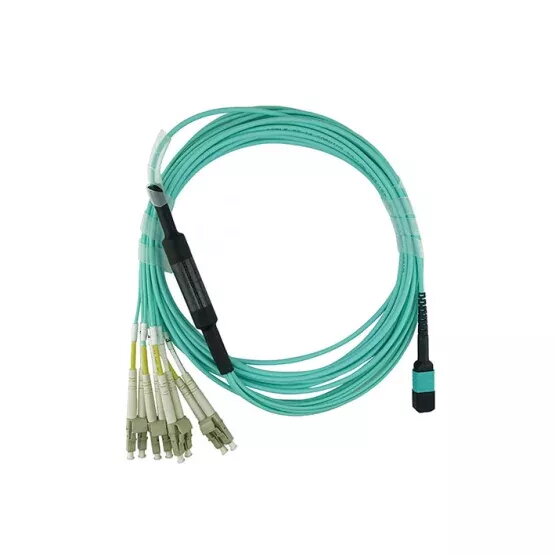

BlueOptics A5UA-BO InfiniBand fibre optic cable 1 m MPO 4x LC Aqua ir 1 metra garš daudzmodeļa optiskais kabelis, paredzēts ātrgaitas InfiniBand savienojumiem un datu centru starpsavienojumiem. Kabelim ir MPO savienotājs vienā galā un četri LC savienotāji otrā galā, nodrošinot pilnkanālu (full duplex) pārsūtīšanu pa OM3 šķiedru. Akvāra krāsas apvalks un LC krāsu kodējums norāda uz OM3 specifikāciju un atvieglo identificēšanu blīvās kabeļu shēmās.
Priekšrocības
Šī MPO uz 4×LC savienojumu konstrukcija ļauj augstas blīvuma savienojumus, konsolidējot vairākus kanālus vienā MPO pieslēgvietā, vienlaikus saglabājot individuālos LC savienotājus iekārtu pieslēgšanai. OM3 daudzmodeļa šķiedra optimizēta augstām pārraides joslas platumiem uz īsiem attālumiem, piemērota serveru savienojumiem un slēdžu saitēm. 1 m garums samazina lieko kabeli skapiem un atvieglo kārtošanu un kabelu pārvaldību.
Piemērots
- InfiniBand tīkla karšu savienojumi ar slēdžiem
- Augstas blīvuma patch paneļi un MPO kasešu risinājumi
- Serveru–slēdžu un slēdžu–slēdžu īsa attāluma savienojumi datu centros
- Daudzmodeļa optisko vadu konsolidācija un kanālu sadalīšana
Atslēgas specifikācijas
- Šķiedras tips: OM3 daudzmodeļa šķiedra
- Garums: 1 m
- Savienotājs A: MPO (multi‑fiber push‑on)

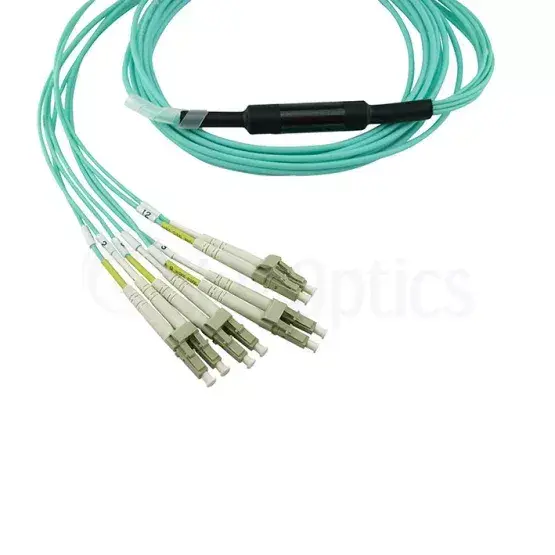

- Savienotājs B: 4 × LC duplex savienotāji
- Krāsa: akva apvalks un LC aizsargiem (OM3 identifikācija)
- Pārsūtīšana: pilnkanālu
- Lietojums: InfiniBand un daudzmodeļa datu savienojumi
Kā lietot
Pirms savienošanas pārbaudiet savienotājus un portus uz netīrumiem un, ja nepieciešams, attīriet tos ar speciālām salvetēm vai optikas tīrīšanas rīku. Ievietojiet MPO galu attiecīgajā MPO ligzdā, nodrošinot pareizu atslēgas orientāciju, pēc tam pieslēdziet LC savienotājus pie atbilstošajiem iekārtu portiem vai patch paneļa adapteriem. Saglabājiet pieļaujamo saliekuma rādiusu un droši fiksējiet kabeli skapī, lai izvairītos no spiediena, liekumiem un kinks. Ja nepieciešams, veiciet optiskās jaudas mērījumus vai savienojuma pārbaudi.
Lietošanas ieteikumi
Lai nodrošinātu ilgtspējīgu darbību, līdz uzstādīšanai uzglabājiet putekļu aizsargkapuces uz savienotājiem, izmantojiet MPO kasešu risinājumus kanālu sadalīšanai un ievērojiet ražotāja norādīto minimālo saliekuma rādiusu. Abus kabela galus marķējiet atbilstoši porta shēmai un izmantojiet kabeļu vadības elementus, lai samazinātu mehānisko slodzi un atvieglotu diagnostiku.
