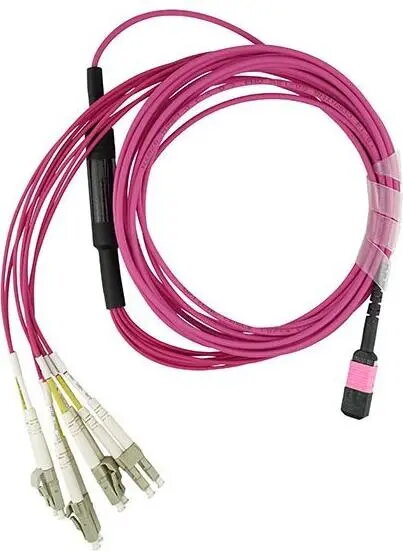

BlueOptics sadalīšanas patch vads MPO/UPC uz 4x duplex LC/UPC, multimode OM4 G50/125µm, 10 m, 3.0 mm LSZH magenta, 8 serdeņu, MPO bez tapām

BlueOptics sadalāmais MPO/UPC uz 4x dubultā LC/UPC kabelis, multimodāls OM4 G50/125µm, 10 m, 3,0 mm LSZH magenta, 8 kodoli, MPO bez tapas ir multimodāls optiskais kabelis paredzēts augstas blīvuma datu centru un uzņēmumu tīklu savienojumiem. Vienā galā ir MPO/UPC savienotājs bez tapām, otrā — četras dubultās LC/UPC sakabes, nodrošinot astoņas OM4 šķiedras. 10 m garais kabelis ar LSZH pārklājumu un 3,0 mm diametru piedāvā kompaktu, mazsadedzamu risinājumu īsiem, lielas joslas caurlaidspējas savienojumiem un tiek piegādāts ar rūpnīcas testa protokolu.

Priekšrocības

Kabelis apvieno MPO trunkēšanu ar dubultajiem LC savienotājiem, atvieglojot pāreju no daudzkanālu MPO līnijām uz aprīkojumu ar LC portiem. OM4 multimodālais šķiedras tips nodrošina uzlabotu modālo joslas platumu un labāku veiktspēju īstermiņa 10/25/40/100 Gbit savienojumos. LSZH apvalks samazina dūmu un toksisku gāzu emisiju uguns gadījumā, savukārt 3,0 mm diametrs nodrošina līdzsvaru starp elastību un mehānisko aizsardzību. Iekļautais testa protokols ļauj pārbaudīt optiskos parametrus pirms uzstādīšanas.

Piemērots

• datu centru trunkēšanai un augstas blīvuma patch panelēm
• MPO migrācijai uz aprīkojumu ar LC portiem
• īsiem multimodāliem savienojumiem 10G, 25G, 40G un 100G
• stendu savienojumiem un iekšējām stenda vadu trasei

Atslēgas specifikācijas

• Šķiedras veids: multimodāla OM4 (50/125 µm)
• Šķiedru skaits: 8 (sadalīts četrās dubultajās LC pāros)
• Savienotājs A: MPO/UPC (bez tapas)
• Savienotāji B: 4 × dubultais LC/UPC
• Garums: 10 m
• Kabeļa diametrs: 3,0 mm
• Pārklājuma materiāls: LSZH (zems dūmu un bez halogēniem)
• Krāsa: magenta
• Ietver rūpnīcas testa protokolu optiskajiem parametriem

Kā lietot

Novietojiet kabeli starp MPO trunku vai kasseti un mērķa ierīci vai patch paneli ar LC portiem. Pārliecinieties par MPO savietojamību un pareizu orientāciju — šis kabelis tiek piegādāts bez tapām un prasa savienotāju vai adapteri, kas atbalsta bez-tapu MPO. Rūpīgi izlokojiet četras dubultās LC pārus un pieslēdziet tos atbilstošajiem portiem. Izvairieties no stipriem locījumiem un ievērojiet minimālo lieces rādiusu. Pēc uzstādīšanas pārbaudiet savienojumus, izmantojot pievienoto testa protokolu, un pēc nepieciešamības veiciet papildu mērījumus ar atbilstošu optisko testēšanas aprīkojumu.

Lietošanas ieteikumi

Uzglabājiet un apstrādājiet kabeli, lai izvairītos no saliekšanos un pārmērīgām līknēm; ievērojiet ražotāja norādīto minimālo lieces rādiusu. Lietojiet adapterus un aprīkojumu, kas saderīgi ar MPO savienotājiem bez tapām. Lai nodrošinātu optimālu darbību ātrgaitas kanālos, ievērojiet datu centru kabelēšanas standartus attiecībā uz maršrutēšanu, marķēšanu un savienojumu pārbaudi, izmantojot iekļauto testa protokolu.
