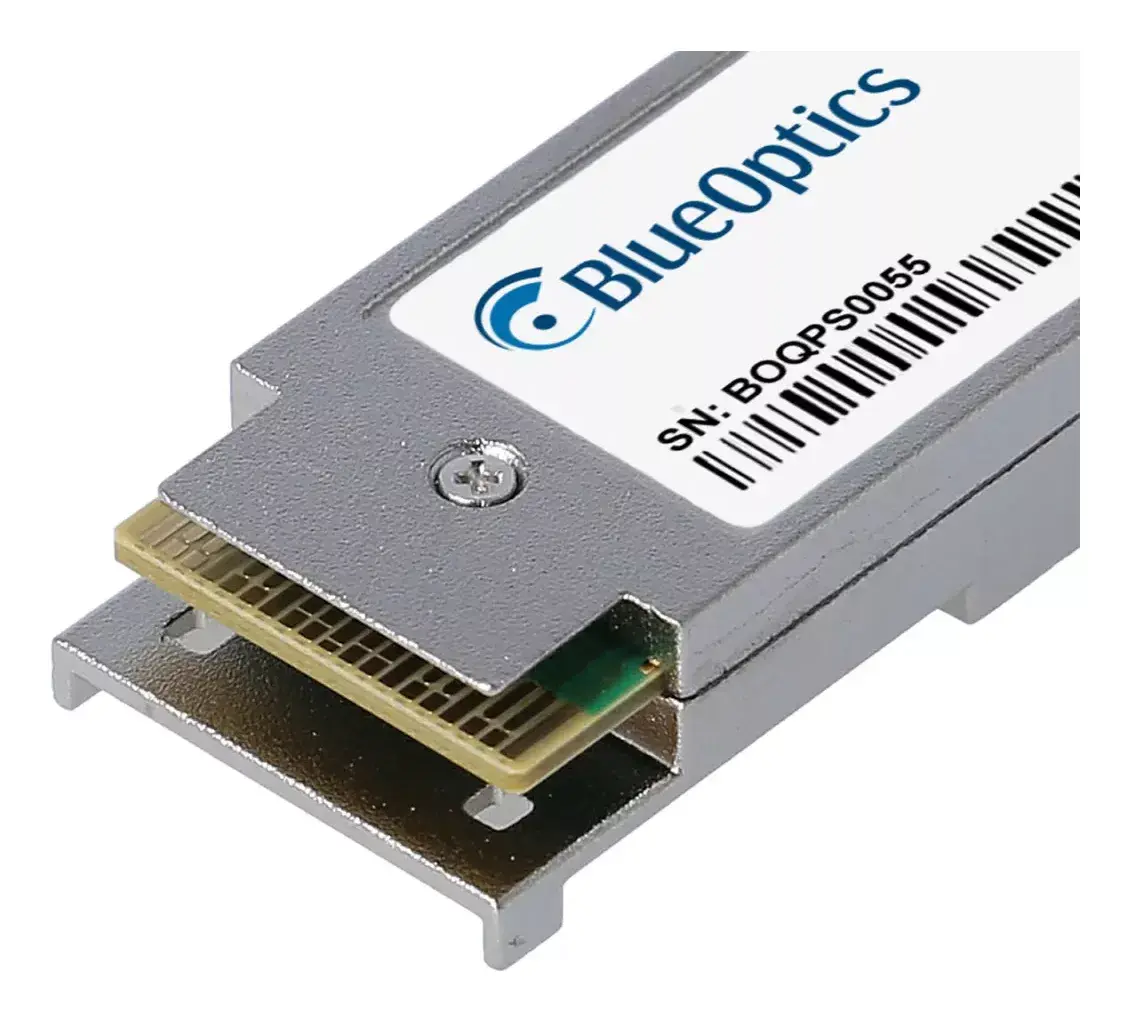

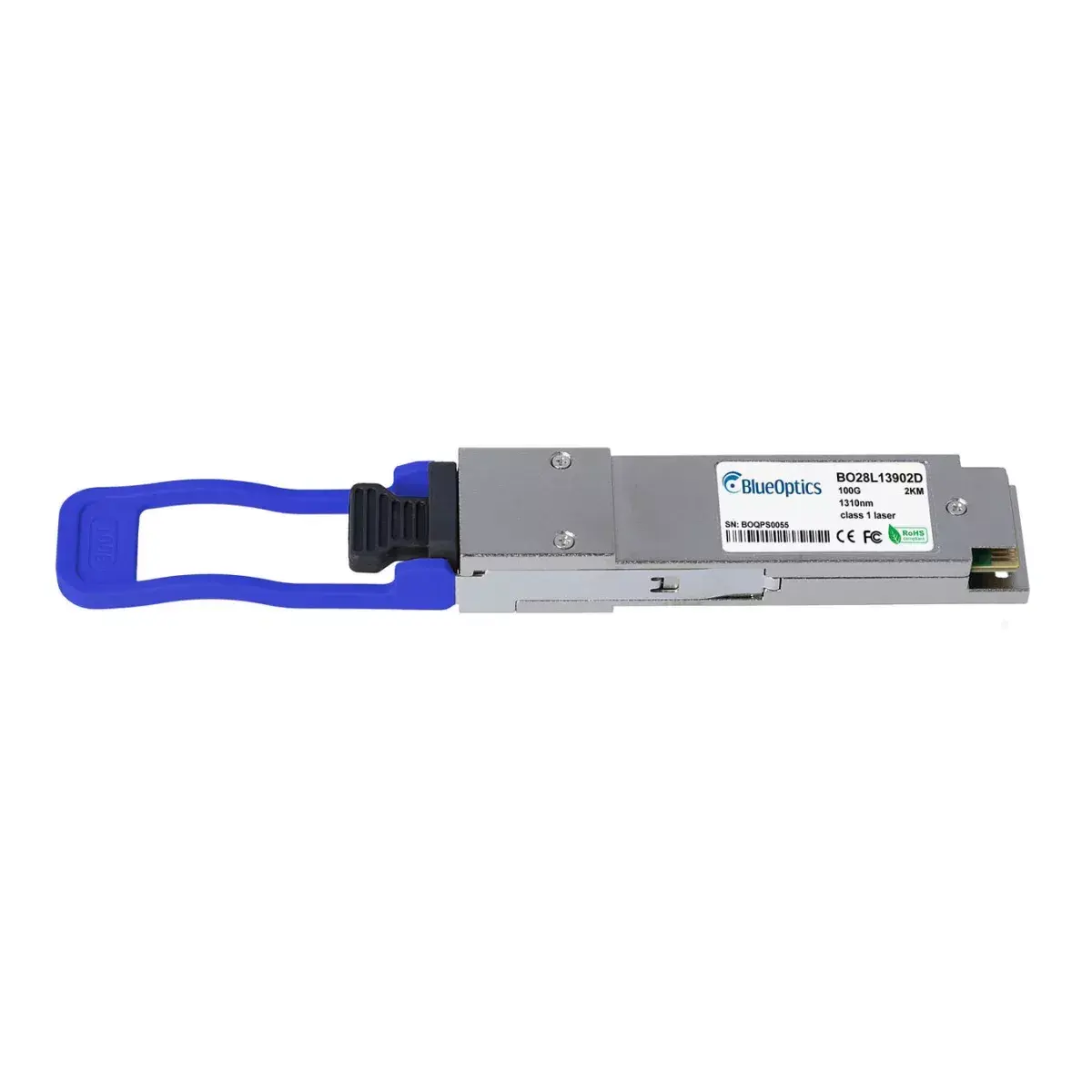

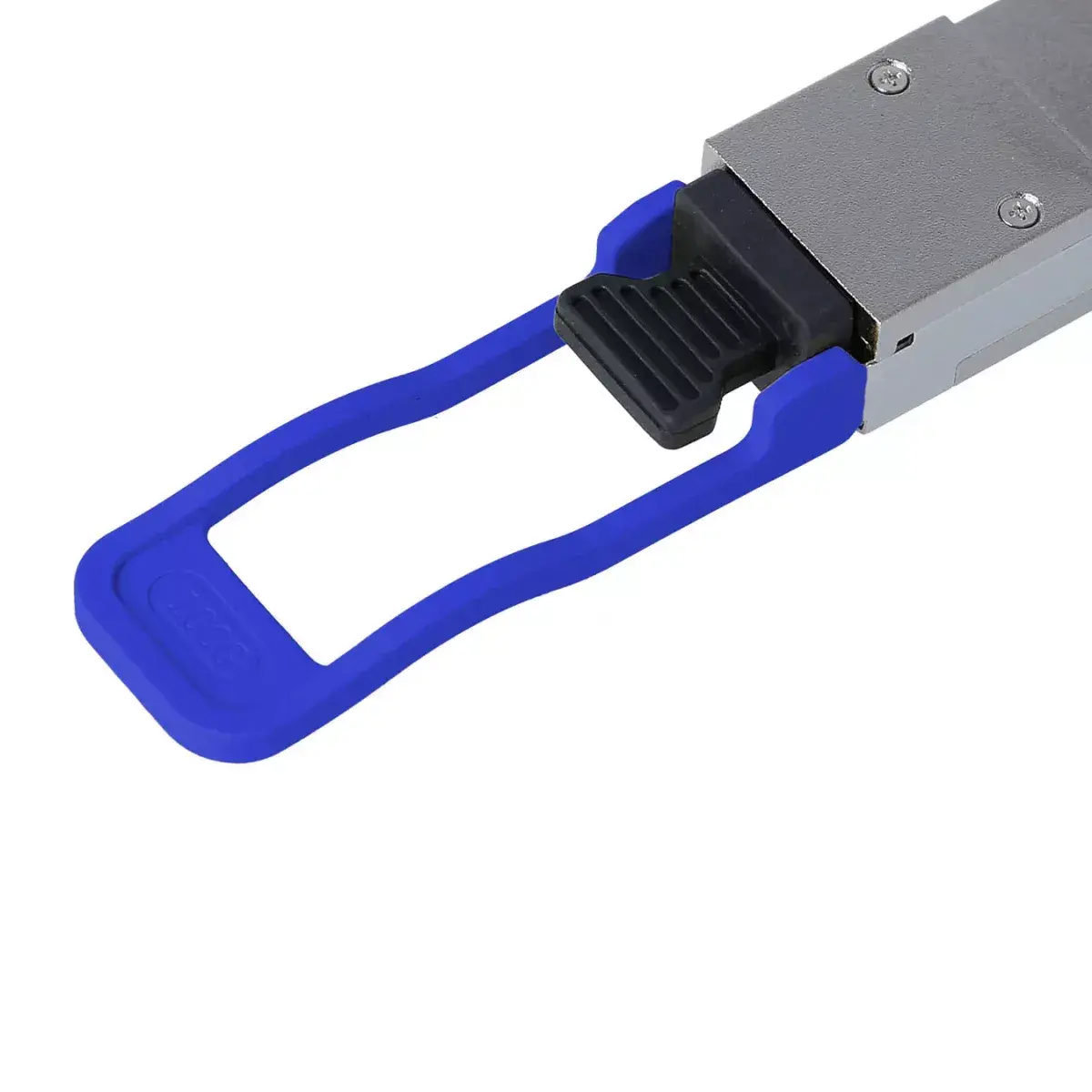

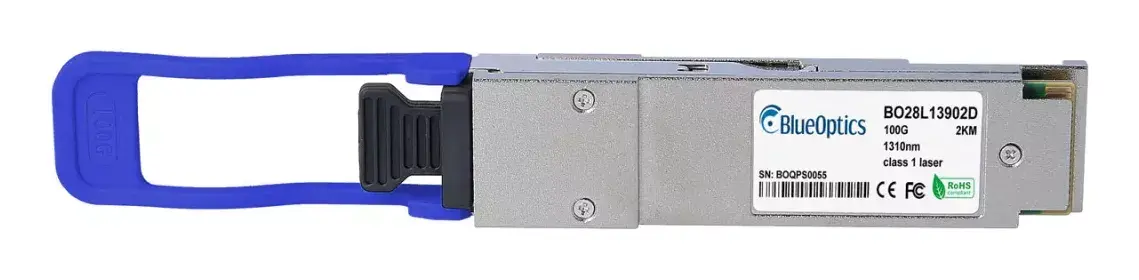

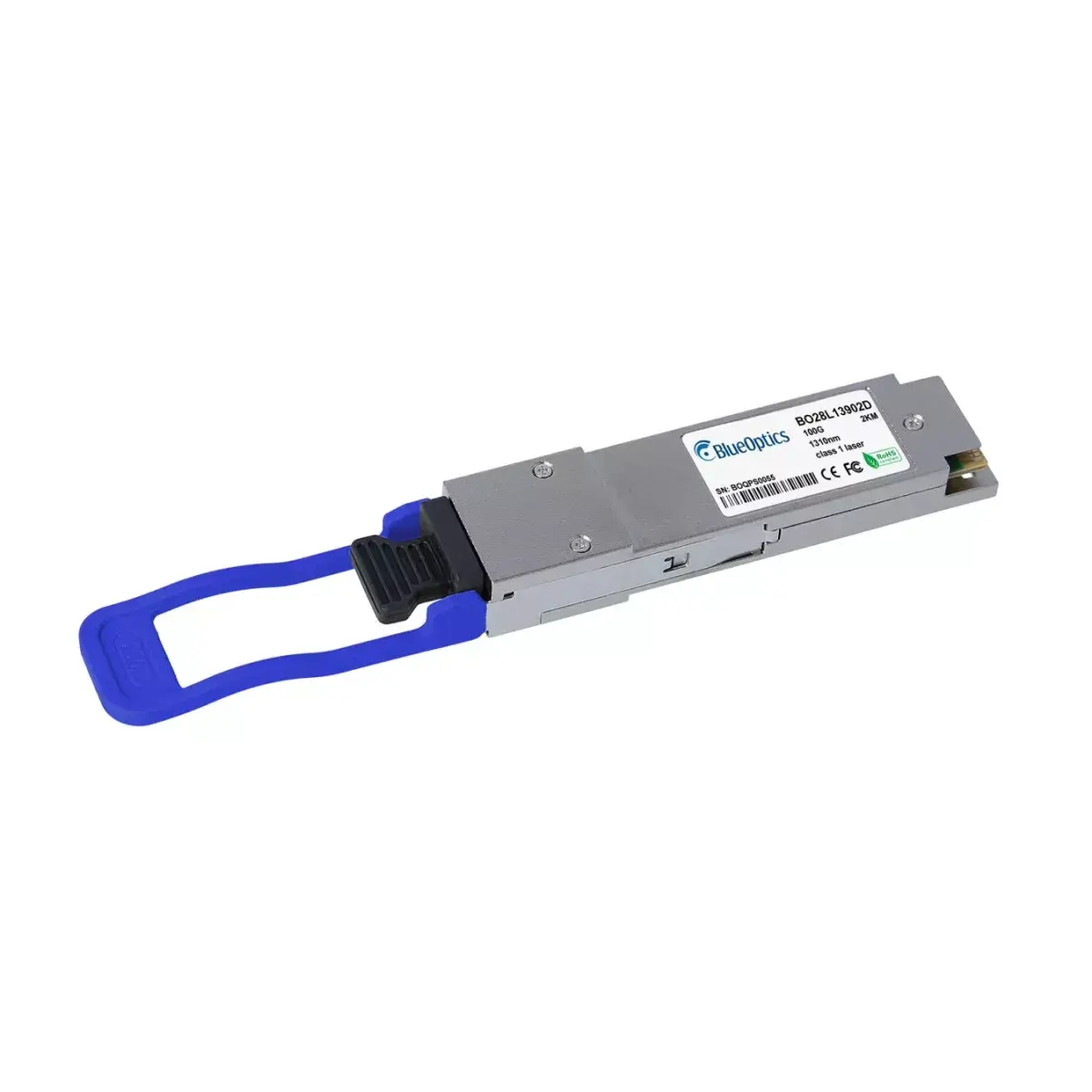

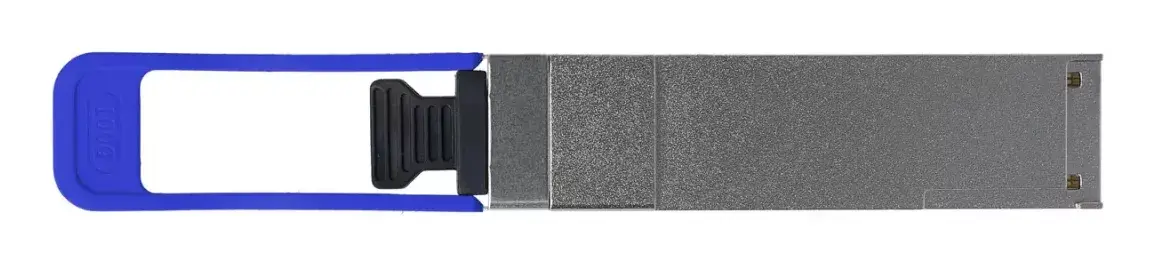

Optisko pārveidotāju modulis BlueOptics Q28-506-BO 100000 Mbit/s QSFP28

BlueOptics Q28-506-BO QSFP28 optiskā transīvera modulis ar ātrumu 100000 Mbit/s paredzēts augstas veiktspējas optiskām saitēm datu centros un uzņēmumu tīklos. Modulis atbalsta 100GBASE-PSM4 pārraidi ar MPO/MTP savienotāju daudzkanālu (multimode) šķiedrām, atbilst MSA formfaktoram un nodrošina sinhronu sūtīšanu un saņemšanu ar CWDM funkcionalitāti. Korpuss ir sudrabkrāsā, svars aptuveni 40 g. Ierīce nodrošina digitālo diagnostiku (DDM/DOM) reāllaika parametru uzraudzībai un ir projektēta ar ilgu darbības laiku — MTBF 3 000 000 stundas.

Ieguvumi

Modulis nodrošina 100 Gbit/s pārsūtīšanas jaudu QSFP28 formātā, kas ļauj veidot blīvus 100G savienojumus, izmantojot standarta MPO/MTP kabelus. Integrētas CWDM sūtīšanas un saņemšanas funkcijas kopā ar DDM/DOM atvieglo uzstādīšanu, uzraudzību un traucējummeklēšanu. Komponentes izvēlētas atbilstoši MSA prasībām, kas nodrošina stabilu sniegumu un pagarinātu ekspluatācijas laiku prasīgā vidē.

Piemērots lietošanai

• Augstas caurlaides augšup- un starpslēdžu savienojumi datu centros
• Savienojumi starp slēdžiem, maršrutētājiem un datu glabāšanas sistēmām
• Augstas veiktspējas skaitļošanas un agregācijas tīkli
• Vidēm, kur nepieciešama attālā optiskā diagnostika un uzraudzība

Galvenās specifikācijas

• Interfeisa tips: QSFP28
• Maksimālais datu pārraides ātrums: 100000 Mbit/s (100 Gbit/s)
• Savienotāja tips: MPO/MTP (daudzkodolu optiskais savienotājs)
• Pārraides standarts: 100GBASE-PSM4 ar CWDM sūtītāju un uztvērēju
• Monitorings: Digital Diagnostics Monitoring (DDM/DOM), atbilst SFF-8472
• Korpusa krāsa: sudrabkrāsa
• Svars: 0.04 kg
• Vidējais laiks starp kļūdām (MTBF): 3 000 000 stundas

Kā lietot

Uzstādiet BlueOptics Q28-506-BO QSFP28 transīveru atbilstošā QSFP28 slotā maršrutētājā, slēdzī vai citā tīkla ierīcē, kas atbalsta 100GBASE-PSM4 MPO/MTP moduļus. Pievienojiet MPO/MTP patch kabeļus modulim un attālinātajai ierīcei vai patch panelim. Ja gan transīvers, gan mātesplati atbalsta DDM/DOM, aktivizējiet diagnostikas interfeisu, lai reāllaikā pārraudzītu spriegumu, lāzera statisko strāvu, izejas un ieejas signāla līmeni un temperatūru. Pārliecinieties, ka abos savienojuma galos tiek izmantots viens un tas pats pārraides standarts un šķiedras tips pirms ekspluatācijas uzsākšanas.

Ieteikumi lietošanai

Lai nodrošinātu optimālu signāla kvalitāti, izmantojiet kvalitatīvus MPO/MTP multimode kabeļus un atbilstošus patch panelus. Pārbaudiet saderību ar ierīces programmaparatūru pirms uzstādīšanas un aktivizējiet DDM/DOM tikai tad, ja to atbalsta abas puses. Lai pagarinātu ierīces darbības laiku, izvairieties no mehāniska sprieguma uz savienotāja un ievērojiet ieteiktos vides temperatūras un apstrādes nosacījumus uzstādīšanas laikā.
