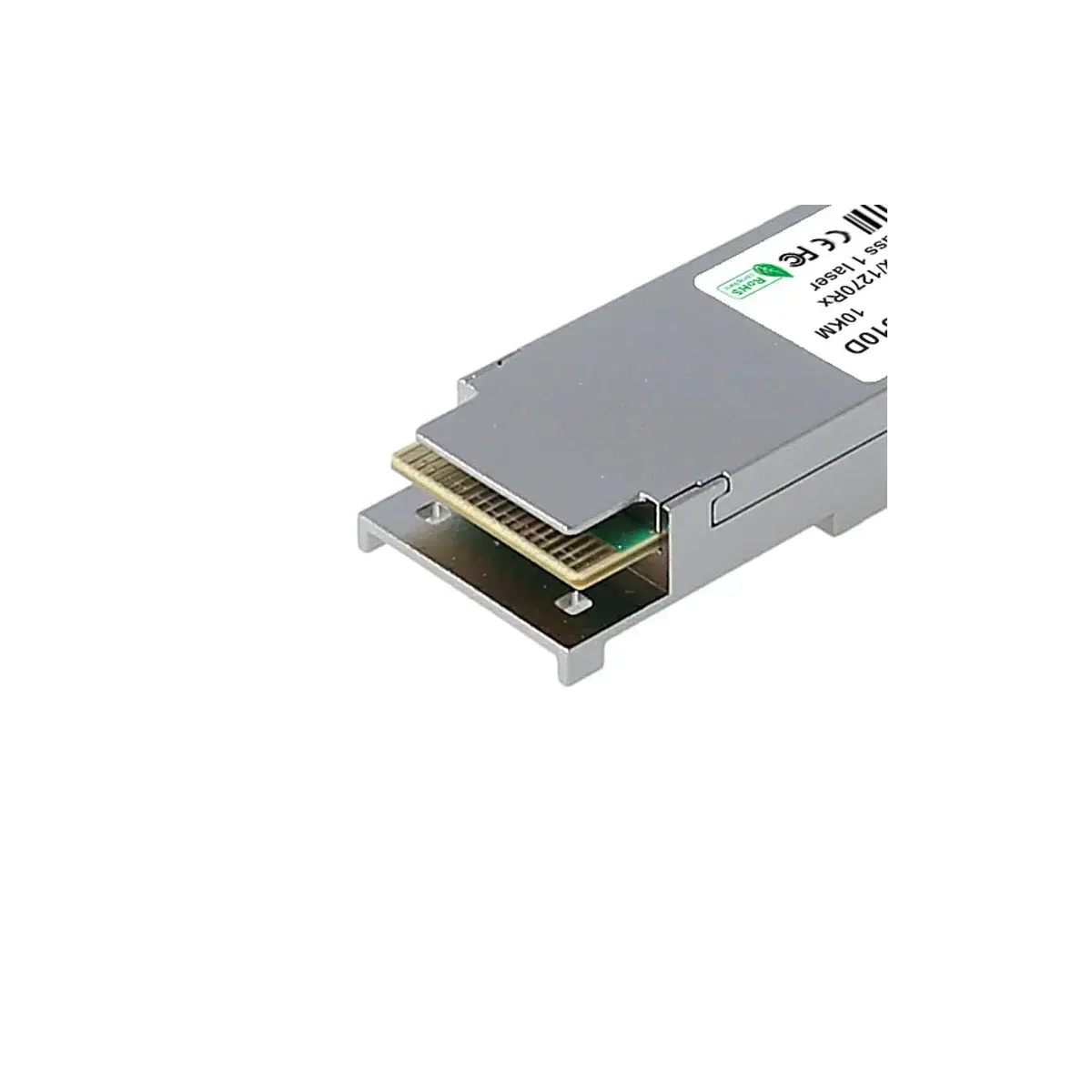

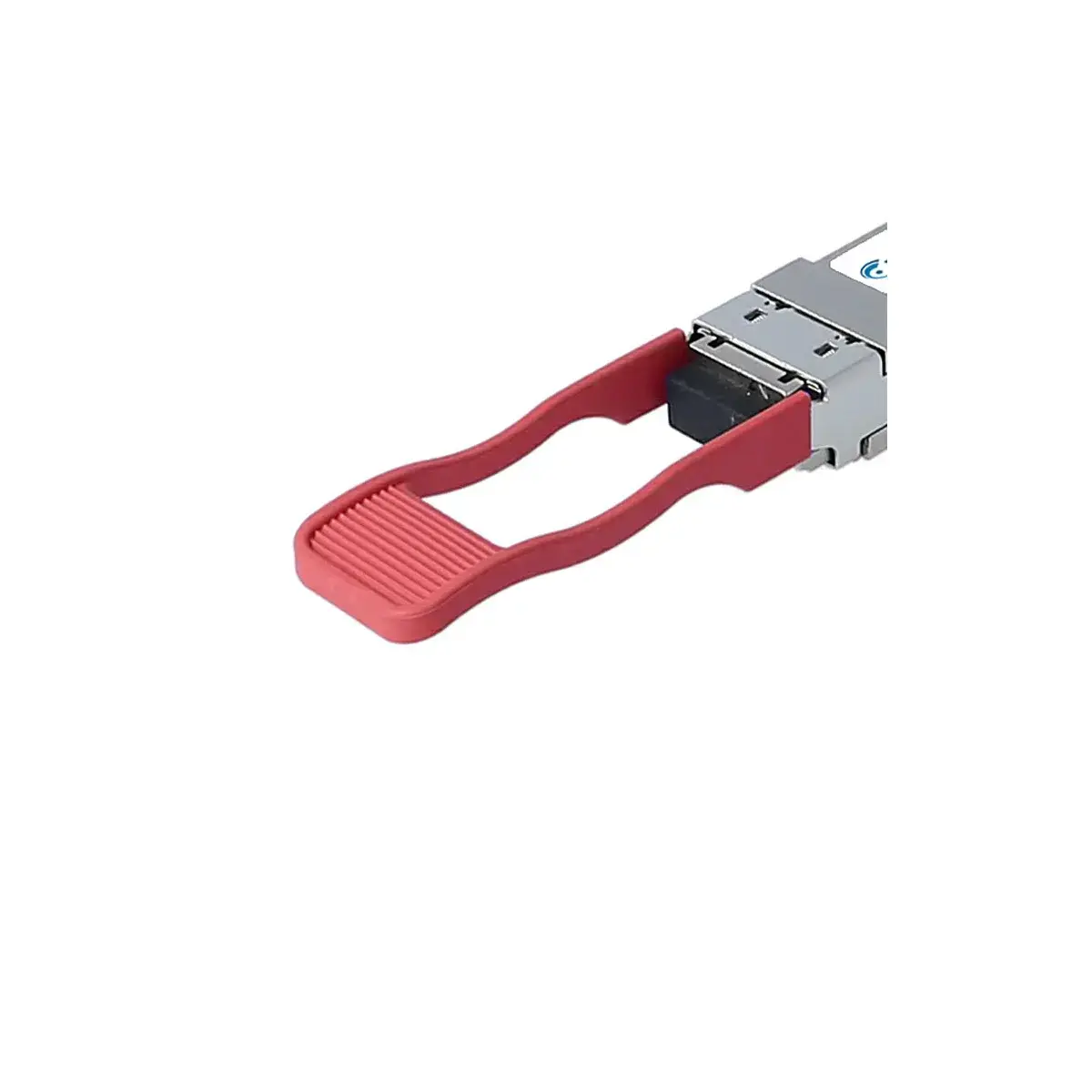

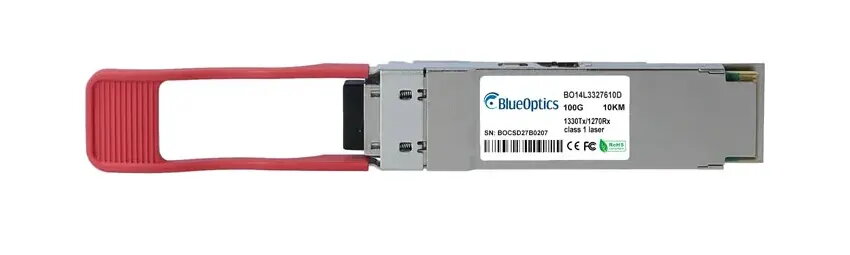

QSFP pārveidotāja modulis BlueOptics QSFP-100G-B10D4-I-BO 100G LC

BlueOptics QSFP-100G-B10D4-I-BO ir QSFP28 optiskais transīvers, paredzēts datu pārraidei ar ātrumu 100 Gbit/s, izmantojot vienu šķiedru ar LC savienotāju. Modulis nodrošina 100GBASE-LR1-BX-D darbību ar atsevišķām sūtīšanas un saņemšanas viļņa garumā un atbilst MSA mehāniskajiem un elektriskajiem standartiem. Svars aptuveni 20 g; ierīce saderīga ar ierīcēm, kas pieņem Cisco ekvivalentus QSFP‑moduļus.

Priekšrocības

Transīvers nodrošina 100 Gbit/s caurlaidspēju ar LC simplex pieslēgvietu un atbalsta digitālo diagnostiku (DDM/DOM) reāllaika lasījumiem par spriegumu, temperatūru, lāzera strāvu un optisko jaudu. Komponentes ir atlasītas no atzītiem ražotājiem, un ražošana saskaņota ar MSA, lai nodrošinātu savietojamību un ilgāku darbības laiku. Optiskā pārraide nav jutīga pret elektromagnētiskajiem traucējumiem un nodrošina attālumu un stabilitāti, izmantojot atbilstošus kabelus un aparatūru.

Piemērots

• Datu centru augstas veiktspējas savienojumiem un uplink saitēm
• Core un aggregation slēdžiem un maršrutētājiem ar QSFP28 atbalstu
• Uzglabāšanas tīkliem un lietojumprogrammām ar lielu datu plūsmu
• Rezerves vai trešās puses savietojamiem moduļiem Cisco-saderīgās sistēmās

Galvenās specifikācijas

• Interfeisa tips: LC simplex
• Nominalais datu ātrums: 100 Gbit/s
• Optiskais režīms: QSFP28, 100GBASE-LR1-BX-D
• Sūtīšanas viļņa garums: aptuveni 1330 nm
• Saņemšanas viļņa garums: aptuveni 1270 nm
• Digitālā diagnostika (DDM/DOM) atbilstoši MSA
• Darba vide: vienrežīnu optiskā šķiedra (bi‑directional uz vienas šķiedras)
• Svars: aptuveni 0,02 kg

Kā lietot

Ievietojiet QSFP-100G-B10D4-I-BO atbilstošā QSFP28 slotā slēdžā, maršrutētājā vai citā tīkla ierīcē, ievērojot ražotāja norādījumus un karstā nomaiņas (hot-swap) procedūras, ja nepieciešams. Pieslēdziet LC simplex vienrežīna patch kabeli, kas atbilst moduļa bi-direkcionālajai darba konfigurācijai, pie moduļa un attālās puses transīvera. Pārbaudiet savienojuma stāvokli un, ja nepieciešams, nolasiet DDM/DOM datus vadības saskarnē. Pārliecinieties, ka pretējā ierīce atbalsta komplementāru viļņa garumu pāri un vienu un to pašu datu ātrumu.

Lietošanas ieteikumi

Lietojiet ražotāja pārbaudītus vienrežīna LC kabeļus un pārbaudiet iekārtas saderību ar trešo pušu QSFP28 moduļiem. Ja nepieciešama uzraudzība, iespējot DDM/DOM hostierīcē un regulāri kontrolēt optisko jaudu un temperatūru. Ievērojiet ESD aizsardzību, strādājot ar moduli, un sekojiet ierīces ražotāja instalācijas norādījumiem, lai nodrošinātu uzticamību un ilgāku ekspluatācijas laiku.
