BlueOptics SFP3133BU1MK InfiniBand optiskā šķiedra kabelis 1 m LC ST Dzeltena

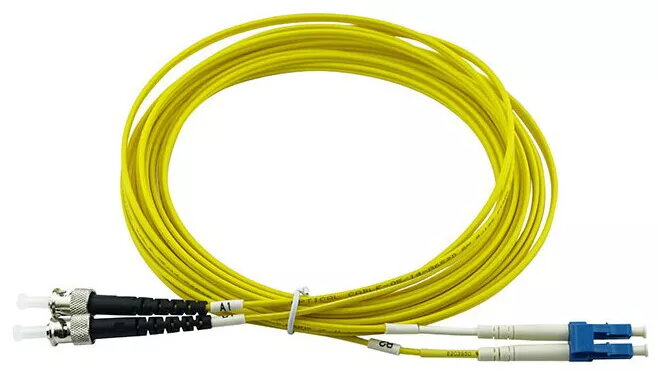

BlueOptics SFP3133BU1MK ir 1 m garš InfiniBand optiskais kabelis ar dublēto LC (UPC) savienotāju vienā galā un ST (PC) savienotāju otrā. Kabelis ir izgatavots no G.657.A1 vienu režīmu (single-mode) šķiedras ar 9 µm kodola diametru un dzeltenu LSZH apvalku. Atbalsta pilndupleksa pārraidi un darbojas uz 1310 nm un 1550 nm viļņu garumiem. Savienotājiem ir cirkonija keramikas ferrulas, un katrs kabelis tiek testēts ar interferometru un OTDR, lai nodrošinātu zemas ievades zudumu un augstu atgriezes zudumu līmeni.

Ieguvumi

Vienu režīmu G.657.A1 šķiedra kopā ar optimizētu pulējumu nodrošina zemu slāpējumu (tip. 0.4 dB/km) un stabilu datu pārraidi uz attālumiem. LSZH apvalks samazina dūmu un halogēnu izdalīšanos uguns gadījumā, atbilstot drošības standartiem. Kvalitatīvas ražotāju šķiedras un industrijas līmeņa savienotāji ar cirkonija ferrulām nodrošina izturību līdz aptuveni 1500 savienošanas ciklu un katram kabelim tiek pievienots testu protokols par ievades un atgriezes zudumiem.

Piemērots

• InfiniBand un Fibre Channel augstas pārraides joslas savienojumiem, kas prasa LC–ST dublētas savienojumus
• Savienojumiem starp patch paneli un optiskajiem transīveriem datu centros
• Vienu režīmu tīkliem uz 1310 nm vai 1550 nm viļņu garumiem
• Vietām, kur nepieciešams zema dūmu veidošanās un bezhalogēnu (LSZH) kabelis

Galvenās specifikācijas

• Šķiedras tips: ITU-T G.657.A1 single-mode (9 µm kodols)
• Garums: 1 metrs

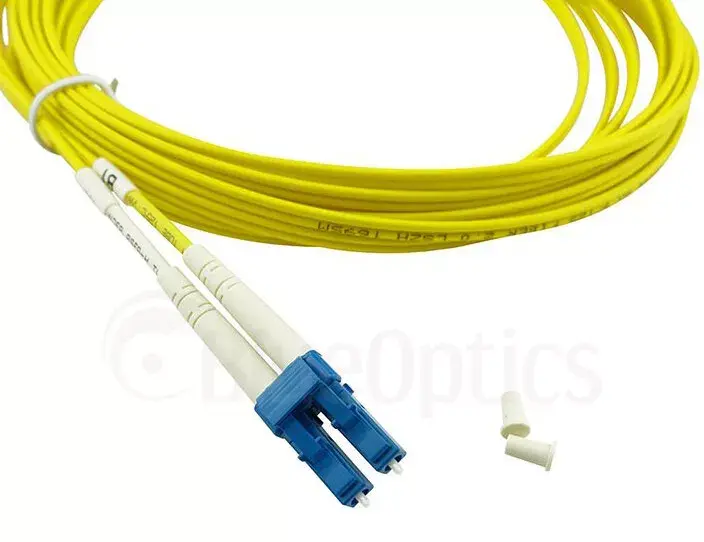

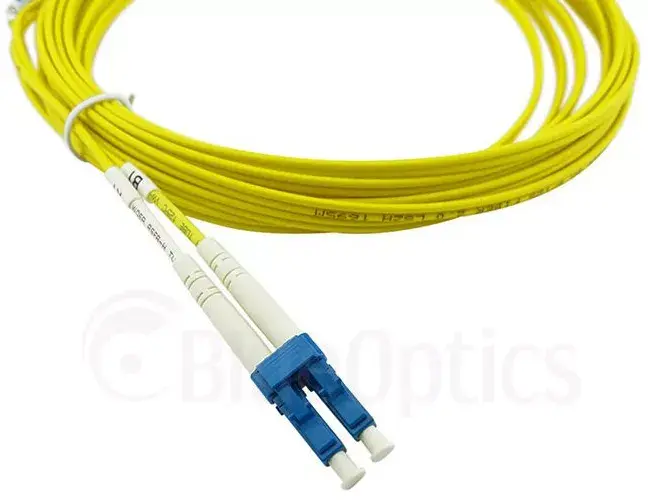

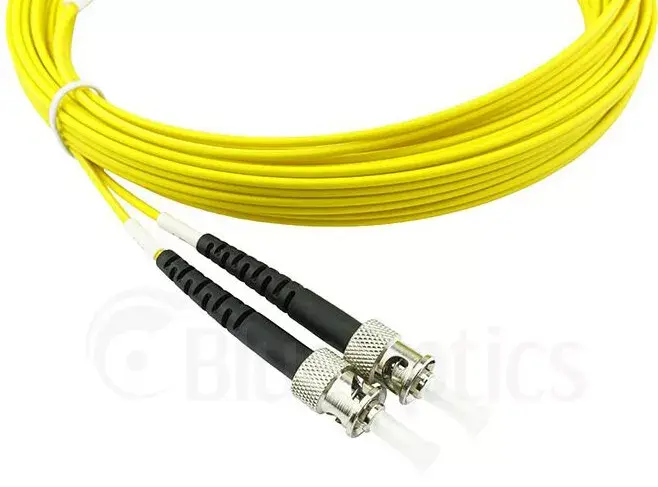

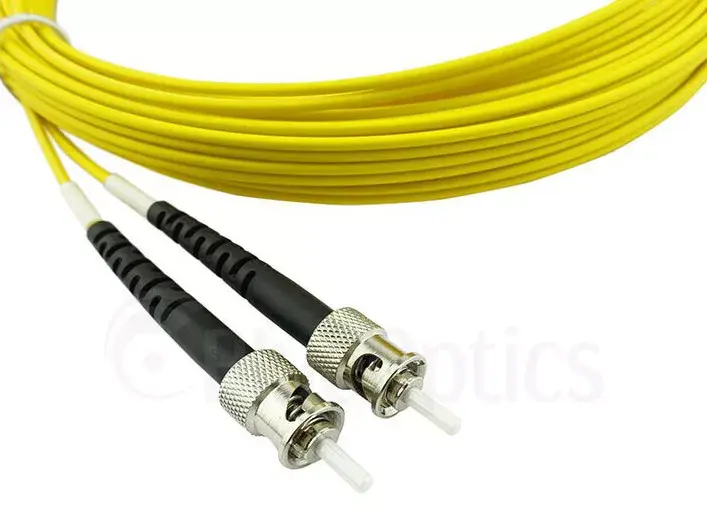

• Savienotāju veidi: dublēts LC (UPC) → ST (PC)
• Pulējuma opcijas: noklusējuma UPC; APC vai citas opcijas pēc pieprasījuma
• Atbalstītie viļņu garumi: 1310 nm un 1550 nm
• Tipiskais slāpējums: 0.4 dB/km
• Apvalka materiāls: LSZH (zems dūmu daudzums, bez halogēnu)
• Izturība: aptuveni 1500 savienošanas ciklu

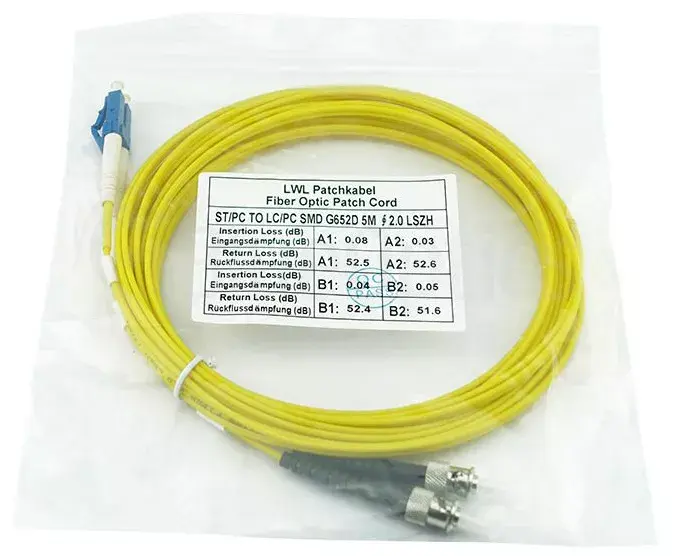

• Kvalitātes pārbaude: interferometra un OTDR mērījumi, protokols iekļauts

Kā lietot

Savienojiet dublēto LC kontaktu ar atbilstošo LC ligzdu, bet ST kontaktu — ar ST ligzdu uz otra ierīces vai patch paneļa. Pārliecinieties, ka savienotāji ir pareizi ieviesti un pilnībā nostiprināti. Nedrīkst liekt kabeli zem ražotāja norādītā minimālā lieces rādiusa un jāizvairās no mehāniskiem bojājumiem. Izmantojiet aizsargkapuces, glabājot nesavienotus kontaktus. Pēc uzstādīšanas pārbaudiet savienojuma parametrus, izmantojot iekļauto mērījumu protokolu vai savu testēšanas aprīkojumu.

Ieteikumi lietošanai

Glabājiet un apstrādājiet kabeli tīrā vidē, izvairieties no pēkšņām liekšanām un saspiešanas. Lai saglabātu optimālu optisko veiktspēju, pirms savienojuma izveidošanas notīriet kontaktu virsmas. Izvēlieties pulējuma veidu (UPC vai APC) atbilstoši sistēmas prasībām par atgriezes zudumiem; ja nepieciešams, pasūtiet pielāgotu garumu.
