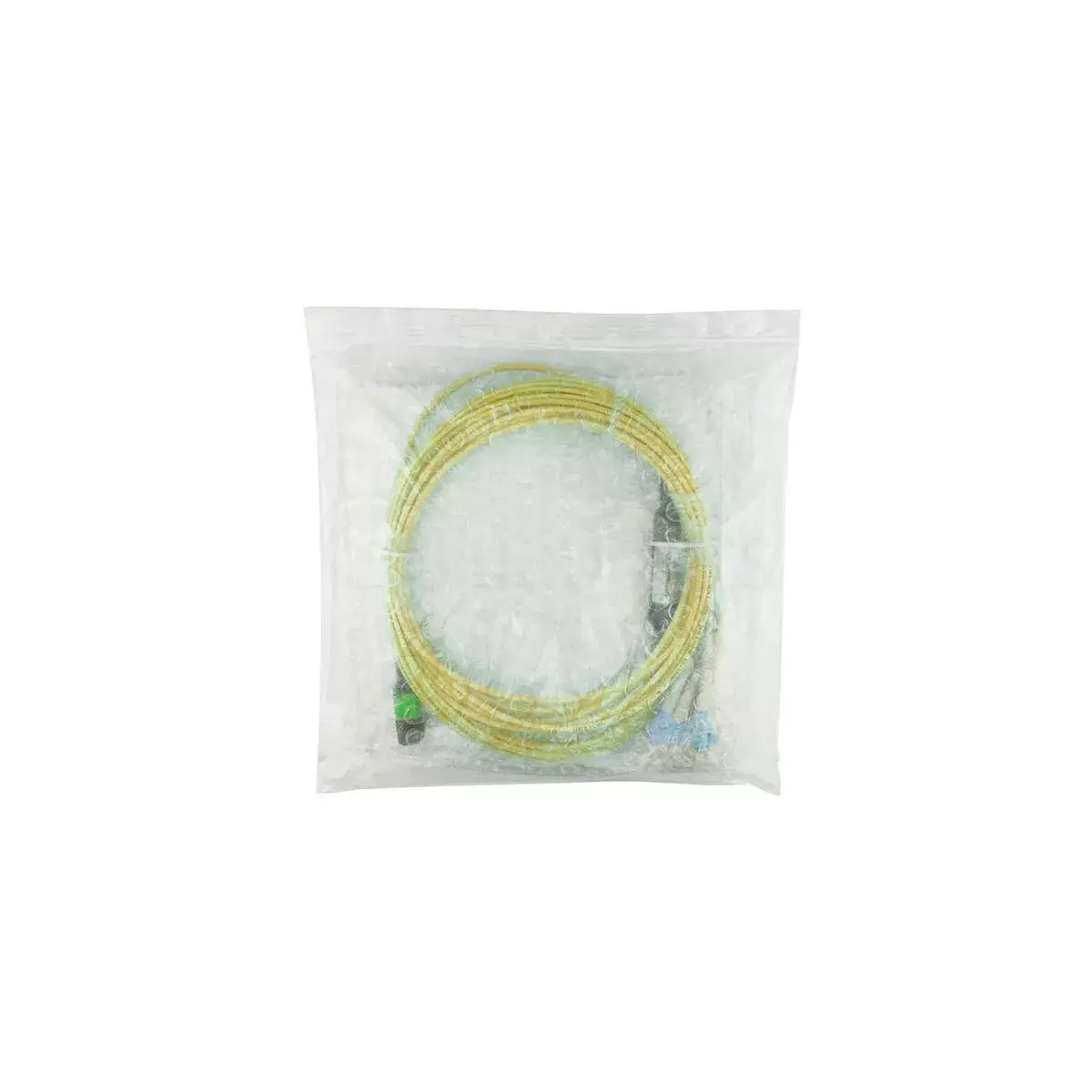

BlueOptics SFP5141BU7.5MKB InfiniBand optiskā šķiedra kabelis 7.5 m MPO/APC 4xLC/UPC

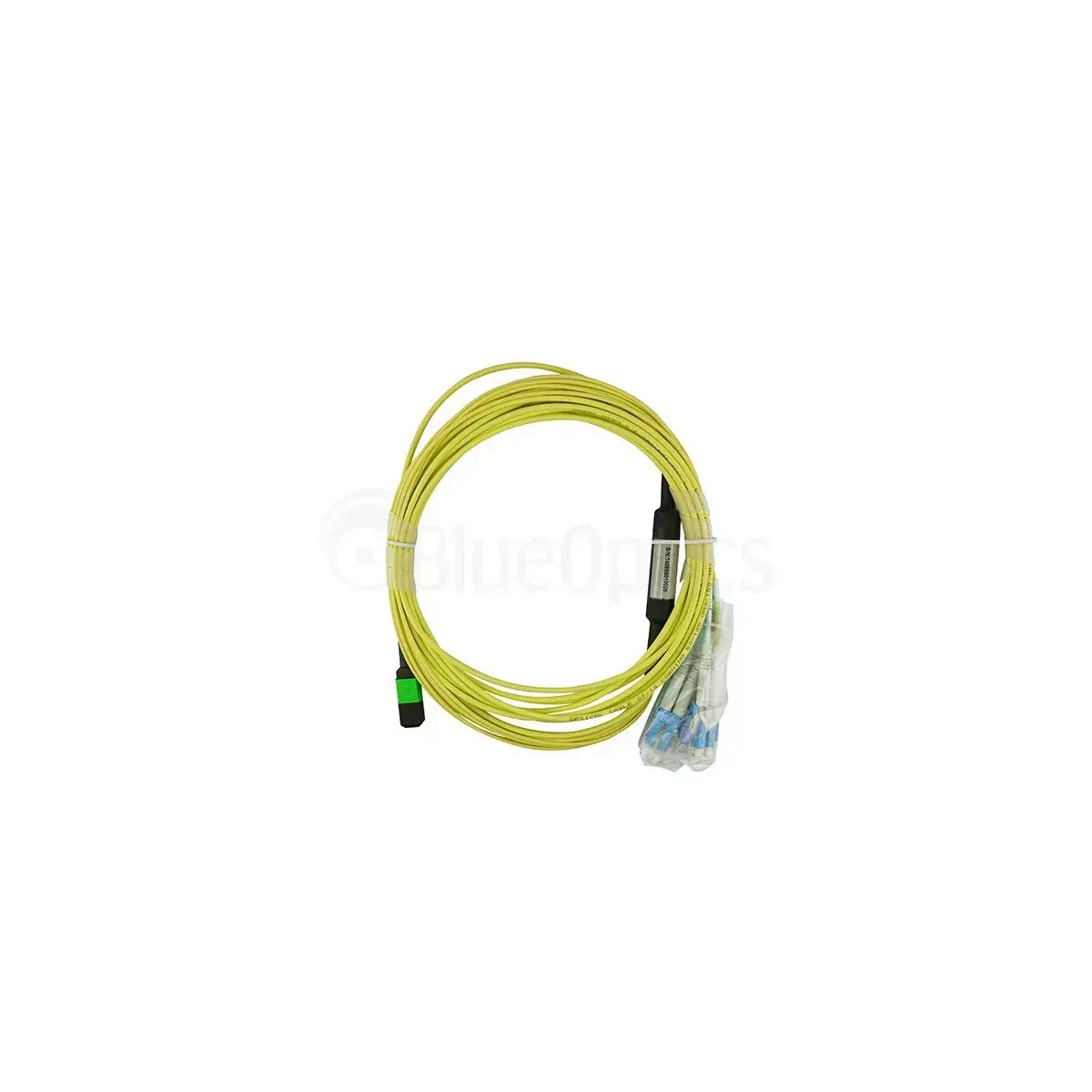

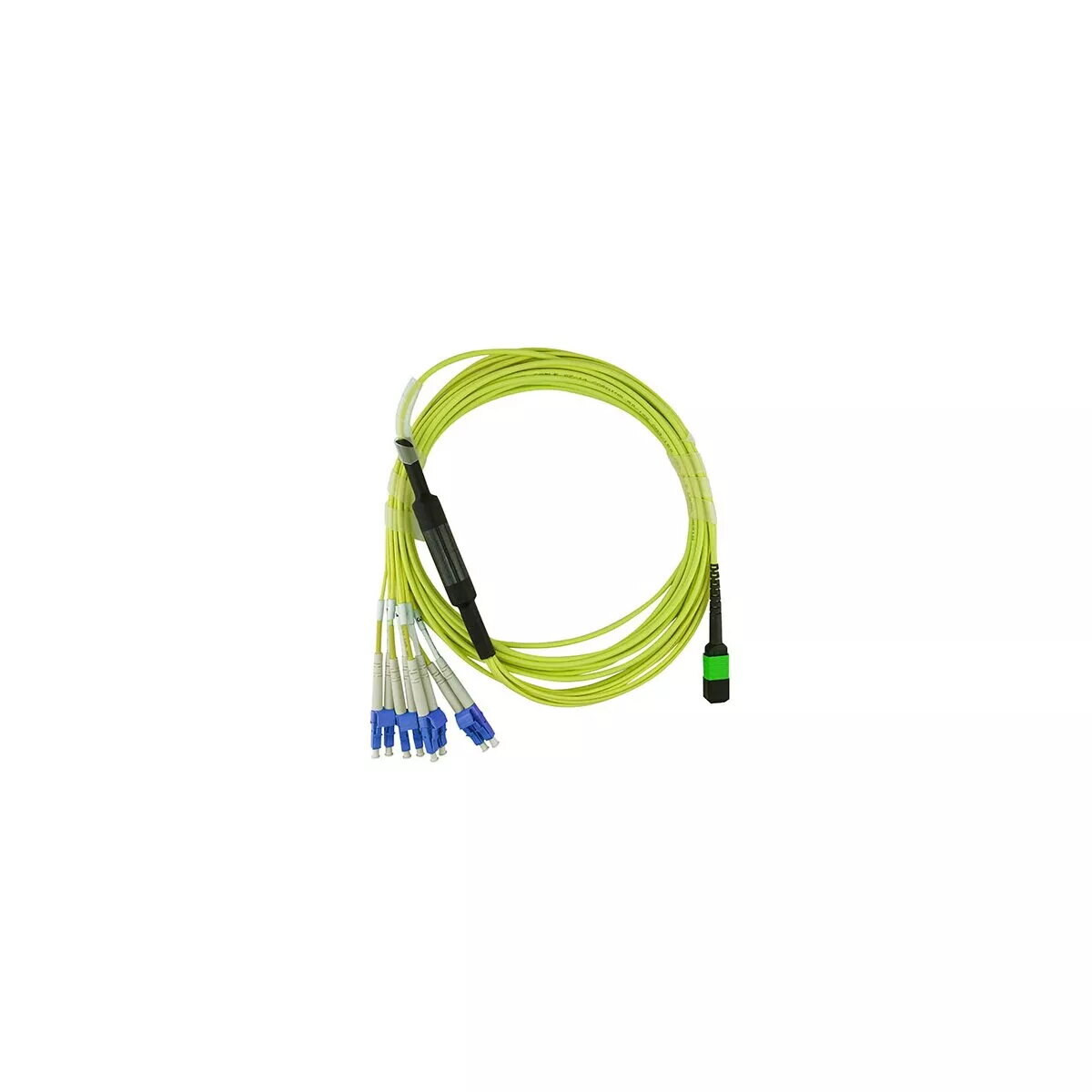

BlueOptics SFP5141BU7.5MKB ir 7,5 m garš InfiniBand optiskais kabelis ar MPO/APC daudzvadu savienotāju vienā galā un četrām dubultajām LC/UPC spraudnēm otrā galā. Kabelis ir vienmodes tips (E9/125 µm, G.657.A1), paredzēts pilnduplekso datu pārraidei pa optiskajām līnijām un piemērots datu centrām, serveru skapjiem un sakaru iekārtu savienojumiem. Apvalks ir LSZH (Low Smoke Zero Halogen), kabelī ir 8 serdes, kas nodrošina ugunsdrošu un zema dūmu emisiju risinājumu.

Priekšrocības

Risinājums ar MPO uz 4×LC sadalījumu ļauj ātri izbūvēt savienojumus bez lodēšanas vai īpašiem instrumentiem, samazinot uzstādīšanas laiku. Zemas ievadzējas zuduma vērtības (MPO < 0,3 dB, LC < 0,2 dB) un augsts atgriešanās zuduma līmenis nodrošina uzticamu signālu. Izmanto kvalitatīvus optiskos šķiedru materiālus un precīzas keramikas ferrulas, kas pagarina savienotāju kalpošanas laiku. LSZH apvalks samazina dūmu un halogēnu emisijas uguns gadījumā, atbilstot nozarei noteiktajiem standartiem.

Piemērots izmantošanai

• Optiskās magistrāles un patch savienojumi datu centros
• MPO kasetņu un optisko transīveru savienošana
• Uzglabāšanas tīklu (SAN) un augstas ātrgaitas InfiniBand līnijas
• Lokālo tīklu agregācija un serveru skapju iekārtu savienojumi

Galvenās specifikācijas

• Garums: 7,5 m
• Šķiedras tips: vienmode E9/125 µm, G.657.A1

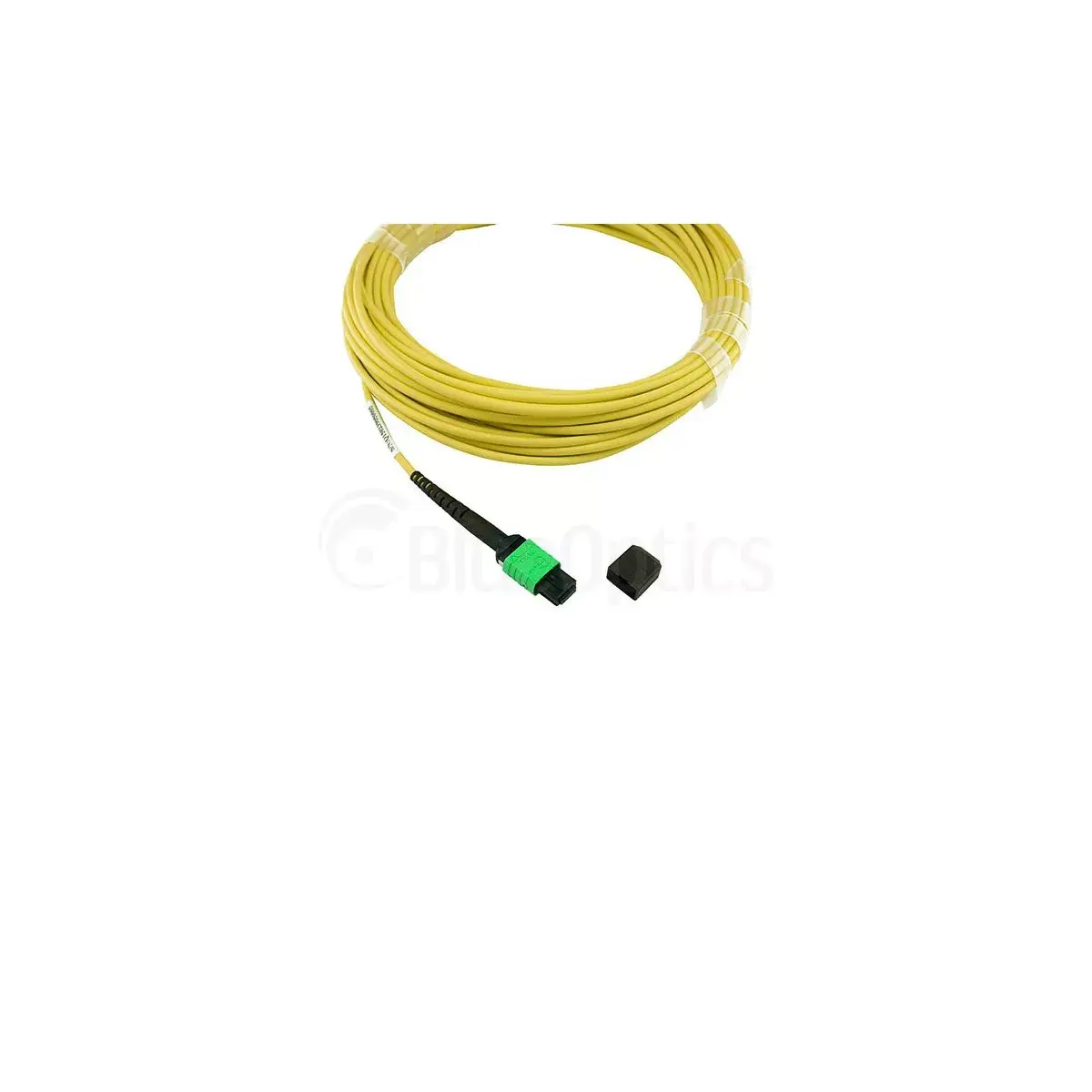

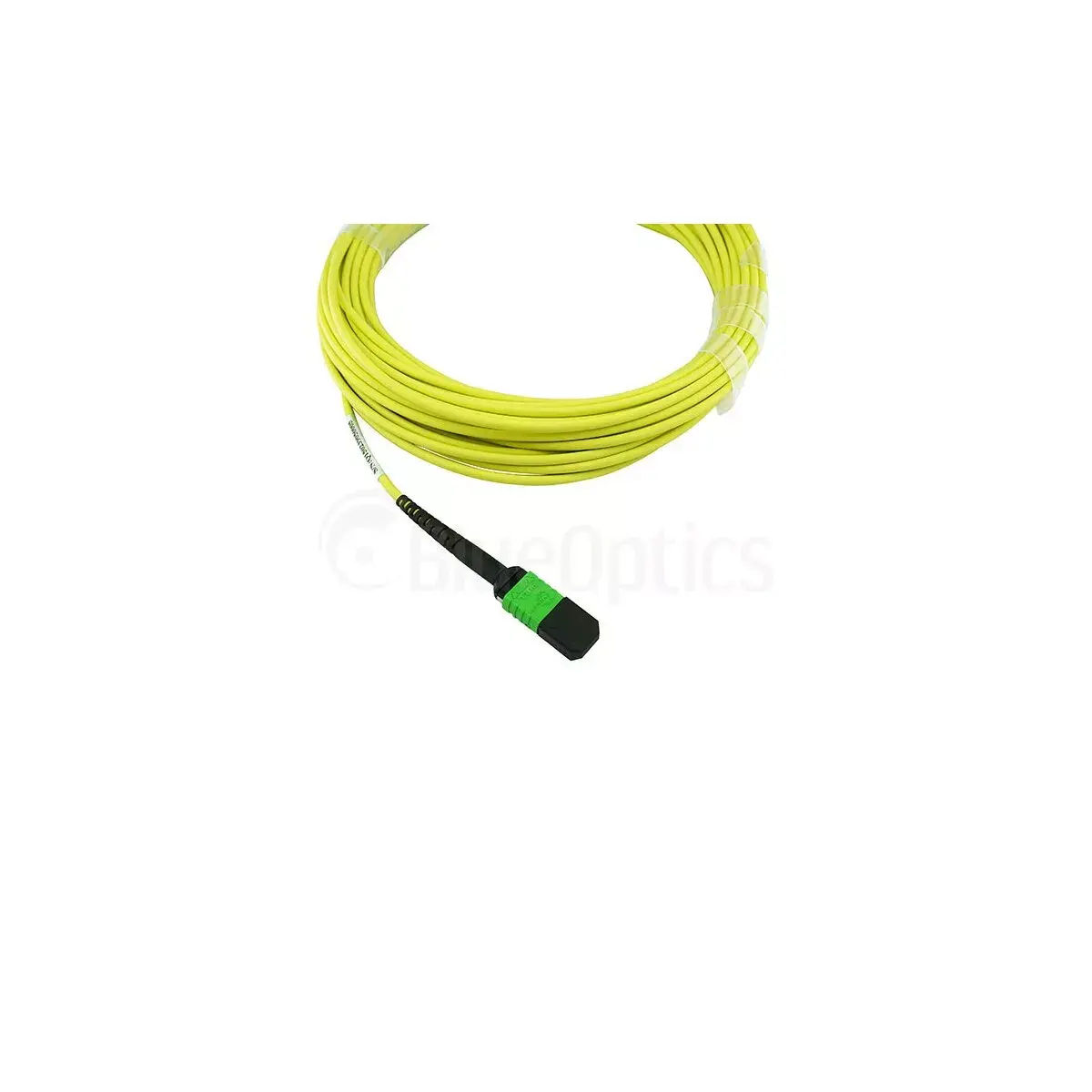

• Savienotājs A: MPO/APC (MPO bez tapām)

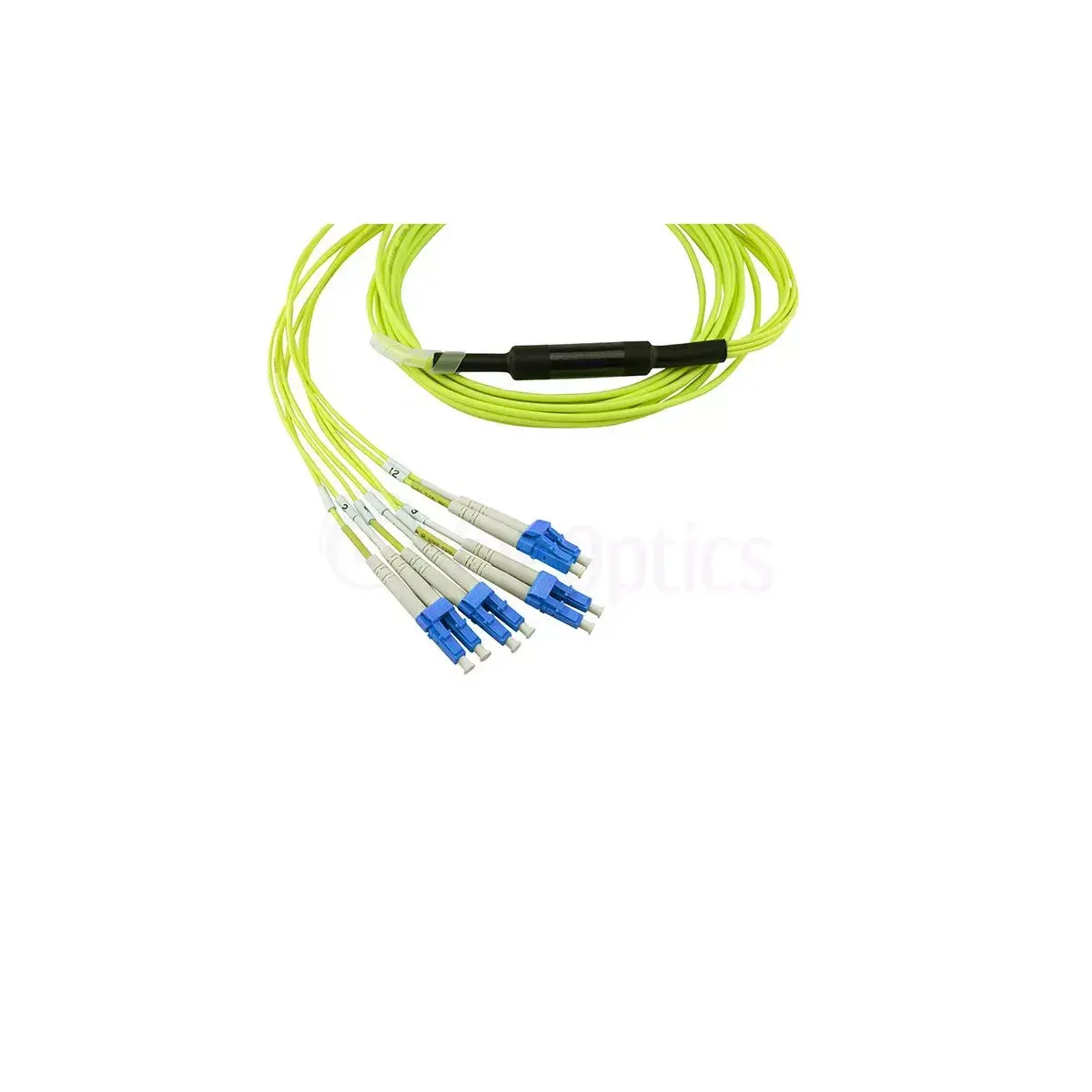

• Savienotājs B: 4 × dubultais LC/UPC
• Serdes skaits: 8
• Darba viļņa diapazons: 1270–1610 nm
• Ievades zudumi: MPO < 0,3 dB, LC < 0,2 dB
• Apvalks: 3,0 mm LSZH, dzeltens

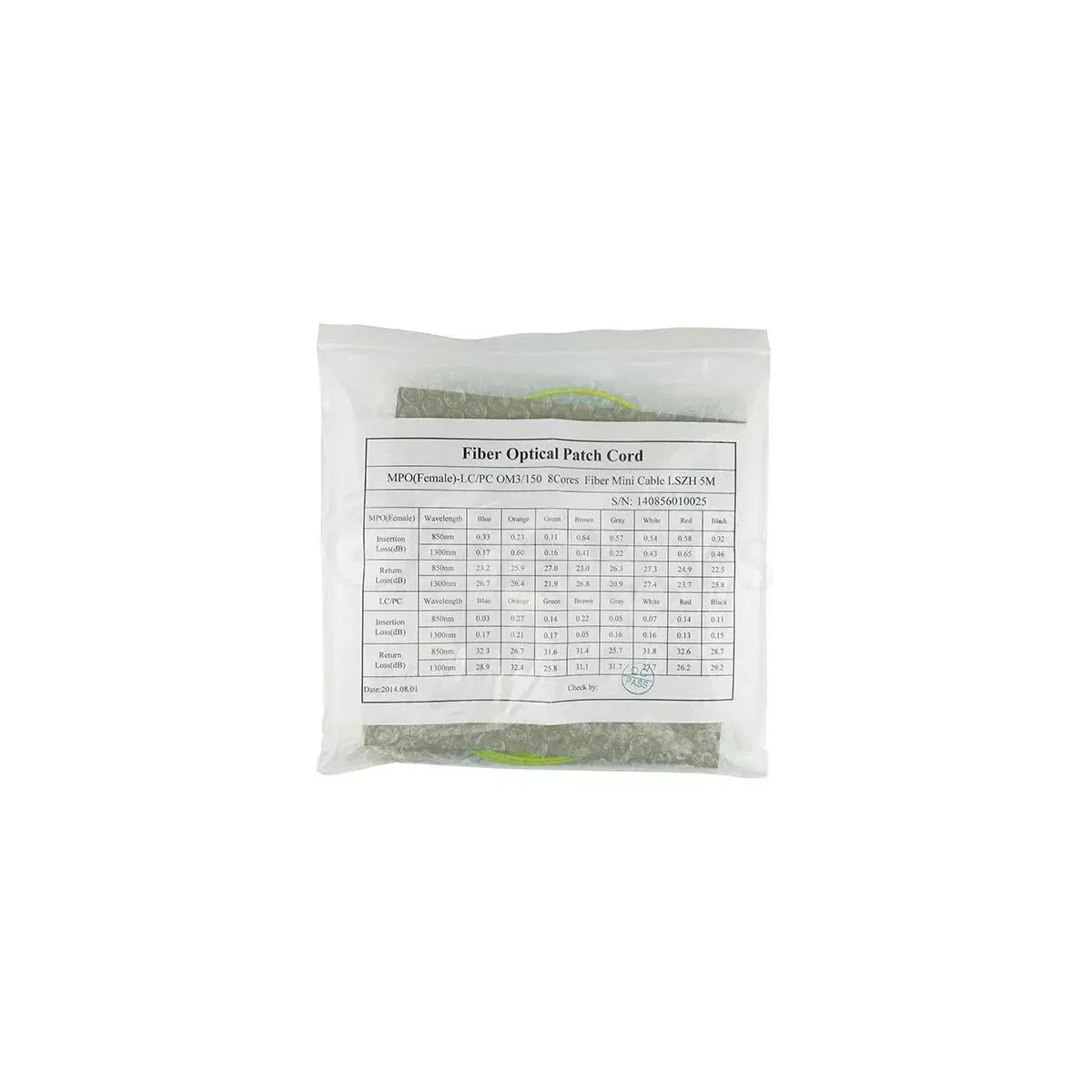

• Testēts ar interferometru un OTDR; iekļauts mērījumu protokols
• Saskaņots ar nozares ugunsdrošības un optiskā kabelēšanas normām

Kā lietot

Pievienojiet MPO/APC galu atbilstošam MPO trunkam, kasetei vai transīveram, un pievienojiet katru LC/UPC dubultspraudni attiecīgajiem LC portiem komutatoros, patch panelēs vai transīveros. Ievērojiet polaritāti un serdes secību, lai saglabātu pareizu optisko kanālu kartēšanu. Kabelis ir preredzmontēts un nav jāveic lauka lodēšana vai pulēšana. Rīkojieties ar konnektoriem pie korpusa, lietojiet aizsargkorpusi un pārbaudiet tīrību pirms savienošanas.

Ieteikumi lietošanai

Pirms uzstādīšanas pārbaudiet polaritāti un MPO pieslēgumu shēmu attiecīgajai kasetei. Pārbaudiet savienotāju virsmas ar mikroskopu un nepieciešamības gadījumā veiciet tīrīšanu. Izvairieties no stingriem kņiegumiem zem minimālā locījuma rādiusa un maršrutējiet kabeli aizsargātos kanālos vai kabelu organizatoros, lai novērstu mehānisku stresu. Saglabājiet mērījumu protokolu pieņemšanas testiem un dokumentācijai.
