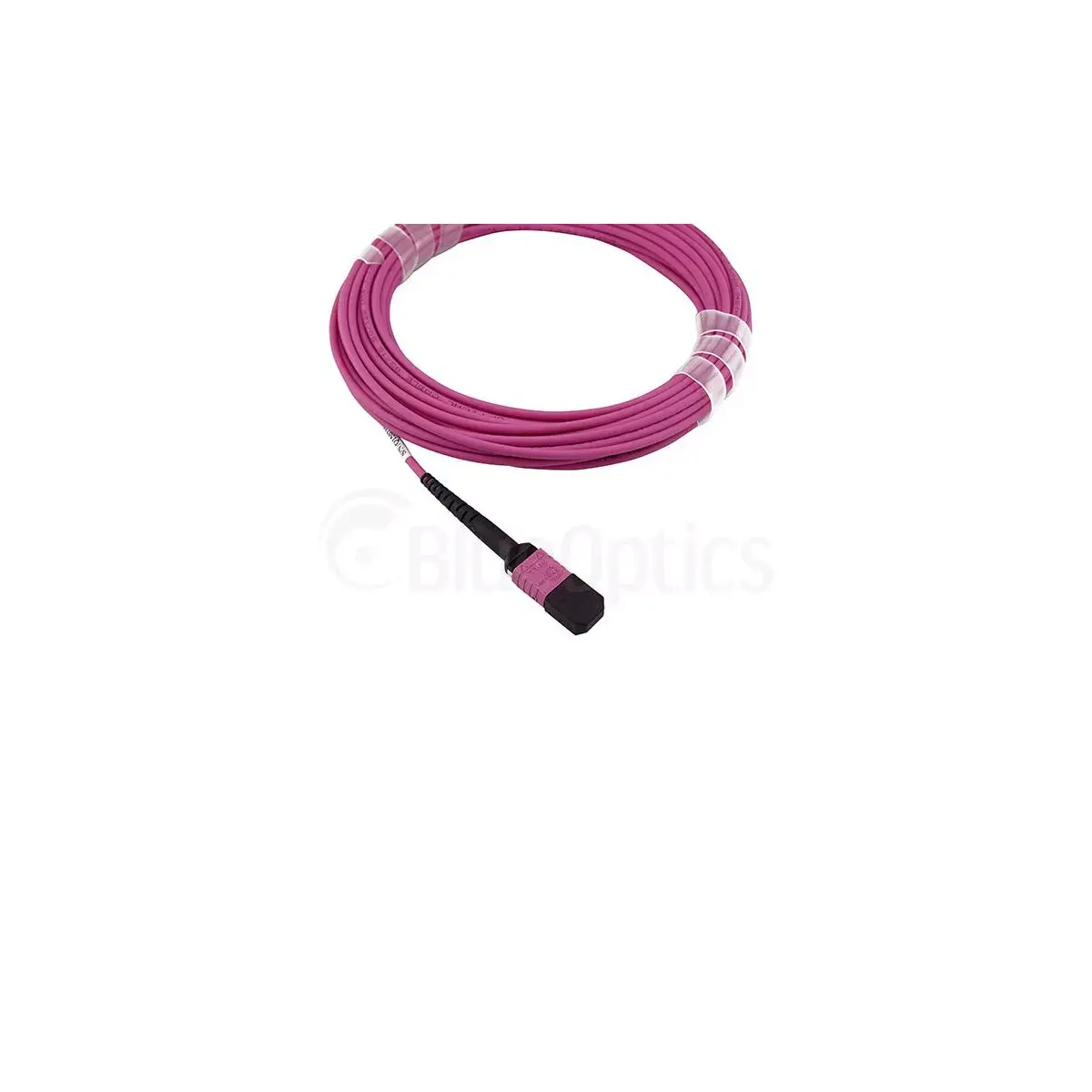

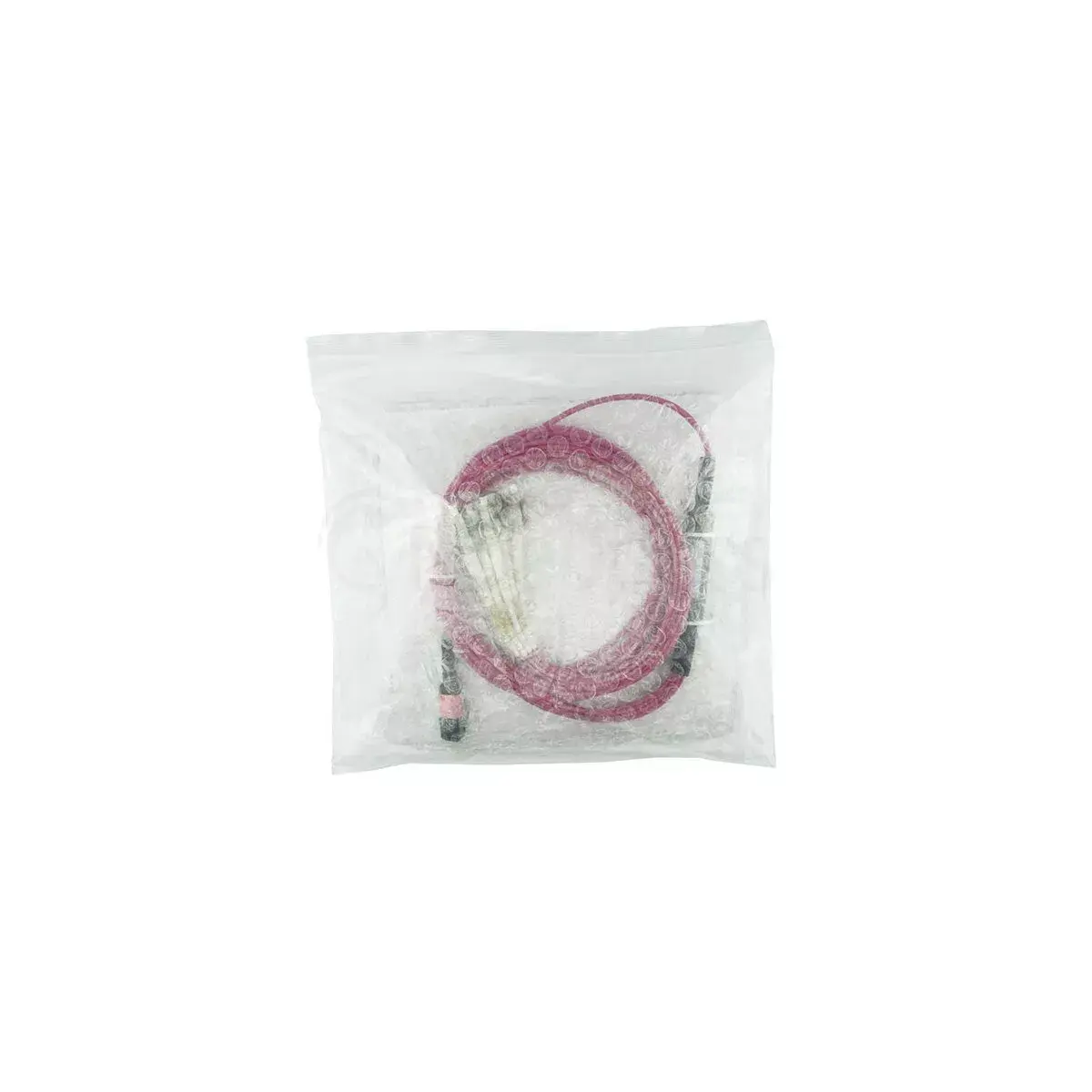

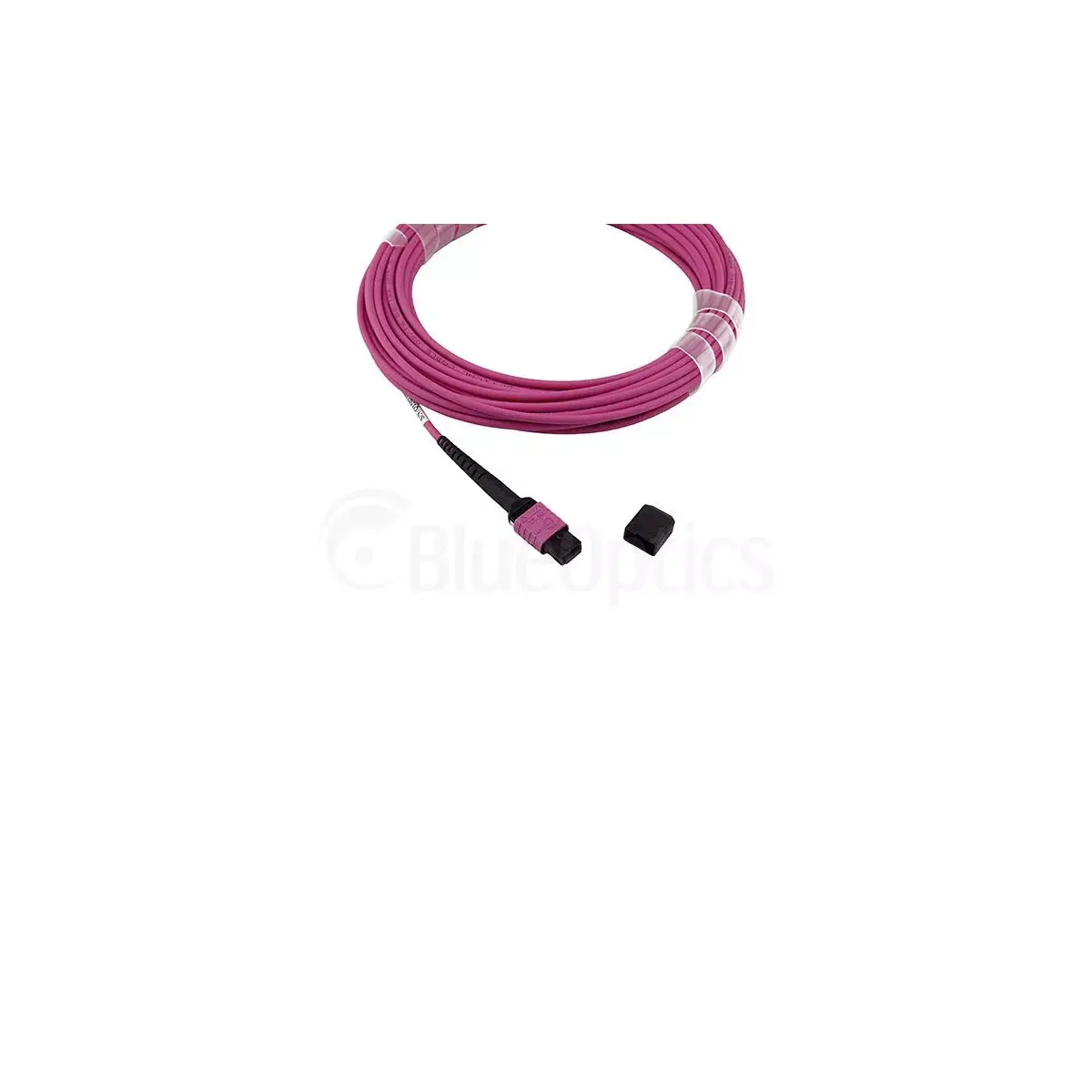

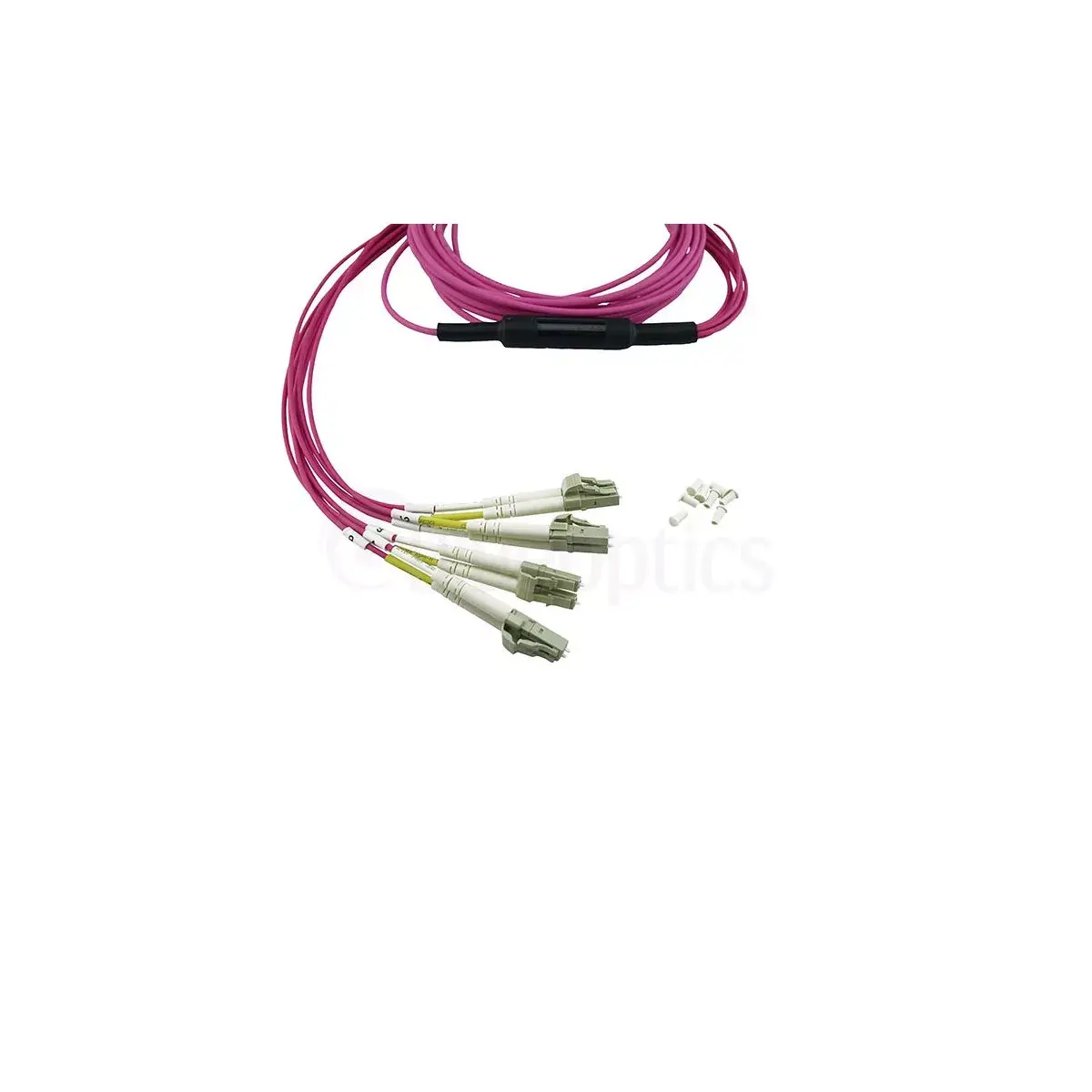

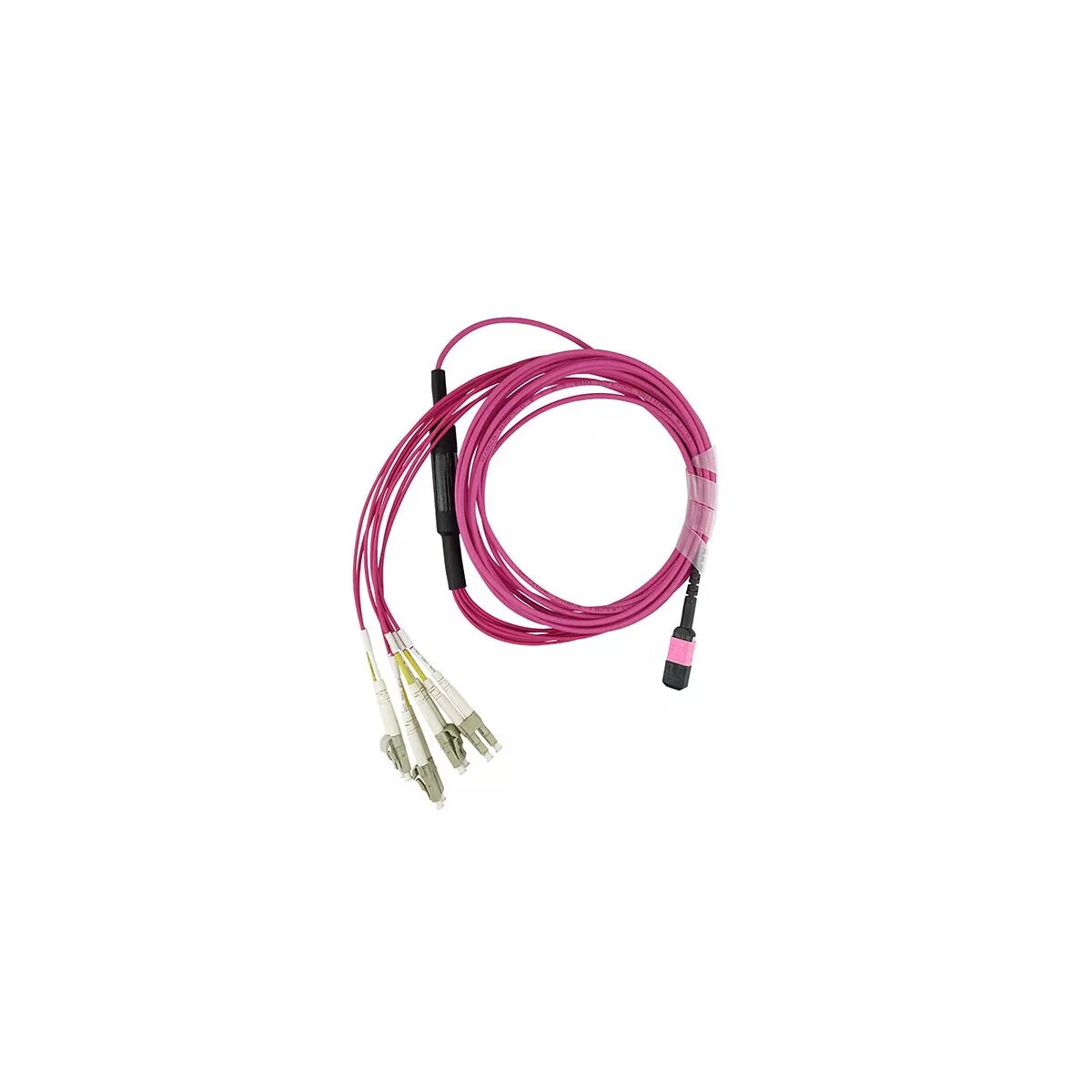

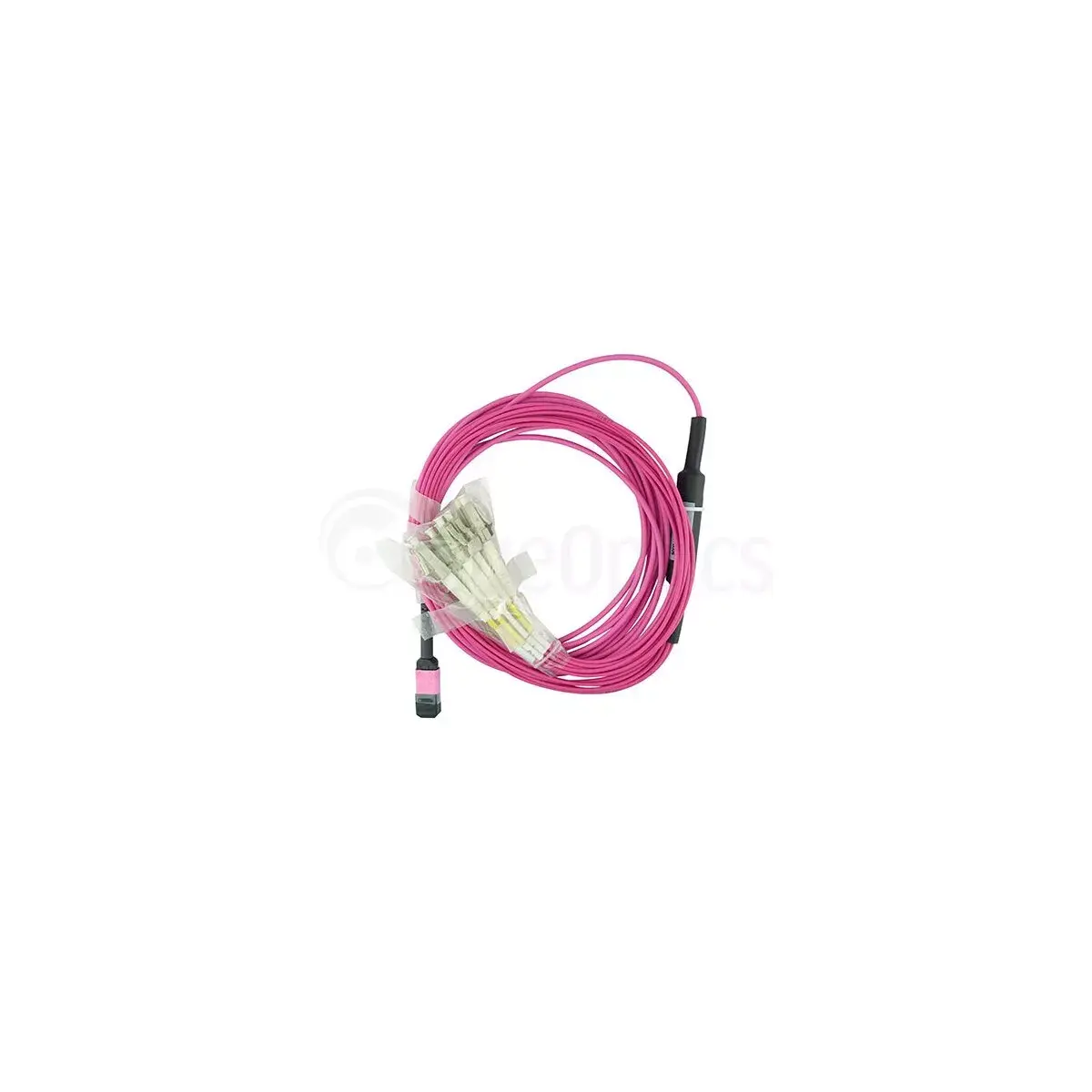

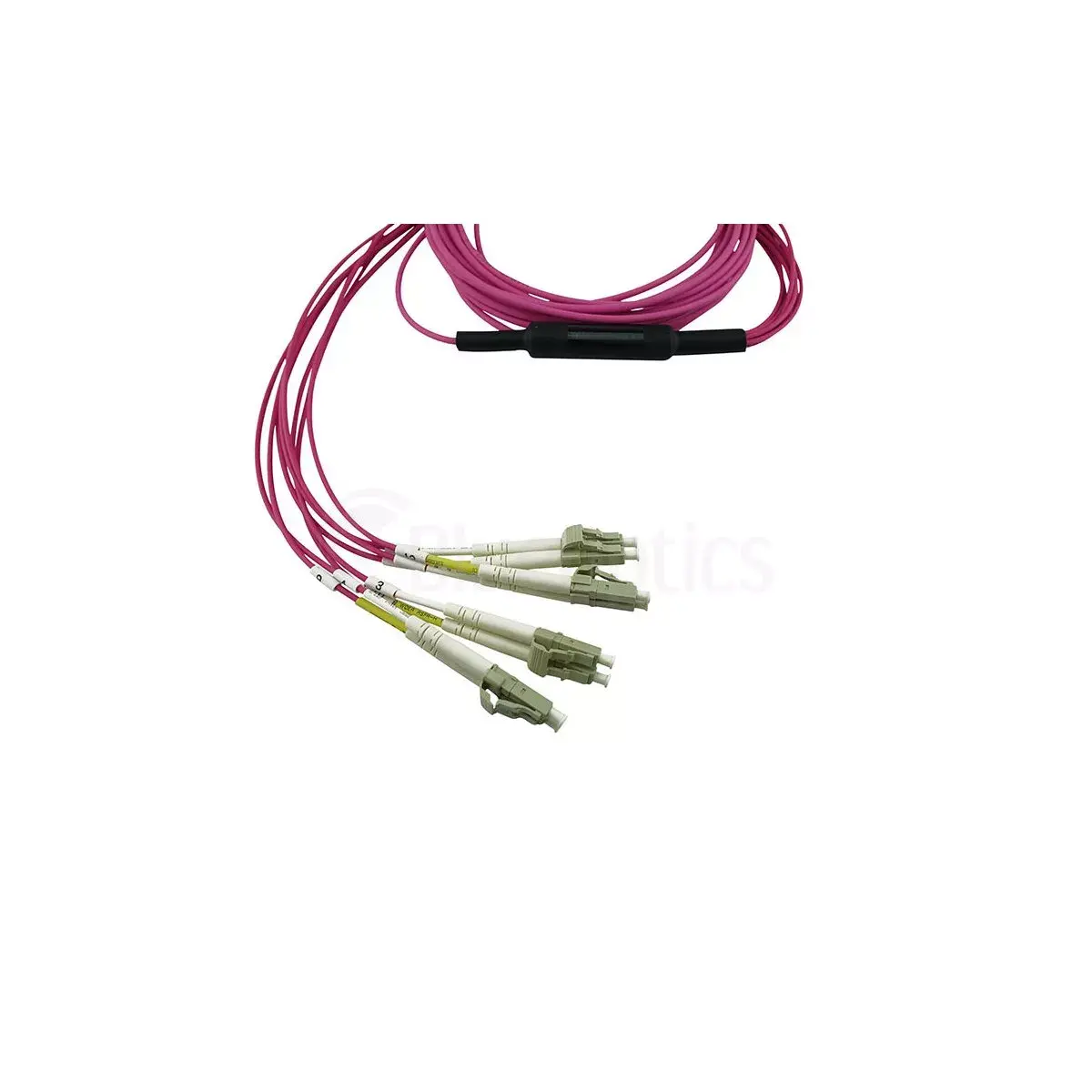

BlueOptics SFP5141FU2MKB InfiniBand šķiedru optikas kabelis 2 m MPO 4x LC

BlueOptics SFP5141FU2MKB ir 2 m InfiniBand optiskais kabelis ar MPO savienotāju vienā galā un 4x LC dublējošiem savienotājiem otrā. Kabelis izmanto multimodālo OM4 šķiedru ar kodola diametru 50 µm, paredzētu 850 nm viļņa garuma transmisijai, un satur 8 serdes (pinout 1-4 un 9-12), kas padara to piemērotu QSFP un citiem daudzkanālu moduļiem. Apvalks ir izgatavots no LSZH (Low Smoke Zero Halogen), kas nodrošina zemu dūmu emisiju un neizdala halogēnus uguns gadījumā. Kabelis atbalsta pilndupleksa datu pārraidi un tiek ražots un testēts, lai nodrošinātu zemu ievades zudumu un augstu atgriešanās zuduma rādītāju.

Priekšrocības

OM4 multimodālā šķiedra un precīza savienotāju izpilde nodrošina stabilu optisko sniegumu un zemu ievades zudumu visos kanālos, kas ir būtiski ātrdarbīgām InfiniBand saitēm. MPO uz 4x LC breakout formāts atvieglo savienojumu ar QSFP un citiem daudzkanālu transīveriem bez šķiedru metināšanas, paātrinot uzstādīšanu un apkopes darbus. Kvalitatīvas šķiedras un keramiskās ferrulas nodrošina ilgu savienojumu kalpošanas laiku. LSZH apvalks un atbilstība nozaru normatīviem samazina ugunsdrošības riskus datu centriem un biroju telpām.

Piemērots

• Ātrdarbīgām InfiniBand saitēm un daudzkanālu QSFP savienojumiem
• Datu centru patch un optisko mugurkaulu paplašināšanai
• Storage area network (SAN) un serveru skapis savienojumiem
• Lokālo tīklu optiskajām mugurkaulēm un kanālu agregācijai

Galvenie parametri

• Garums: 2 metri
• Savienotāji: 1x MPO/UPC uz 4x LC/UPC dublējoši
• Šķiedras veids: multimodāla OM4, 50/125 µm
• Serdes: 8 (pinout 1-4 un 9-12)
• Optimizēta viļņa garums: 850 nm
• Apvalks: LSZH (Low Smoke Zero Halogen), ugunsizturīgs
• Transmisija: pilndupleksa daudzkanālu atbalsts

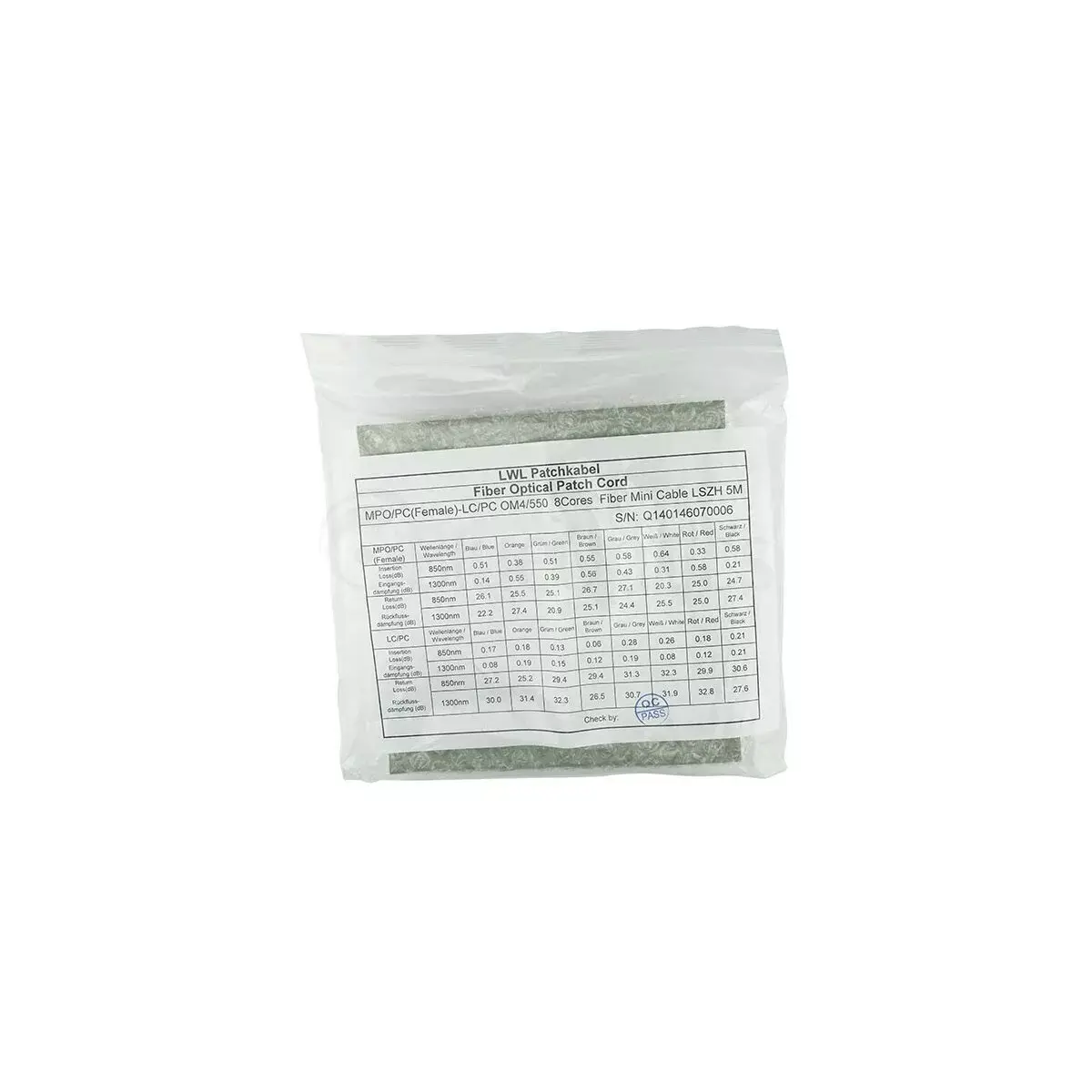

• Testēts uz ievades zudumu un atgriešanās zudumu; piegādāts ar mērījumu protokolu

Kā lietot

Pievienojiet MPO galu MPO kasetes portam vai daudzkanālu transīveram (piemēram, QSFP), un pieslēdziet četrus LC dublējošos savienotājus pie atbilstošajiem LC portiem ierīcēs vai patch panelē. Pirms savienošanas notīriet savienotājus, lai samazinātu ievades zudumu. Ievērojiet minimālo lieces rādiusu multimodālai OM4 šķiedrai un izvairieties no mehāniska stresa; izmantojiet kabeļu organizatorus un nenospiediet kabeli ar stiprinājumiem. Breakout izmantošanai nav nepieciešama metināšana vai lauka gala apdare.

Ieteikumi lietošanai

Pirms instalēšanas un apkopes pārbaudiet savienotāju tīrību un uzglabājiet neizmantotos galiņus ar putekļu aizsargvāciņiem. Maršrutējiet kabeli tā, lai izvairītos no asām liekumus un pārmērīgas spriedzes, izmantojot nekustīgus un nekompresējošus stiprinājumus. Kritiskās uzstādēs saglabājiet iekļauto mērījumu protokolu un ievērojiet vietējos ugunsdrošības un kabeļu izvietošanas standartus.
