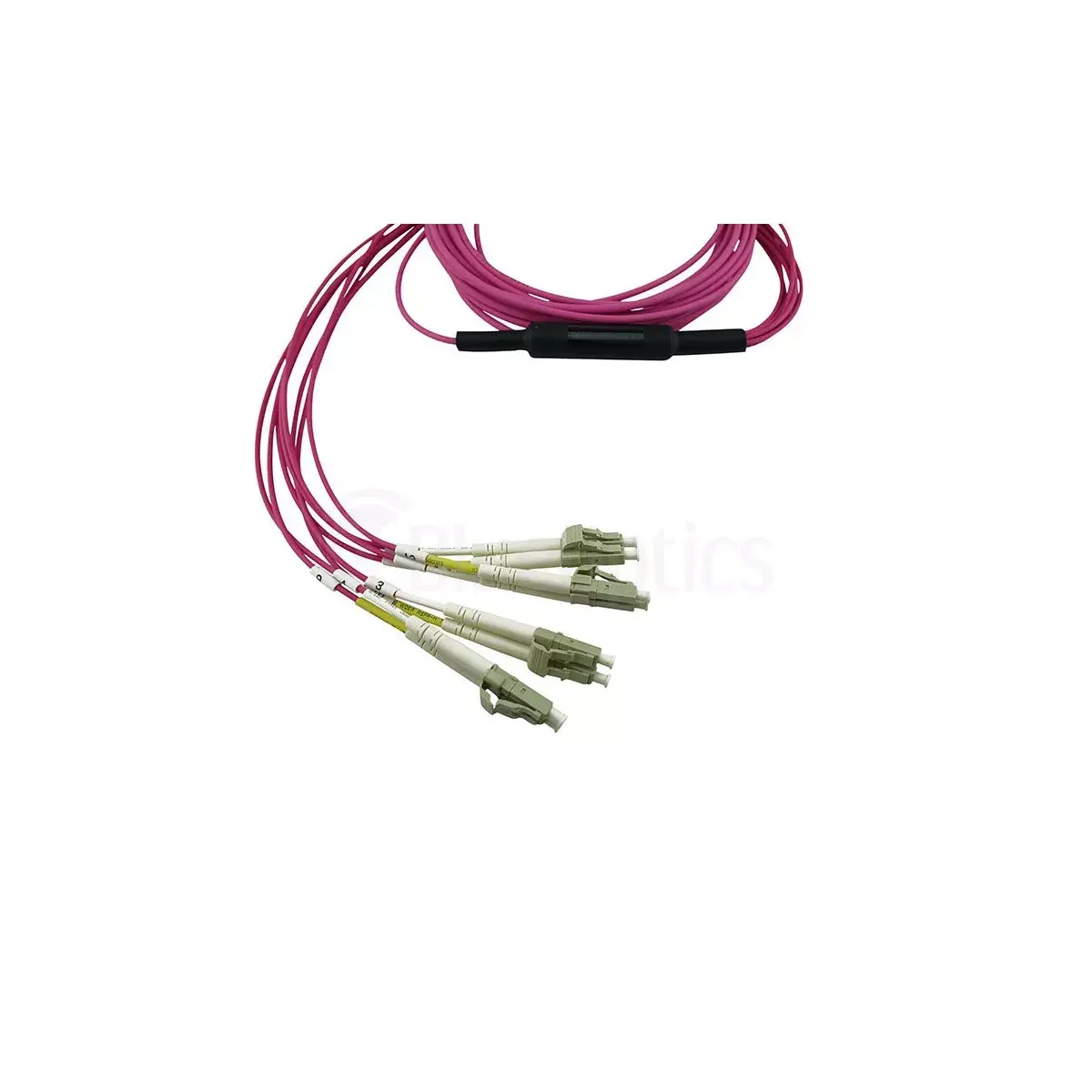

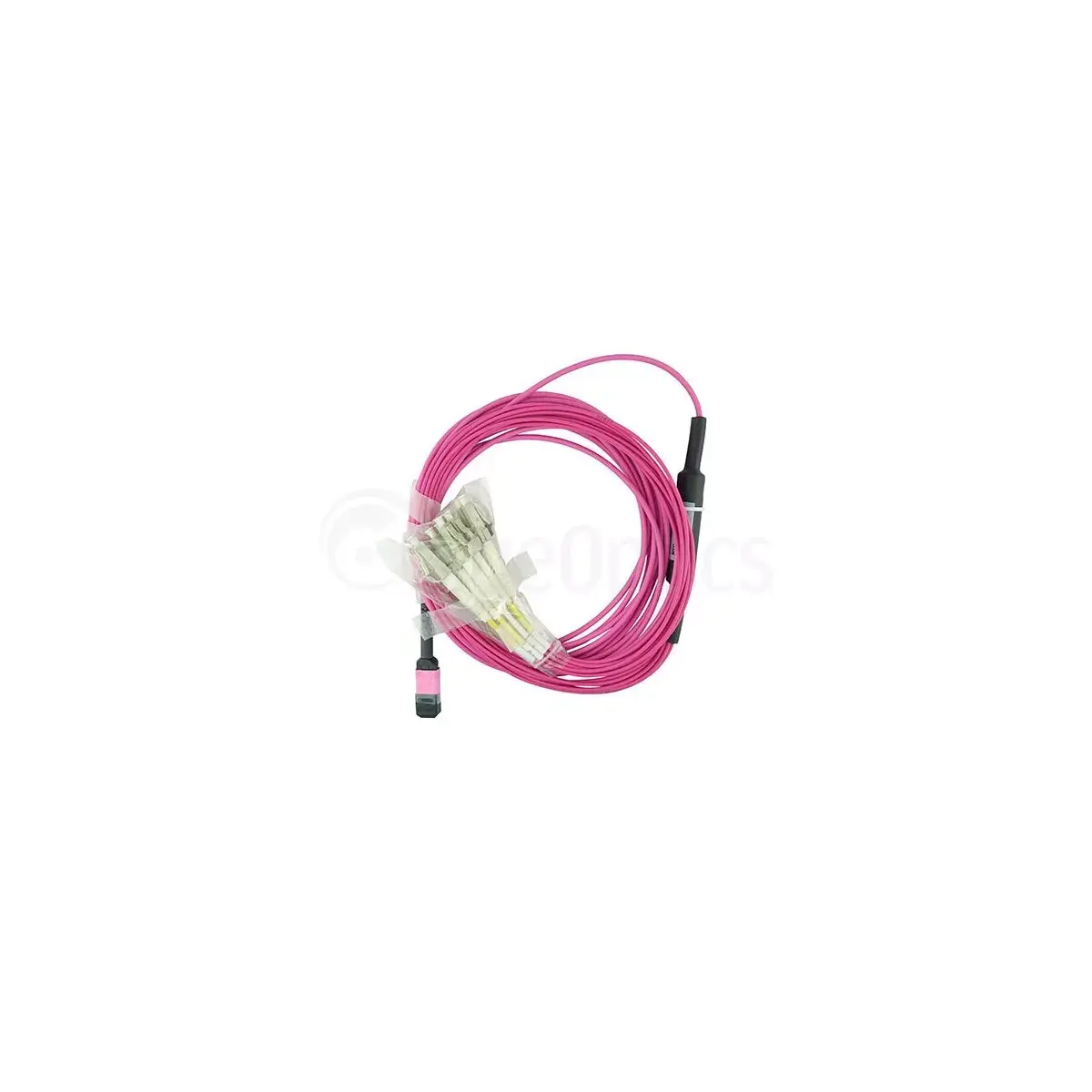

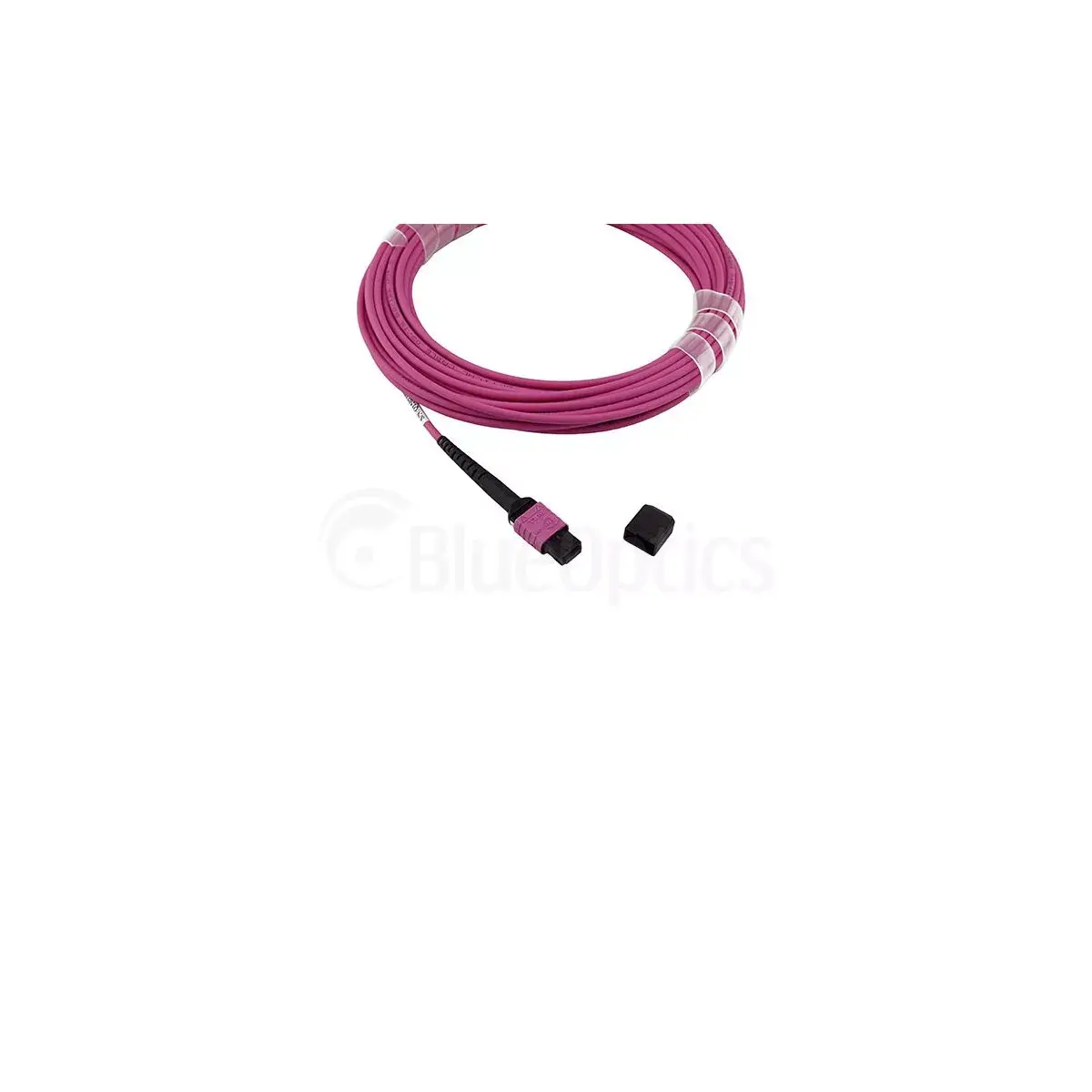

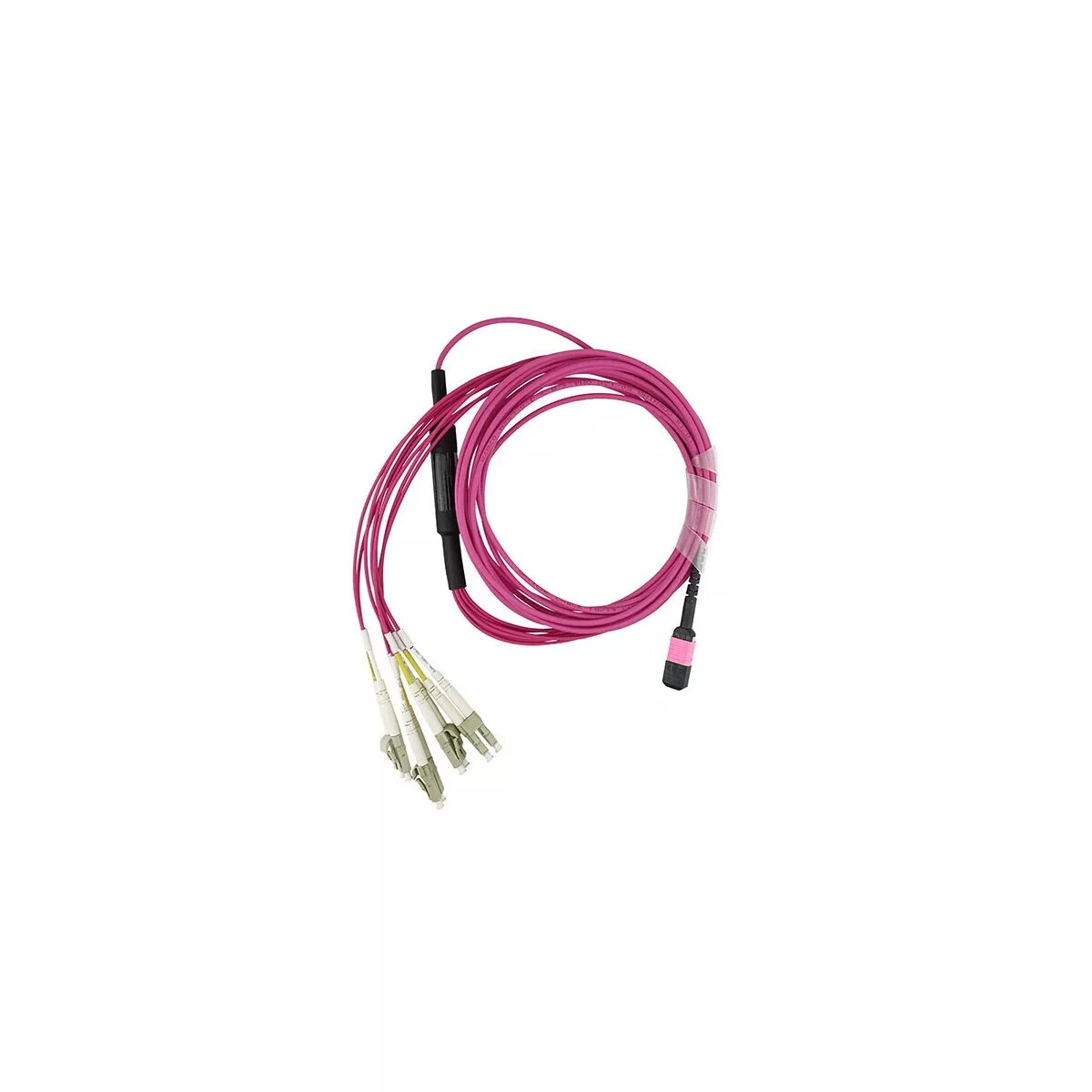

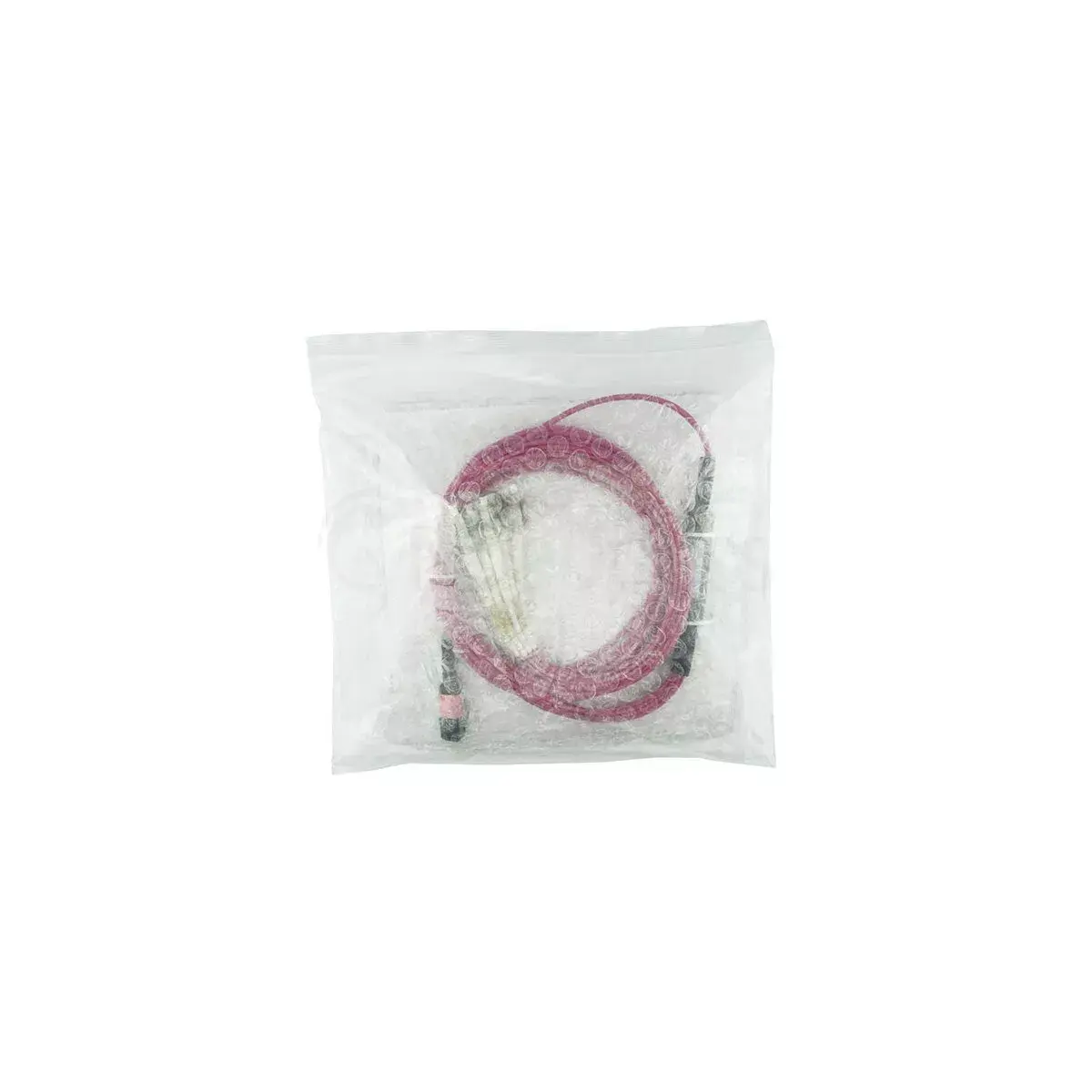

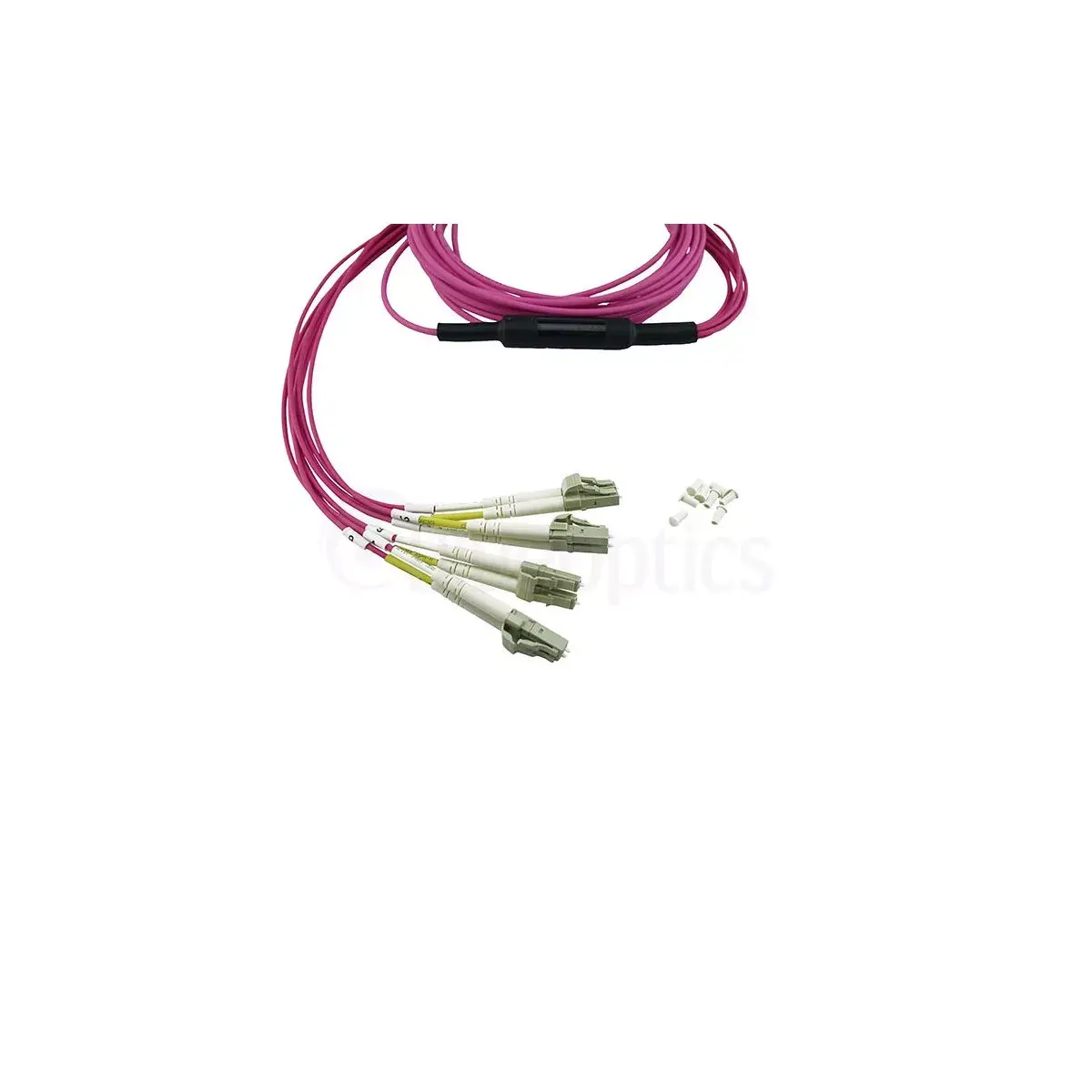

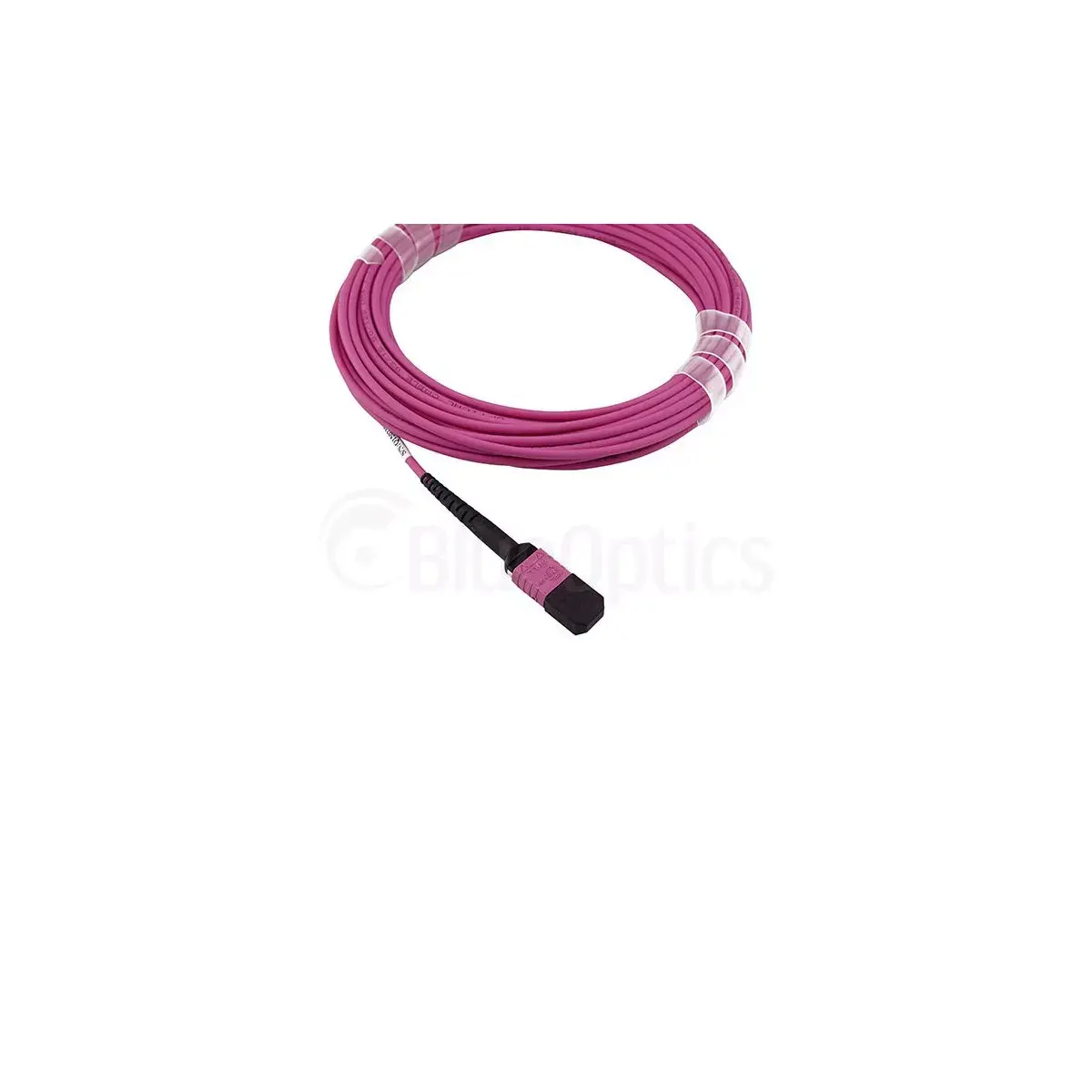

BlueOptics SFP5141FU7.5MKB InfiniBand optiskā šķiedra kabelis 7.5 m MPO/UPC 4xDuplex LC/UPC

BlueOptics SFP5141FU7.5MKB ir 7,5 m OM4 multimodālais MPO/UPC uz 4x Duplex LC/UPC optiskais šķiedras sadalītāja kabelis, paredzēts InfiniBand un ātrdarbīgām tīkla savienojumu situācijām. Kabelis izmanto G50/125 µm OM4 šķiedru ar LSZH (Low Smoke Zero Halogen) magenta apvalku un 8 serdes (pinout 1-4 un 9-12), kas piemērots QSFP lietojumam. Tipiskās ievades zudumu vērtības ir zemas (MPO < 0,3 dB; LC < 0,2 dB), un katram kabelim pievienots mērījumu protokols ar ievades un atgriešanās zuduma rādītājiem. Konstrukcija atbilst nozaru standartiem optiskai veiktspējai un drošībai.

Priekšrocības

Iepriekš salikts OM4 MPO uz 4x LC kabelis atvieglo montāžu, novērš nepieciešamību pēc šķiedru sapludināšanas un specializētiem instrumentiem, ļaujot ātrāk uzstādīt un samazināt apmācību izmaksas. LSZH apvalks ierobežo dūmu emisiju un neizdala halogēnus uguns gadījumā. Savienotāji ar cirkonija keramikas ferrulām un zīmola komponentēm nodrošina stabilu kontaktvirsmas kvalitāti un ilgu savienošanas ciklu skaitu. Katra vienība tiek pārbaudīta ar interferometru un OTDR, un piegādāta ar mērījumu protokolu kvalitātes pārbaudei.

Piemērots

• Datu centru augstas blīvuma trunkēšana un skapju savienojumi
• QSFP uz LC dublētām joslām InfiniBand un Ethernet izvietojumos
• Serveru un SAN (uzglabāšanas sistēmu) interfeisi
• MPO kasetēm un patch paneļiem paredzētas ātras uzstādīšanas

Galvenās specifikācijas

• Šķiedras tips: multimode OM4 (G50/125 µm)
• Garums: 7,5 metri
• Savienotājs A: MPO/UPC
• Savienotājs B: 4 x Duplex LC/UPC
• Serdes skaits: 8 (pinout 1-4 un 9-12)
• Tipiskie MPO ievades zudumi: < 0,3 dB
• Tipiskie LC ievades zudumi: < 0,2 dB
• Apvalks: LSZH, magenta, 3,0 mm
• Optimālā viļņa garums: 850 nm multimodālām līnijām

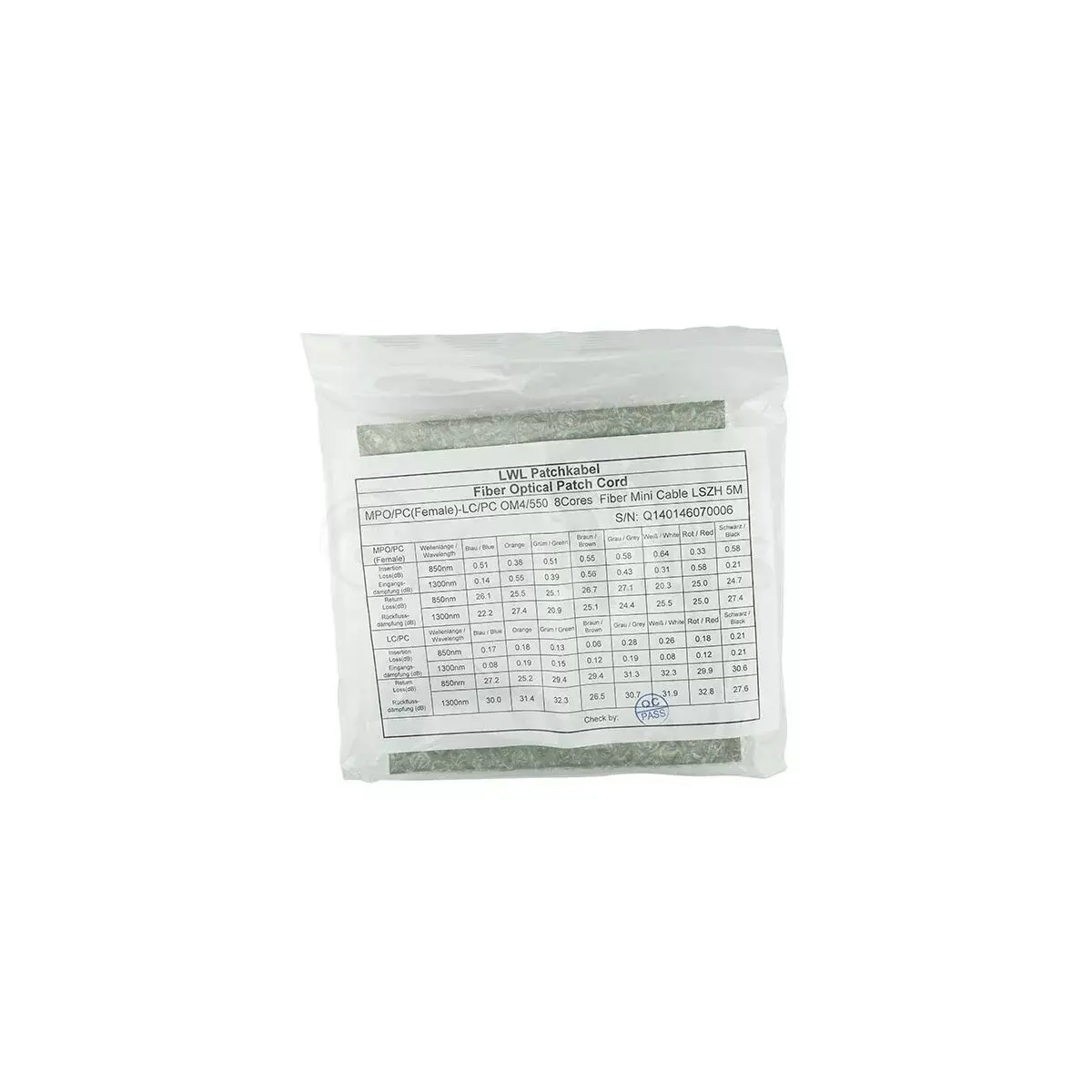

• Testēts ar interferometru un OTDR; mērījumu protokols iekļauts
• Atbilstība: Telcordia GR-326-Core un attiecīgie IEC/EN ugunsdrošības un drošības standarti

Kā lietot

Pievienojiet MPO konektoru MPO spraudnim uz transīvera vai kasetes, un 4 dublētos LC konektorus savienojiet ar attiecīgajiem LC portiem uz ierīcēm vai paneļiem. Pārliecinieties, ka konektoru virsmas ir tīras pirms savienošanas, lai samazinātu ievades zudumus. Izmantojiet pievienoto mērījumu protokolu, lai pārbaudītu ievades un atgriešanās zuduma vērtības atbilstību jūsu tīkla prasībām. Novērst asus saliekumus un nostipriniet kabeli, lai novērstu mehānisku spriegumu uz savienotājiem.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju, ievērojiet minimālos saliekuma rādiusus, glabājiet aizsargvāciņus līdz brīdim, kad veicat savienojumu, un izmantojiet saderīgas MPO kasetes vai ražotāja ieteiktos adapterus pārejas risinājumiem uz LC. Regulāri pārbaudiet un tīriet savienojumus augstas blīvuma instalācijās, lai saglabātu zemas pazušanas vērtības un uzticamas līnijas.
