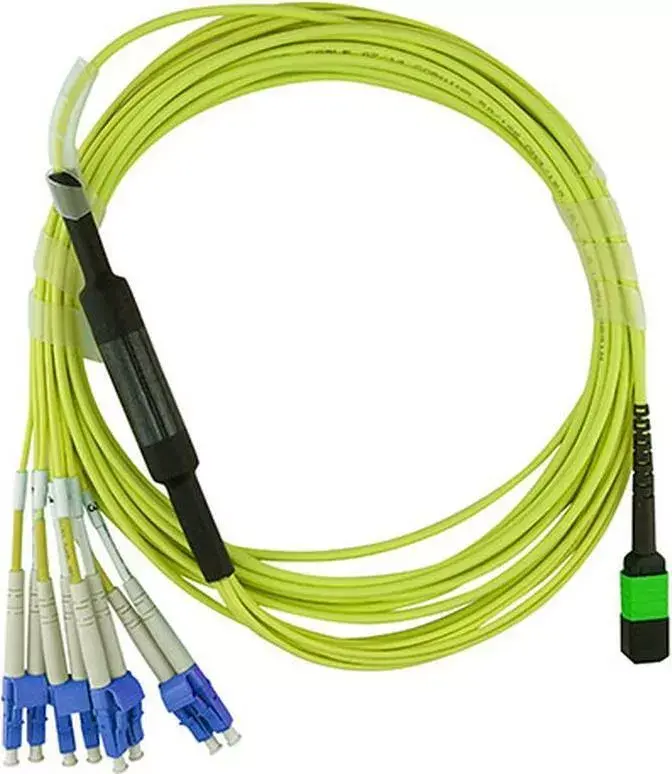

CBO kabelis MTP uz 4x LC Breakout G.657.A1 Singlemode 7.5 m ir šķiedru sadales risinājums augstas blīvuma optiskām instalācijām. Tas pārvērš vienu MTP/MPO daudzšķiedru savienojumu četros LC vienšķiedru termināļos, izmantojot G.657.A1 izliecienizturīgu vienmode šķiedru, ar kopējo garumu 7,5 metri. Kabelis paredzēts kompaktai maršrutēšanai un mazāka līkuma rādiusa prasību apmierināšanai datu centros, telekomunikāciju skapjos un patch panelēs, saglabājot vienmode pārraides īpašības.
Priekšrocības
Šis MTP uz 4x LC breakout kabelis nodrošina uzticamu daudzšķiedru pāreju uz vairākām LC pieslēgvietām vienā montāžā, samazinot atsevišķu kabelu un savienotāju skaitu. G.657.A1 izliecienizturīgā šķiedra samazina zudumus pie stingrām līknēm un kabelu vadības elementiem. 7,5 m garums ir piemērots gan iekš‑stenda, gan starp‑stendu savienojumiem, vienlaikus atvieglojot kabelu pārvaldību.
Piemērots
- Augstas blīvuma datu centru mugurkaula un patch risinājumiem
- Telekomunikāciju sadales skapjiem un aprīkojuma telpām
- Optiskiem savienojumiem starp stendiem un iekšējiem stendiem ar vienmode šķiedru
- Uzstādēm ar ierobežotu līkuma rādiusu vai kompaktu kabeļu maršrutēšanu
Galvenie parametri
- Savienotāju konfigurācija: 1x MTP/MPO uz 4x LC
- Šķiedras tips: vienmode G.657.A1 (izliecienizturīga)
- Kabeļa garums: 7,5 metri
- Fabrikas polijas savienotāji: gatavi LC termiņi, piemēroti patchšanai
- Lietojuma vide: iekštelpu strukturētā kabeļošana un patch paneļi
Kā lietot
Novietojiet kabeli pa kabelvadības ceļiem un nostipriniet to, lai novērstu slodzi uz savienotājiem. Pievienojiet MTP/MPO galu atbilstošam trunk portam vai kasetei, pārbaudot atslēgas orientāciju un polaritāti. Ievietojiet LC savienotājus attiecīgajos portos patch panelī, transīveros vai aprīkojumā un pārbaudiet polaritāti un zudumu budžetu, veicot gala‑līdz‑galam testēšanu. Instalācijas laikā izvairieties no asiem līkumiem un pārmērīgas stiepšanas, lai saglabātu šķiedras darbību.
Ieteikumi lietošanai
Veiciet optisko testēšanu pēc uzstādīšanas, lai apstiprinātu ievietošanas zudumus un polaritāti. Integrējot augstas blīvuma paneļos, izmantojiet savietojamas MTP/MPO kasetes vai moduļus, regulāri tīriet savienotājus un nodrošiniet stresa mazināšanu. Izvēlieties maršrutus, kas ņem vērā G.657.A1 priekšrocības, vienlaikus novēršot mehāniskus bojājumus.
