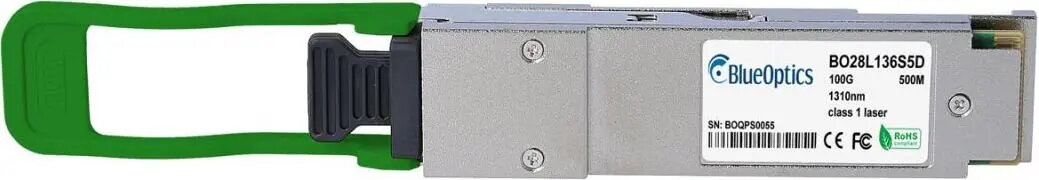

BlueOptics QSFP28 transīvers X50210A-BO, 100GBASE-DR, LC-Duplex, vienmodes 1310 nm, PAM4, 500 m, DDM/DOM

BlueOptics QSFP28 Transceiver X50210A-BO ir saderīgs 100GBASE-DR optiskais modulis, kas nodrošina vienkodola (singlemode) savienojumu ar LC-duplex savienotājiem pie 1310 nm un PAM4 modulācijas. Modulis atbalsta kanālus līdz 500 metriem un ietver digitālo diagnostiku (DDM/DOM) optisko parametru reāllaika uzraudzībai. Darbības temperatūras diapazons ir no 0°C līdz +70°C, un modulis ir paredzēts datu centru augstas caurlaidības savienojumiem un kampausa mugurkaula segmentiem.

Priekšrocības

BlueOptics QSFP28 X50210A-BO nodrošina 100 Gbit/s veiktspēju PAM4 modulācijā un ir savietojams ar standarta QSFP28 portiem, izmantojot LC-duplex vienkodola optiku. Iebūvētā DDM/DOM funkcija ļauj monitorēt sūtīšanas un saņemšanas jaudas, temperatūru un barošanas spriegumu, kas palīdz uzturēt savienojuma darbību un atvieglo problēmu risināšanu. 500 metru darbības attālums pie 1310 nm aptver biežākās īsā attāluma vienkodola lietojumsituācijas datu centros un kampausa infrastruktūrā.

Piemērots

• Datu centru top-of-rack un spine-to-spine 100G savienojumiem
• Kampausa mugurkaula un agregācijas līnijas, kas prasa 100G vienkodola savienojumus
• Augstas veiktspējas skaitļošanas tīkli un optiskās pārejas
• Tīkla atjauninājumiem, kur nepieciešama QSFP28 formfaktora saderība

Kad tas var nebūt piemērots

Šis transīvers paredzēts vienkodola optikai un LC-duplex savienotājiem, tāpēc tas nav piemērots multimode vidi vai risinājumiem ar MPO/MTP savienojumiem. Ja nepieciešams pārraidīt signālu uz attālumu virs 500 metriem vai nepieciešama cita viļņa garuma izeja (ne 1310 nm), jāizvēlas cits modulis. Turklāt QSFP28 modulis prasa 100G saderīgu portu — 10G/25G porti nebūs atbalstīti.

Galvenās specifikācijas

• Formfaktors: QSFP28
• Pārsūtīšanas ātrums: 100 Gbit/s
• Optiskais interfeiss: LC-duplex, singlemode
• Viļņa garums: 1310 nm
• Modulācija: PAM4
• Maksimālais attālums: līdz 500 metriem
• Monitorings: DDM/DOM (digitālā diagnostika)
• Darbības temperatūra: 0°C līdz +70°C

Kā lietot

Ievietojiet BlueOptics QSFP28 X50210A-BO saderīgā QSFP28 portā uz slēdža vai maršrutētāja, pārliecinoties, ka modulis ir pareizi nostiprināts. Pievienojiet LC-duplex singlemode patch kabeli ar pareizu polaritāti. Pārbaudiet, vai iekārta atpazīst moduli un vai porta konfigurācija atbilst 100G PAM4 darbībai. Izmantojiet DDM/DOM funkcijas vai tīkla pārvaldības rīkus, lai uzraudzītu optiskos parametrus pēc savienojuma izveides. Ievērojiet ražotāja ieteikumus par ESD aizsardzību un karstās nomaiņas procedūrām.

Uz ko pievērst uzmanību pirms pirkuma

• Pārliecinieties, ka jūsu slēdzis vai maršrutētājs atbalsta QSFP28 un 100G PAM4 moduļus
• Apstipriniet, ka ir pieejams LC-duplex singlemode kabeļs un pareiza polaritāte
• Noteikti pārbaudiet, vai kanāla attālums nepārsniedz 500 metrus
• Ņemiet vērā vides temperatūras prasības uzstādīšanas vietā

Lietošanas ieteikumi

Lai nodrošinātu stabilu darbību, izmantojiet rūpnīcā pārbaudītus vienkodola LC patch kabeļus, ieslēdziet DDM/DOM uzraudzību un pārliecinieties par programmaparatūras un vadītāju savietojamību ar hostierīci. Nepārsniedziet norādītos temperatūras un attāluma ierobežojumus un ievērojiet ESD drošības pasākumus moduļa apstrādē.
