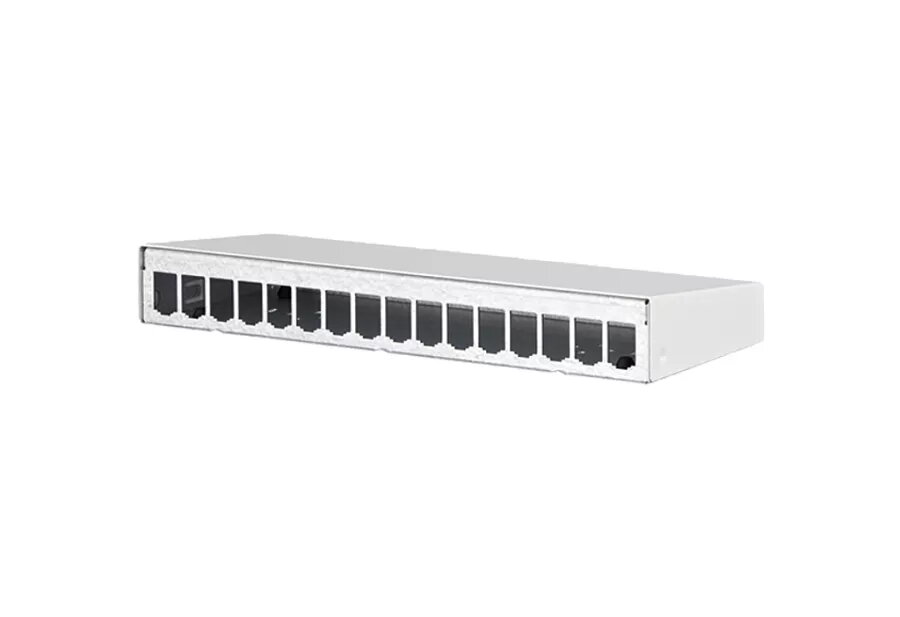

Patch panel aksesuārs BTR NETCOM 130861-1602-E

BTR NETCOM 130861-1602-E ir virsmas montējams, neapgādāts moduļu korpuss no cietā tērauda loksnes, paredzēts individuālu moduļu uzstādīšanai modulārā dizainā. Augšējā daļa ir putekļkrāsota RAL 9010 un to var novietot vai noņemt bez skrūvēm, kas nodrošina ātru piekļuvi. Korpuss atbalsta potenciālu izlīdzināšanu ar kontakta tapas palīdzību un apakšējā daļā paredz papildu kabeļu fiksāciju ar stiprām saitēm. Paredzēts tiešai sienas montāžai, darbvirsmas novietošanai un DIN sliedes uzstādīšanai, izmantojot DIN rail adapteri mini FS. 3- un 4-portu variantu apakšējās daļas var noņemt; pieejama papildu 60 mm stiprināšanas brīvkopa. Pēc izvēles pieejami aksesuāri: mini savienojumu kaste (mini splice tray) un 2 x 12 variantam — kabeļu fiksators 130861-24ZE-E. Portu varianti: 3, 4, 6, 8, 12, 16 un 2 x 12.

Priekšrocības

Ciets tērauda korpuss nodrošina mehānisku izturību, savukārt RAL 9010 pārklājums nodrošina neitrālu izskatu. Augšējās daļas noņemšana bez instrumentiem vienkāršo uzstādīšanu un apkopi. Potenciālu izlīdzināšana ar kontakta tapu un papildu kabeļu stiprināšana uzlabo drošību un kabeļu vadību. Vairākas montāžas iespējas — uz sienas, uz darbvirsmas vai uz DIN sliedes ar adapteri — padara korpusu daudzpusīgu. Papildu aksesuāri ļauj pielāgot korpusu konkrētām kabelēšanas prasībām.

Piemērots

• Patčvadu organizēšanai un noslēgšanai mazās tīklu skapjos un komunikācijas punktos
• Virsmas montāžai tīkla moduļiem birojos, serveru telpās un dzīvojamās telpās
• DIN sliedes uzstādījumiem, izmantojot mini FS adapteri
• Uzstādījumiem, kuriem nepieciešama potenciālu izlīdzināšana un papildu kabeļu fiksācija

Atslēgas tehniskie parametri

• Ražotājs: BTR
• Modelis / MPN: 130861-1602-E
• EAN: 4250184118794
• Materiāls: cietā tērauda loksne
• Krāsa: augšējā daļa putekļkrāsota RAL 9010 (balta)
• Montāža: sienas montāža, darbvirsma, DIN sliede (ar mini FS adapteri)
• Portu varianti: 3, 4, 6, 8, 12, 16 un 2 x 12
• Aksesuāri: pēc izvēles mini splice tray; kabeļu fiksators 2 x 12 variantam (130861-24ZE-E)

Kā lietot

Piestipriniet korpusu pie sienas, novietojiet uz darba virsmas vai uzstādiet uz DIN sliedes, izmantojot mini FS adapteri. Noņemiet augšējo daļu bez instrumentiem, lai piekļūtu moduļu uzstādīšanas vietām un ievietotu vajadzīgos moduļus. Pievienojiet potenciālu izlīdzināšanu ar kontakta tapu, ja nepieciešams. Vadi jāizvada caur apakšējiem atverēm; 3- un 4-portu modeļos nepieciešamības gadījumā noņemiet apakšējo paneli, lai iegūtu papildu brīvību, un nostipriniet kabeļus ar kabeļu saitēm un 60 mm stiprināšanas vietām. Uzstādiet pēc izvēles pieejamo mini splice tray vai 130861-24ZE-E fiksatoru atkarībā no vajadzībām.

Ieteikumi lietošanai

Stacionāriem risinājumiem nodrošiniet potenciālu izlīdzināšanu un izmantojiet kabeļu fiksāciju, lai samazinātu slodzi uz savienojumiem. Izvēlieties portu variantu un papildu aksesuārus atbilstoši pārvaldāmo patčvadu daudzumam un tipam.
