Vadu savienotājs METZ CONNECT 130B22-E Silver

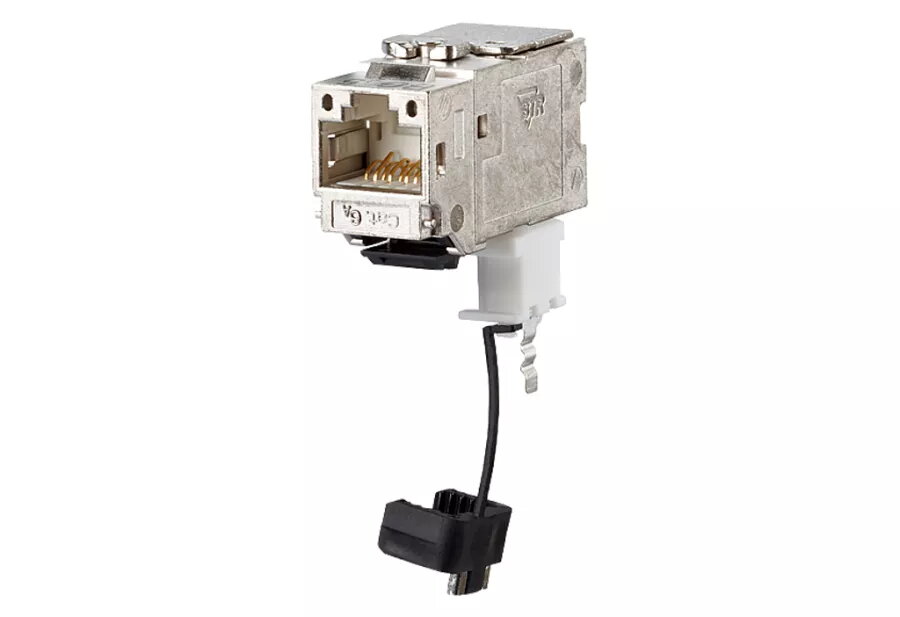

METZ CONNECT 130B22-E Silver ir modulārs Cat.6A RJ45 savienotājs keystone montāžai ar 270° kabeļa ievadi. Viens gabals—atkārtoti lietojams korpuss ar cinka liešanas apdari nodrošina kompaktus izmērus (14,7 mm platums, 36 mm dziļums, 29 mm augstums). Savietojams ar vienkāršajām un daudzvadu vadītājām, piegādāts 10 gab. iepakojumā. Sertificēts Cat.6A veiktspējai un piemērots 10 GBit Ethernet, PoE risinājumiem un HDBaseT.

Priekšrocības

Uzstādīšana bez speciālu instrumentu nepieciešamības: sprieguma atbalsts (strain relief) aizslēdzas tieši uz stuffer cap. IDC spailes nodrošina vienkāršu savienošanu vadītājiem AWG 26/1–22/1 (cietie) un AWG 26/7–22/7 (pītie). Stuffer cap iekļauj kabelu vadības risinājumu, kas der arī stipri vītotiem kabeļiem, un T568A/T568B vadu izvietojums ir norādīts uz vāciņa. Komponentu pārbaudes un GHMT sertifikācija apstiprina atbilstību starptautiskajiem standartiem.

Piemērots

• Strukturētas kabeļu instalācijas ar Cat.6A prasībām
• 10 GBit Ethernet savienojumiem (IEEE 802.3an)
• Attālās barošanas risinājumiem (PoE, PoE+, UPoE)
• AV pārraidēm, izmantojot HDBaseT

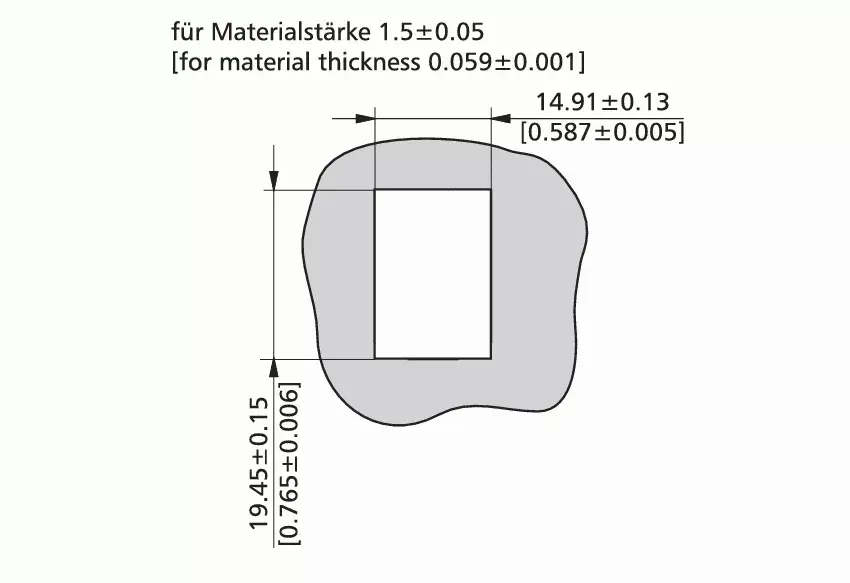

• Keystone paneļiem un ierīču ligzdām

Svarīgākās specifikācijas

• Produkts: METZ CONNECT 130B22-E Silver (vadu savienotājs)
• Tips: modulārs Cat.6A RJ45 terminālis, keystone, 270° kabeļa ievade
• Korpuss: viengabala, cinka liešanas apdare
• Atbalstītie vadītāji: cietie AWG 26/1–22/1, pītie AWG 26/7–22/7 (IDC)
• Standarti un sertifikācija: GHMT Cat.6A re-embedded PVP; komponentu testēšana pēc ISO/IEC 11801 Ed.2.2, DIN EN 50173-1, TIA/EIA-568-C.2 un IEC 60603-7-51; atbilstība class EA līdz 500 MHz
• Testēta frekvence: komponents līdz 600 MHz, pieslēgums līdz 800 MHz
• Lietojumi: 10 GBit Ethernet, PoE/PoE+/UPoE, HDBaseT

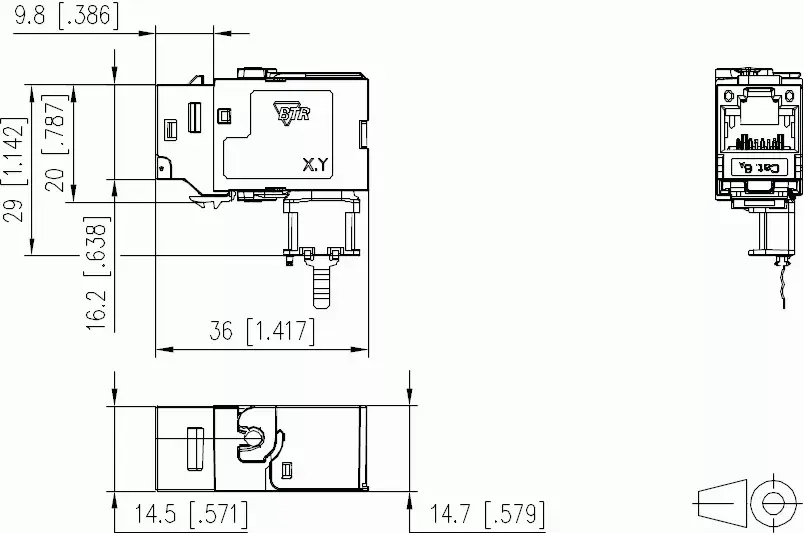

• Izmēri: 14,7 mm (P) x 36 mm (D) x 29 mm (A)
• Iepakojums: 10 gab.
• Saskaņā ar RoHS

Kā lietot

Noņemiet kabeļa ārējo apvalku saskaņā ar instalācijas prasībām. Novietojiet vadītājus stuffer cap saskaņā ar uz vāciņa norādīto T568A vai T568B izvietojumu un veiciet IDC savienojumu, lai fiksētu kontaktus. Aizslēdziet sprieguma atbalstu uz vāciņa un ievietojiet keystone savienotāju patčpanelī vai ligzdā. Speciāli instrumenti uzstādīšanai nav nepieciešami, tomēr ieteicami standarta instrumenti kabeļa sagatavošanai.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet vadītājus norādītajos AWG diapazonos un ievērojiet T568A/T568B vadu izvietojumu. Pievērsiet uzmanību kabeļu ekranojumam un montāžas praksei, lai atbilstu Cat.6A prasībām augstas ātrgaitas lietojumos.
