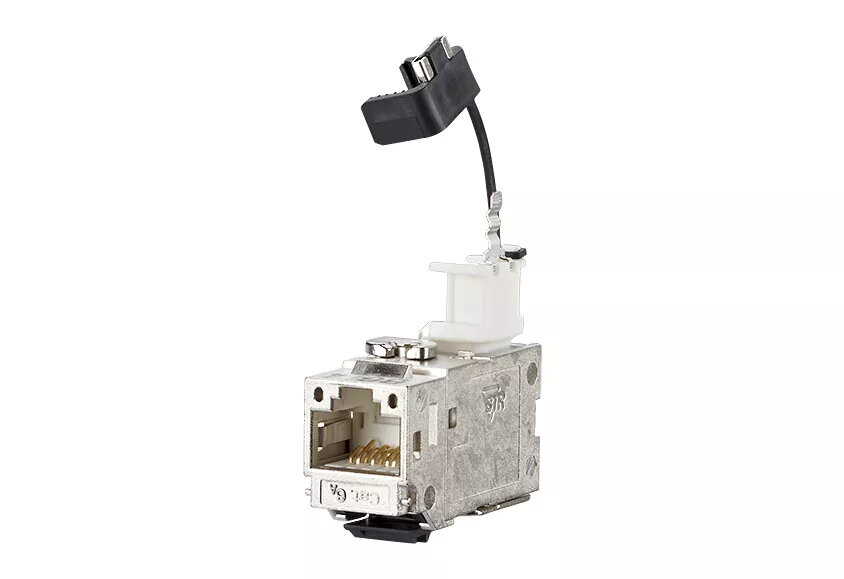

Vadu savienotājs METZ CONNECT 130B23-E

METZ CONNECT 130B23-E ir modulāra Cat.6A RJ45 savienotāja vienība Keystone izpildījumā ar kabeļa ievadi 90°. Korpuss ir viengabala, pārstrādājams un uzlabots ar cinka liešanas apdari. Ierīce paredzēta montāžai bez speciāliem instrumentiem un nodrošina savienošanu ar IDC spailēm gan vienkodola (AWG 26/1 līdz 22/1), gan daudzkodola (AWG 26/7 līdz 22/7) vadus.

Priekšrocības

Savienotājam ir montāža bez speciāliem rīkiem: stresa atbalsta elements (strain relief) aizslēdzas tieši uz stuffer cap vāciņa. Stuffer cap nodrošina pārdomātu kabeļu vadību, kas piemērota arī ļoti savītiem kabeļiem. T568A un T568B vadu izvietojums ir uzdrukāts uz vāciņa. Komponents ir pārbaudīts un sertificēts GHMT Cat.6A, atbilst attiecīgajiem standartiem un atbalsta 10 GBit Ethernet, PoE/PoE+ un UPoE, kā arī HDBaseT.

Piemērots

• Cat6 / Cat6e / Cat6A tīkla kabeļu noslēgšanai
• 10 GBit Ethernet instalācijām (IEEE 802.3an)
• Uzstādījumiem ar barošanu pa Ethernet: PoE, PoE+ un UPoE
• HDBaseT signālu pārraidei un strukturētās kabeļstruktūras risinājumiem

Galvenās specifikācijas

• Modelis: METZ CONNECT 130B23-E (BTR)
• Tips: modulāra Cat.6A RJ45 terminācijas vienība, Keystone, kabeļa ievade 90°
• Vadu saderība: AWG 26/1 līdz 22/1 (vienkodola), AWG 26/7 līdz 22/7 (daudzkodola)
• Korpuss: viengabala, cinka liešanas apdare, pārstrādājams
• Standarti un testēšana: GHMT Cat.6A re-embedded PVP sertifikācija; komponenta testi pēc ISO/IEC 11801 Ed.2.2, DIN EN 50173-1, TIA/EIA-568-C.2 un IEC 60603-7-51; atbilstība class EA līdz 500 MHz; komponents testēts līdz 600 MHz, links līdz 800 MHz
• Atbalstītie pakalpojumi: 10 GBit Ethernet, PoE / PoE+ / UPoE, HDBaseT
• Krāsa: sudraba
• Iepakojuma daudzums: 10 gab.

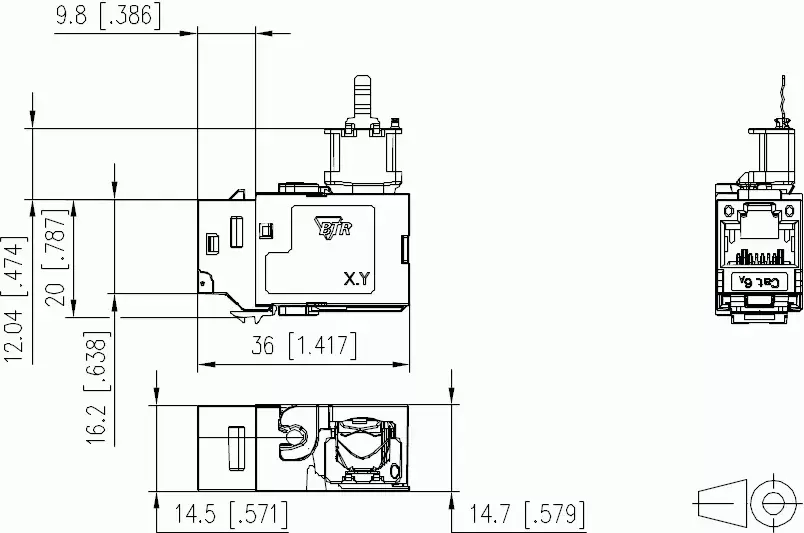

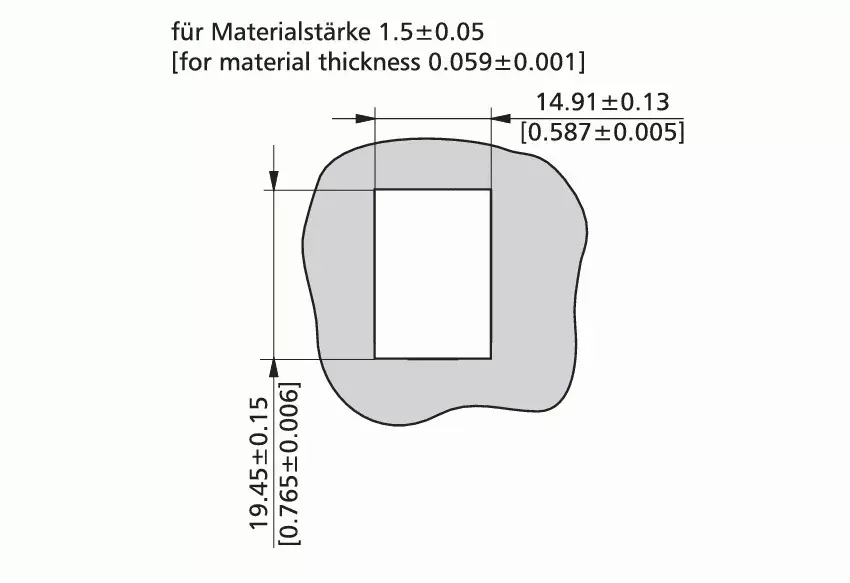

• Izmēri (produkts): platums 14.7 mm, dziļums 36 mm, augstums 32 mm
• RoHS: atbilst

Kā lietot

Noņemiet ārējo apvalku no Cat6/6e/6A kabeļa, atsedzot savītās pārus. Atļaujiet pāriem izšķirties tikai tik daudz, cik nepieciešams kabeļu vadīšanai, un ievērojiet uz stuffer cap norādīto T568A vai T568B izvietojumu. Ievietojiet vadus IDC kontaktu spraugās un nostipriniet ar stuffer cap — termiņš tiek veikts bez papildu instrumentiem. Pēc noslēgšanas aizslēdziet strain relief uz vāciņa un ievietojiet Keystone moduli panelī vai rāmītī ar 90° kabeļa ievadi, ja nepieciešams.

Lietošanas ieteikumi

Lai nodrošinātu pareizu veiktspēju, ievērojiet norādītos vadu diametrus (AWG 26–22), sekojiet T568A/T568B izvietojumam un neizvītājiet pārus pārmērīgi. Izmantojiet ierīci Cat.6A atbilstošās instalācijās un, ja nepieciešams, pārbaudiet savienojumus ar atbilstošu testēšanas aprīkojumu.
