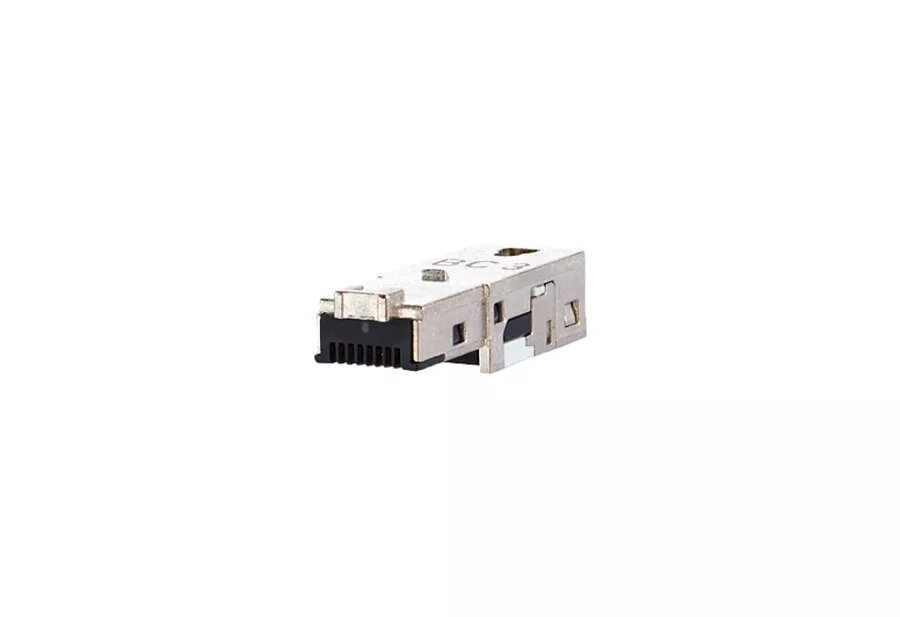

Vadu savienotājs BTR NETCOM 1401400810-I Nerūsējošais tērauds

BTR NETCOM 1401400810-I nerūsējošā tērauda vadu savienotājs ir lauka montāžai paredzēts Cat.6 EA klases RJ45 kontakts, kas der IP67 aizsardzības korpusiem (varianti 1, 4, 5 un 14). Atbilst EA klases prasībām pēc ISO/IEC 11801 Ed.2.2:2011-06 un DIN EN 50173-1:2011-09, nodrošina 10 GBit ātrumu saskaņā ar IEEE 802.3an un ir piemērots Power over Ethernet (PoE, PoE+ un UPoE). Savienotājs pieņem 8 vadu AWG 22–26 vadus, atbalsta cietus un daudzstieples vara vadus norādītajos diametru diapazonos un ir izgatavots no materiāliem rūpnieciskai lietošanai.

Priekšrocības

Savienotājs sastāv tikai no divām daļām un ļauj vienkāršu montāžu objektā bez speciāliem instrumentiem, samazinot uzstādīšanas laiku. Cinka liešanas korpuss nodrošina mehānisku izturību rūpnieciskai lietošanai, un aizsargāts fiksators garantē drošu savienojumu. Produktu var izmantot arī kā testa uzgalis, lietojot ar IP67 gala variantiem 1, 4, 5, 6 un 14.

Piemērots (uzdevumi / lietošanas scenāriji)

• Āra un rūpnieciskām Ethernet instalācijām ar IP67 prasībām
• 10 GBit tīkla posmiem un lietojumiem ar PoE, PoE+ vai UPoE
• Laika vietā veicamai savienotāju montāžai bez speciālām spiedes ierīcēm
• Pagaidu testēšanai, izmantojot kā testa uzgali kopā ar saderīgiem IP67 gala variantiem

Galvenās specifikācijas

• Kategorija: Cat.6 EA klase (ISO/IEC 11801 Ed.2.2, DIN EN 50173-1)
• Ethernet ātrums: līdz 10 GBit (IEEE 802.3an)
• PoE: saderīgs ar PoE, PoE+ un UPoE
• Kontakti: 8-vadu RJ45
• AWG diapazons: AWG 26/7 - 22/7; iespējams AWG 26/1 - 22/1; paredzēts montāžai ar AWG 22
• Cieta vara vadītāja diametrs: 0,4–0,64 mm
• Daudzstieples vara vadītāja diametrs: 0,48–0,76 mm
• Maksimālais vadītāja diametrs (ieskaitot izolāciju): līdz 1,6 mm
• Kabeļa apvalka diametrs: 5,5–8,5 mm
• Korpusa materiāls: cinka liešana (rūpnieciskais izpildījums)
• Daļu skaits: 2

Kā lietot

Noņemiet kabeļa ārējo izolāciju un sagatavojiet apvalku atbilstoši norādītajam diametru diapazonam. Sakārtojiet vadus pēc izvēlētās shēmas (T568A, T568B vai Industry) un ievietojiet sakomplektēto vadu koptēlu divdaļīgajā RJ45 savienotājā. Salieciet daļas līdz fiksators ieslēdzas un uzstādiet savienotāju saderīgā IP67 korpusā. Savienojuma izveidei nav nepieciešami speciāli spiedes rīki.

Ieteikumi lietošanai

Lai nodrošinātu uzticamu darbību, izmantojiet vara kabeļus (cietos vai daudzstieples) norādītajos diametru diapazonos un nostipriniet savienotāju IP67 korpusā, kas atbilst instalācijas prasībām. Pārbaudiet izvēlēto vadu shēmu (T568A, T568B vai Industry) pirms galīgās montāžas un pārbaudiet savienojumu pēc uzstādīšanas.
