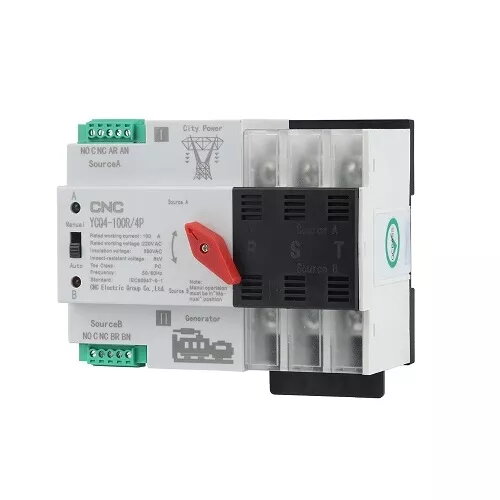

Automātiska pārslēgšanas slēdzis CNC NV822461 3P 220V 100A

Automātiskā pārslēgšanas slēdzis CNC NV822461 3P 220V 100A ir automātiska barošanas avotu pārslēgšanas ierīce (ATS) priekš trīsfāzu 220 V sistēmām ar nominālo strāvu 100 A. Ierīce nodrošina automātisku pārslēgšanos starp diviem barošanas avotiem, lai uzturētu nepārtrauktu barošanu kritiskām slodzēm, un tai ir arī manuāla vadība. Kompakts korpuss paredzēts uzstādīšanai uz DIN sliedes; ierīce atbilst IEC 60947-6-1 prasībām un ir piemērota vietām, kur barošanas pārtraukumi nav pieļaujami.

Priekšrocības

CNC NV822461 nodrošina ātru un uzticamu pārslēgšanos ar laiku zem 50 ms un darbojas gan 50 Hz, gan 60 Hz sistēmās. Kompaktais DIN-sliedes dizains atvieglo uzstādīšanu, iekārta atbalsta automātisko un manuālo darbību un atbilst starptautiskajiem standartiem. Norādītie mehāniskie un elektriskie kalpošanas resursi ļauj plānot apkopi.

Piemērots

• Rūpnieciskie sadales paneļi ar nepieciešamību pēc automātiskas avotu pārslēgšanas
• Tirdzniecības ēkas un objekti ar kritiskām slodzēm, kuriem nepieciešama nepārtraukta barošana
• Rezerves ģeneratoru integrācija un ārkārtas barošanas sistēmas

Galvenās specifikācijas

• Modelis: CNC NV822461 (automātiska pārslēgšanas ierīce)
• Fāzes/kontakti: 3
• Galvenais/palīgspriegums: AC 220 V
• Nominālā strāva: 100 A
• Frekvence: 50/60 Hz
• Izolācijas spriegums (Ui): AC 690 V
• Nominālais spriegums (Ue): AC 400 V
• Nominālā īssavienojuma strāva: 50 kA
• SCPD (ieteicamais drošinātājs): RT16-00-63A
• Impulsa noturības spriegums: 8 kV
• Kontaktpunktu pārslēgšanas laiks / Darbības pārslēgšanas laiks / Atgriešanās laiks / Izslēgšanas laiks: <50 ms
• Uzstādīšana: DIN sliede
• Izmēri: 124.8 x 100 x 76 mm
• Mehāniskais kalpošanas laiks: 5000 ciklu
• Elektriskais kalpošanas laiks: 2000 ciklu
• Svars: 608 g
• Garantija: 24 mēneši

Kā lietot

Uzstādiet ATS uz standarta DIN sliedes sadales skapis un pieslēdziet primāro un rezerves tīklu ieejas saskaņā ar elektrisko shēmu. Pievienojiet izejas termināļus pie aizsargājamās ķēdes. Nodrošiniet vadības/palīgķēdes barošanu ar AC 220 V. Ierīce automātiski pārslēgs avotus barošanas zuduma gadījumā; manuāla darbība ir pieejama caur vadības elementu. Pirms ieslēgšanas pārbaudiet drošinātāja izvēli (ieteicams RT16-00-63A), pareizu zemējumu un aizsardzības ierīču darbību.

Lietošanas ieteikumi

Veiciet palaišanas un pārbaudes darbus: izolācijas mērījumus, funkcionalitātes pārbaudes un pārslēgšanas laiku verifikāciju. Regulāri veiciet tehniskos apskates un funkcionālās pārbaudes atbilstoši vietējiem noteikumiem un objekta kritiskumam. Aizstājiet ierīci, sasniedzot norādītos mehāniskos vai elektriskos resursus vai ja pazeminās pārslēgšanas uzticamība.
