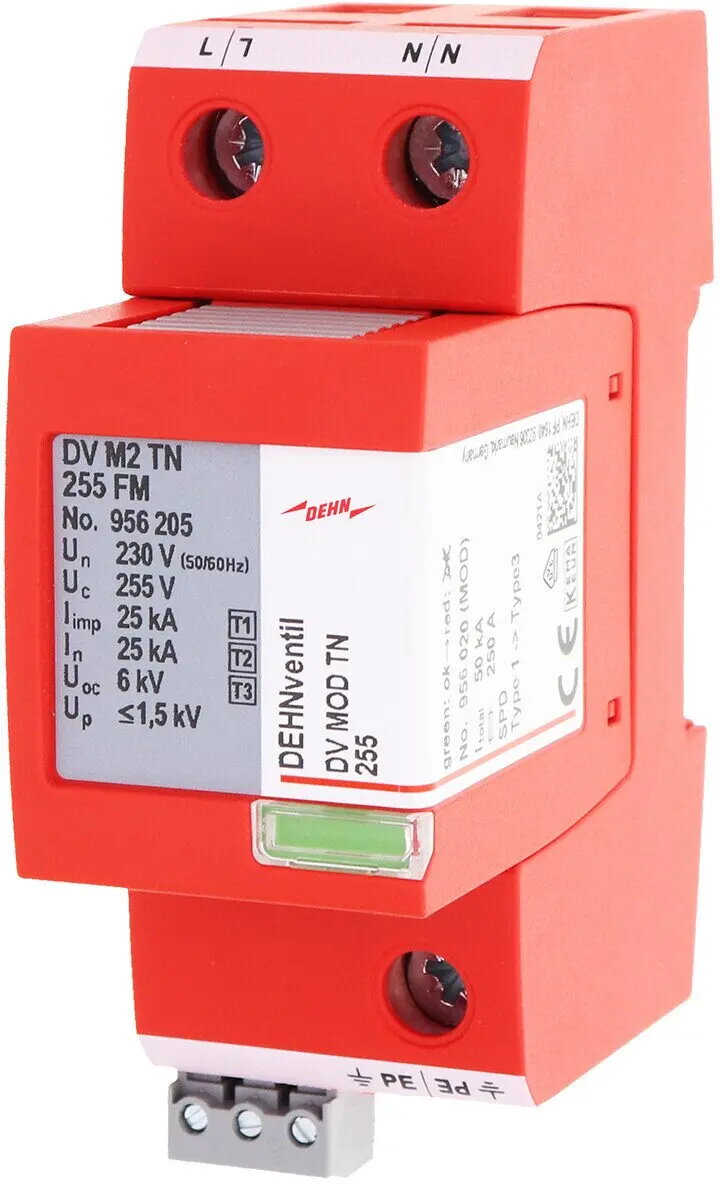

Dehn DV M2 TN 255 FM ir augstas veiktspējas 2-polu kombinētais pārsprieguma ierobežotājs, kas īpaši izstrādāts TN sistēmām. Šī ierīce apvieno T1, T2 un T3 aizsardzības līmeņus vienā blokā, nodrošinot visaptverošu aizsardzību gan pret tiešiem zibens izlādes strāvas triecieniem, gan pret komutācijas pārspriegumiem. Aprīkota ar tālvadības signalizācijas kontaktu, ierīce nodrošina uzticamu darbību un nepārtrauktu uzraudzību, efektīvi pasargājot jutīgas elektriskās iekārtas no pārejošiem pārspriegumiem.
Priekšrocības
Šis pārsprieguma ierobežotājs izceļas ar savu daudzpakāpju aizsardzības spēju, kas aptver plašu pārsprieguma notikumu spektru, sākot no augstas enerģijas zibens spērieniem līdz mazākiem komutācijas traucējumiem. Apvienojot trīs aizsardzības klases vienā kompaktā korpusā, tas vienkāršo uzstādīšanu un samazina sadales skapjos nepieciešamo vietu. Tālvadības signalizācijas kontakta iekļaušana nodrošina būtisku diagnostikas funkciju, ļaujot iekārtu apsaimniekotājiem saņemt tūlītējus brīdinājumus, ja aizsardzības modulis ir jānomaina, tādējādi saglabājot elektriskās sistēmas integritāti bez manuālas pārbaudes.
Piemērots
- TN-S un TN-C elektriskajām sadales sistēmām
- Rūpniecības un komerciālajiem elektriskajiem paneļiem
- Jutīgu elektronisko iekārtu un vadības sistēmu aizsardzībai
- Galvenajiem sadales skapjiem, kur nepieciešama augstas enerģijas pārsprieguma aizsardzība
Kad ierīce var nebūt piemērota
Šī ierīce ir īpaši izstrādāta TN sistēmām un nav saderīga ar IT vai TT zemējuma sistēmām bez atbilstošām modifikācijām vai papildu aprīkojuma. To nedrīkst uzstādīt vidē, kas pārsniedz norādītos sprieguma vai strāvas nominālus, jo tas var izraisīt ierīces atteici vai drošības riskus.
Galvenās specifikācijas
- Aizsardzības tips: kombinētais T1+T2+T3
- Polu skaits: 2
- Sistēmas saderība: TN sistēmas
- Maksimālā izlādes strāva: 50kA
- Tālvadības signalizācija: integrēts kontakts
Kā lietot
Ierīce ir paredzēta uzstādīšanai uz standarta DIN sliedes elektriskajā sadales skapī. Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Ieejas un izejas spailēm jābūt droši savienotām ar fāzes un neitrāles vadiem, savukārt tālvadības signalizācijas kontaktu var pievienot ēkas vadības sistēmai vai trauksmes indikatoram attālinātai uzraudzībai. Pārliecinieties, ka zemējuma savienojums ir izveidots ar pēc iespējas īsāku kabeļa garumu, lai saglabātu optimālu aizsardzības veiktspēju.
Kas jāņem vērā pirms iegādes
- Pārliecinieties, ka jūsu elektriskā sistēma ir TN konfigurācijā
- Pārbaudiet brīvo vietu sadales skapī 2-polu modulim
- Pārliecinieties, ka tālvadības signalizācijas integrācija ir saderīga ar jūsu esošo uzraudzības infrastruktūru
- Apstipriniet, ka izlādes jauda atbilst jūsu konkrētās uzstādīšanas vietas prasībām
Lietošanas ieteikumi
Regulāri pārbaudiet statusa indikatoru ierīces priekšpusē, lai pārliecinātos, ka tā joprojām ir darba stāvoklī. Ja tālvadības signalizācijas kontakts aktivizē trauksmi, nekavējoties nomainiet aizsardzības moduli, lai nodrošinātu nepārtrauktu elektrisko iekārtu aizsardzību.
