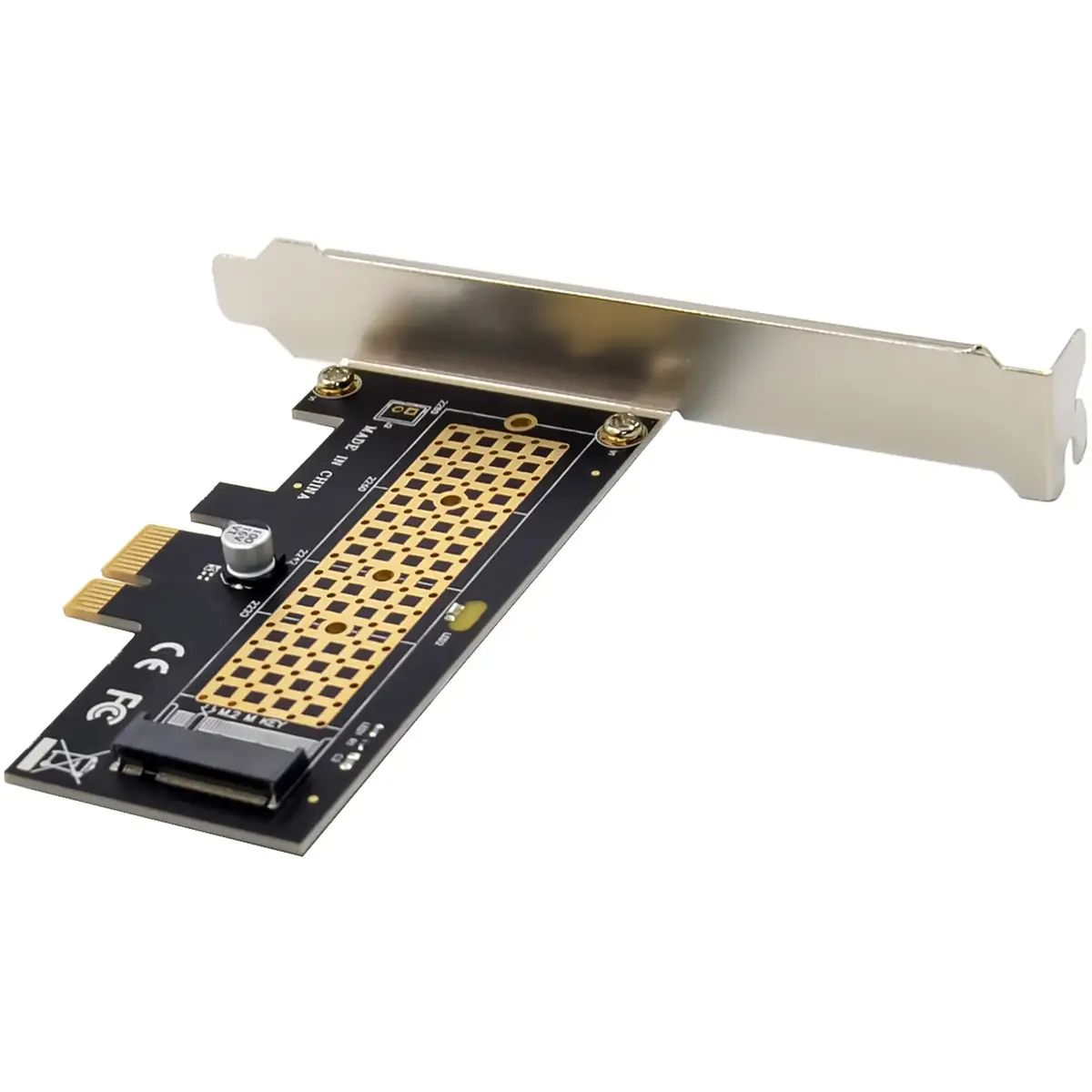

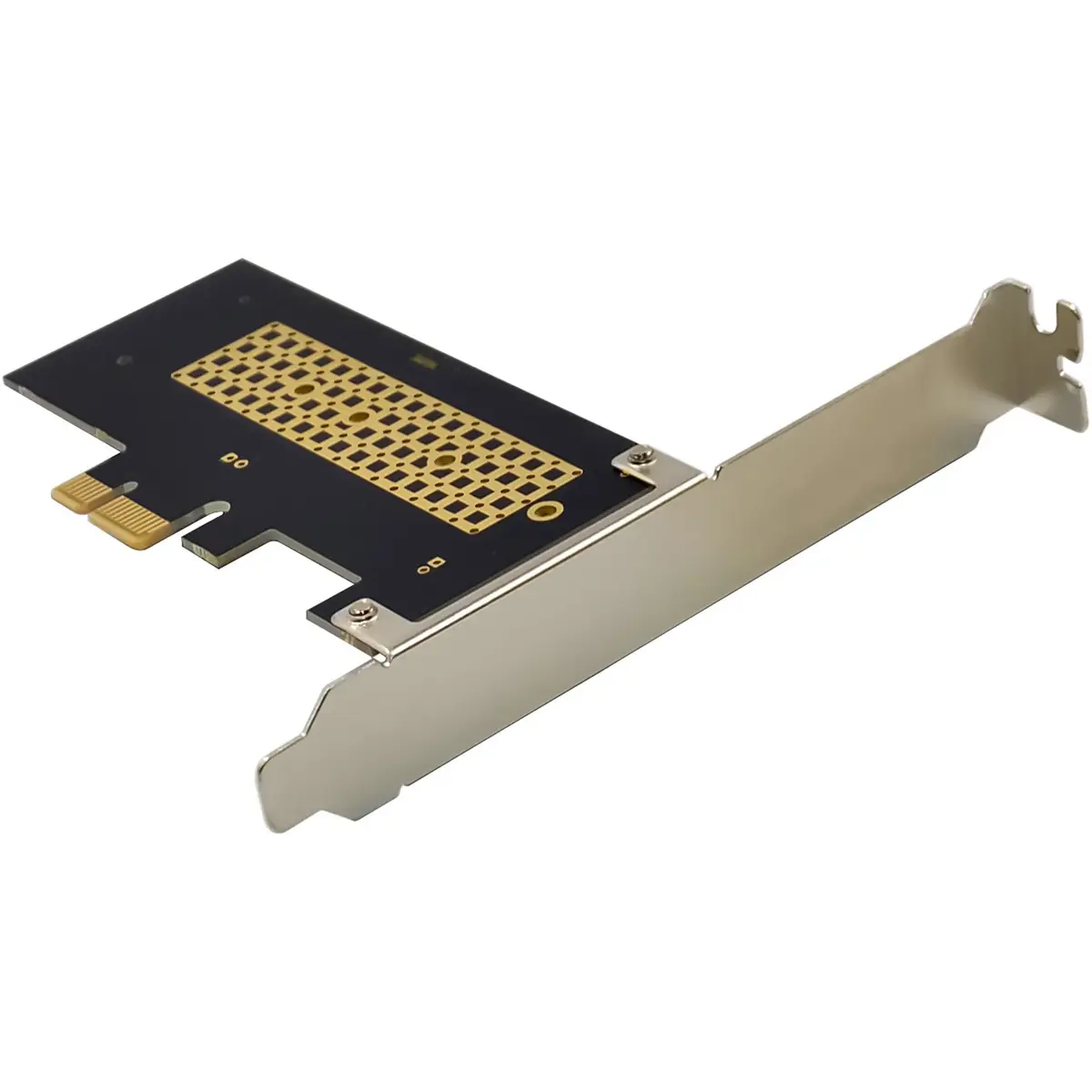

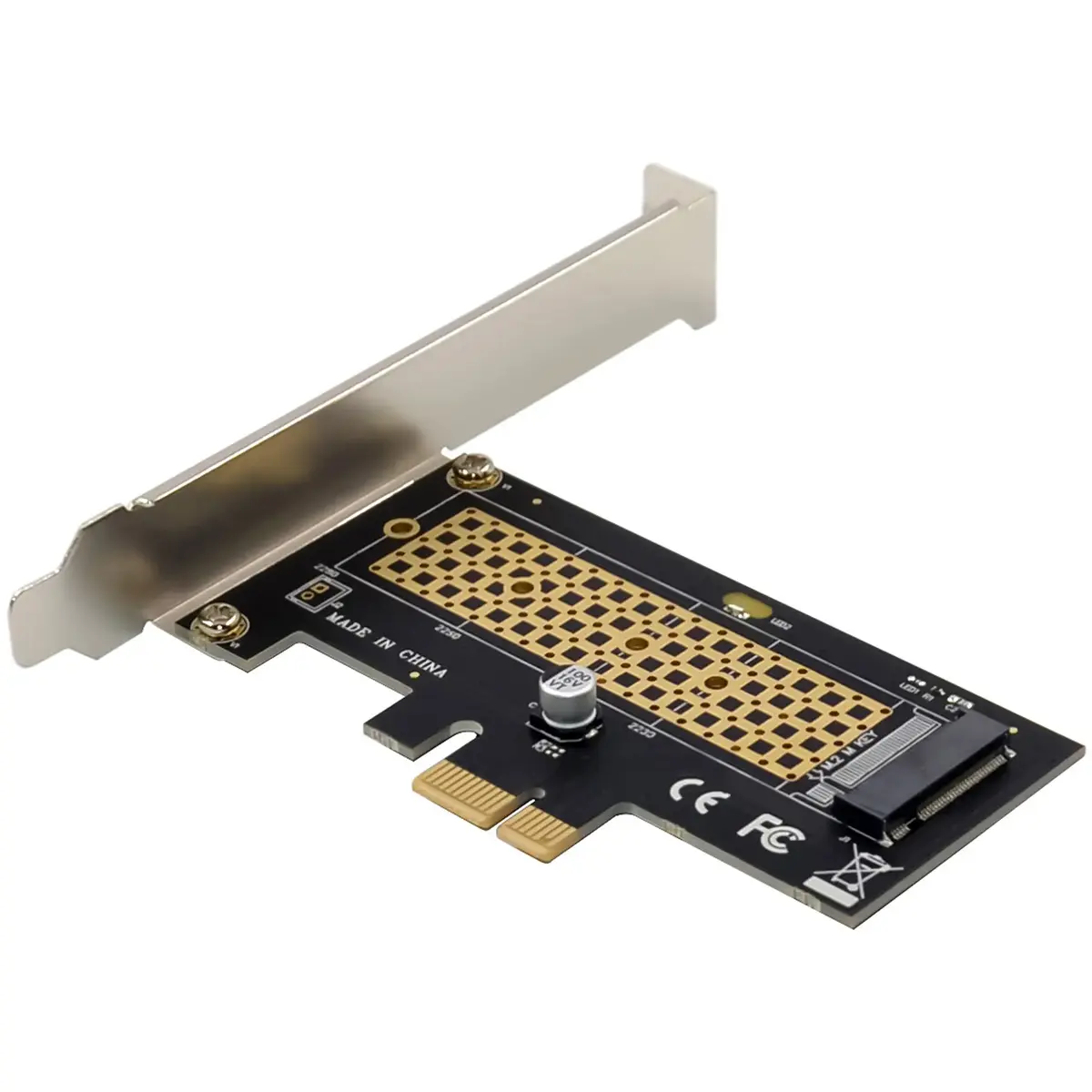

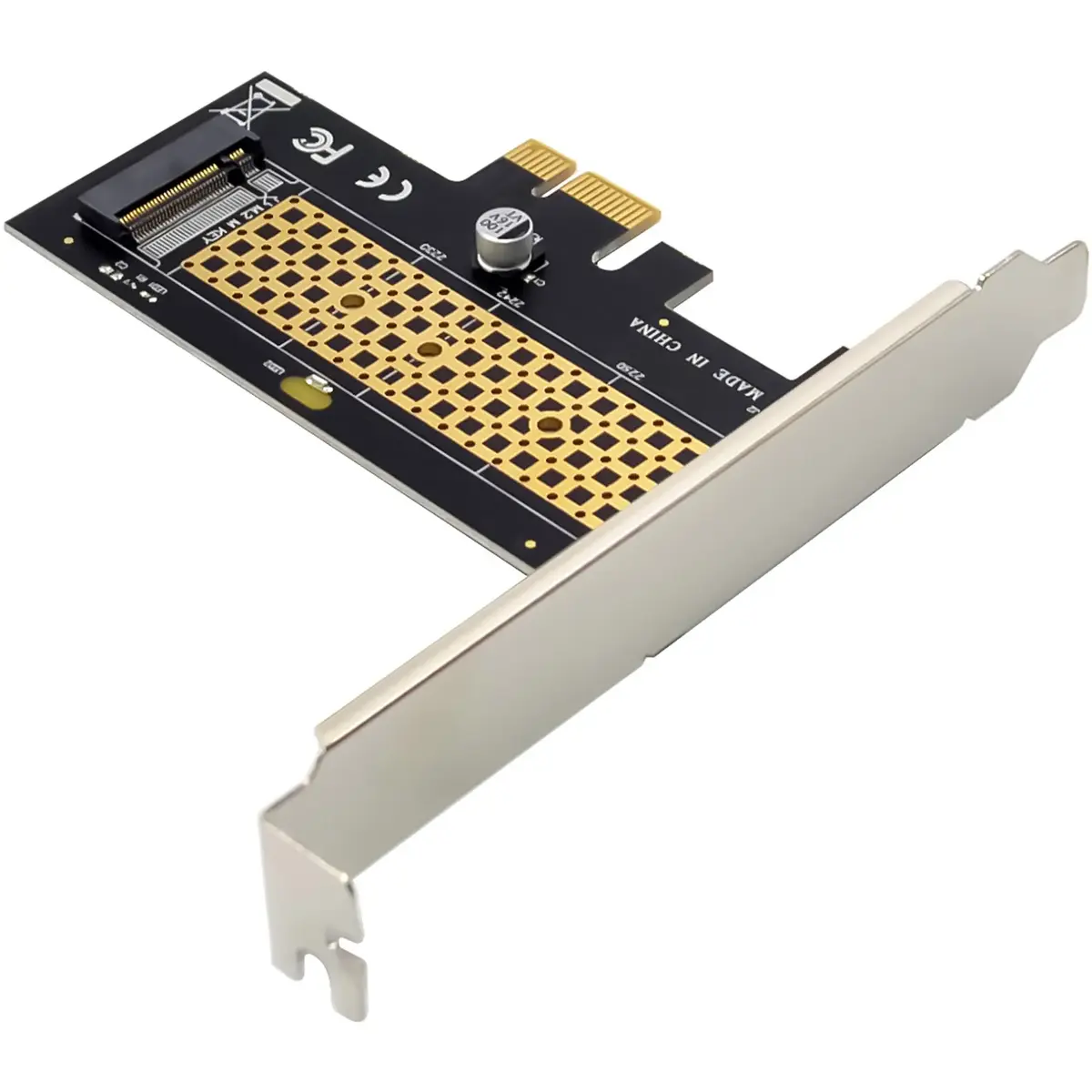

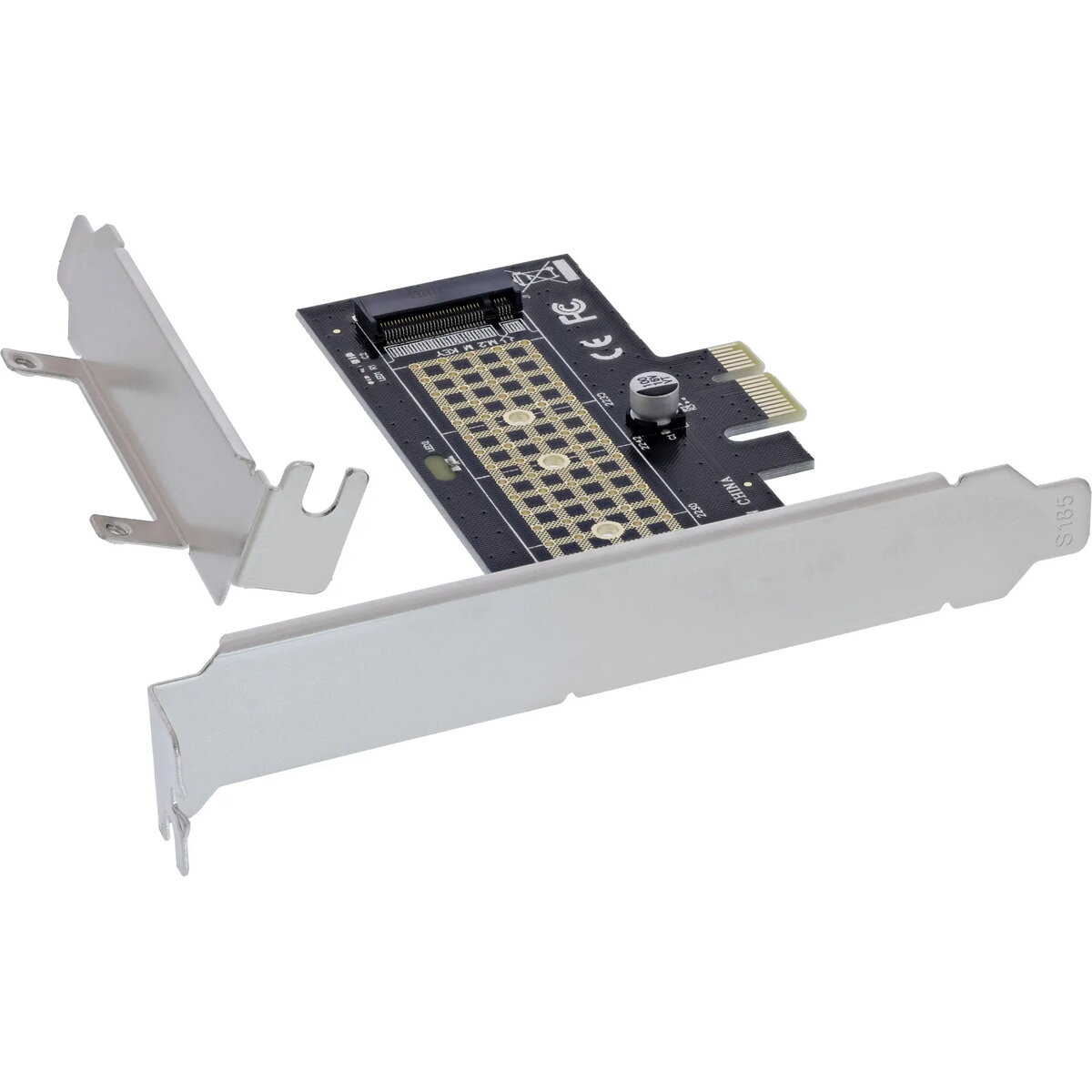

Iekšējais M.2 adapteris InLine 76660S PCIe Male 1 Gbit/s

InLine 76660S iekšējais M.2 adapteris no DELock nodrošina NVMe M.2 (Key M) slotu darbvirsmas datoram, izmantojot PCIe savienojumu. Adapteris atbalsta moduļu garumus 2230, 2242, 2260 un 2280, un SSD barošanas spriegums tiek paņemts tieši no PCIe sliedes (3,3 V). PCIe 3.0 x1 interfeiss nodrošina aptuveni 1 Gbit/s efektīvu joslas platumu, ierīce veic automātisku līniju noteikšanu palaišanas laikā, un uz plates ir LED indikators lasīšanas/ieraksta aktivitātei. Ierīcei nav nepieciešami papildu draiveri uz atbalstītajām Windows un Linux platformām.

Priekšrocības

Adapteris ļauj pievienot NVMe SSD sistēmām, kurās nav iebūvēta M.2 pieslēgvieta, bez papildu draiveru instalēšanas. Automātiskā līniju noteikšana atvieglo integrāciju dažādos PCIe slotos, savukārt barošana no PCIe sliedes un iebūvētais LED nodrošina vienkāršu aparatūras risinājumu papildu iekšējai atmiņai. Kompaktais PCIe plates izmērs (95 mm x 52 mm) un atbalstītie moduļu izmēri padara adapteri saderīgu ar plašu M.2 NVMe SSD klāstu.

Piemērots

• NVMe SSD pievienošanai iekšēji datoriem bez M.2 slota
• Atmiņas kapacitātes palielināšanai, izmantojot moduļus 2230–2280
• Sistēmām, kur nepieciešama vienkārša instalācija bez papildu draiveriem Windows vai Linux
• Darbstacijām, kur vēlama SSD aktivitātes indikācija ar LED

Atslēgas specifikācijas

• Interfeiss: PCIe 3.0 x1 (darbojas x1, x4, x8 un x16 slotos)
• M.2 slots: 1 x Key M (NVMe SSD atbalsts)
• Atbalstītie moduļu izmēri: 2230, 2242, 2260, 2280
• Maksimālais datu pārneses ātrums: aptuveni 1 Gbit/s
• Barošana: 3,3 V no PCIe sliedes

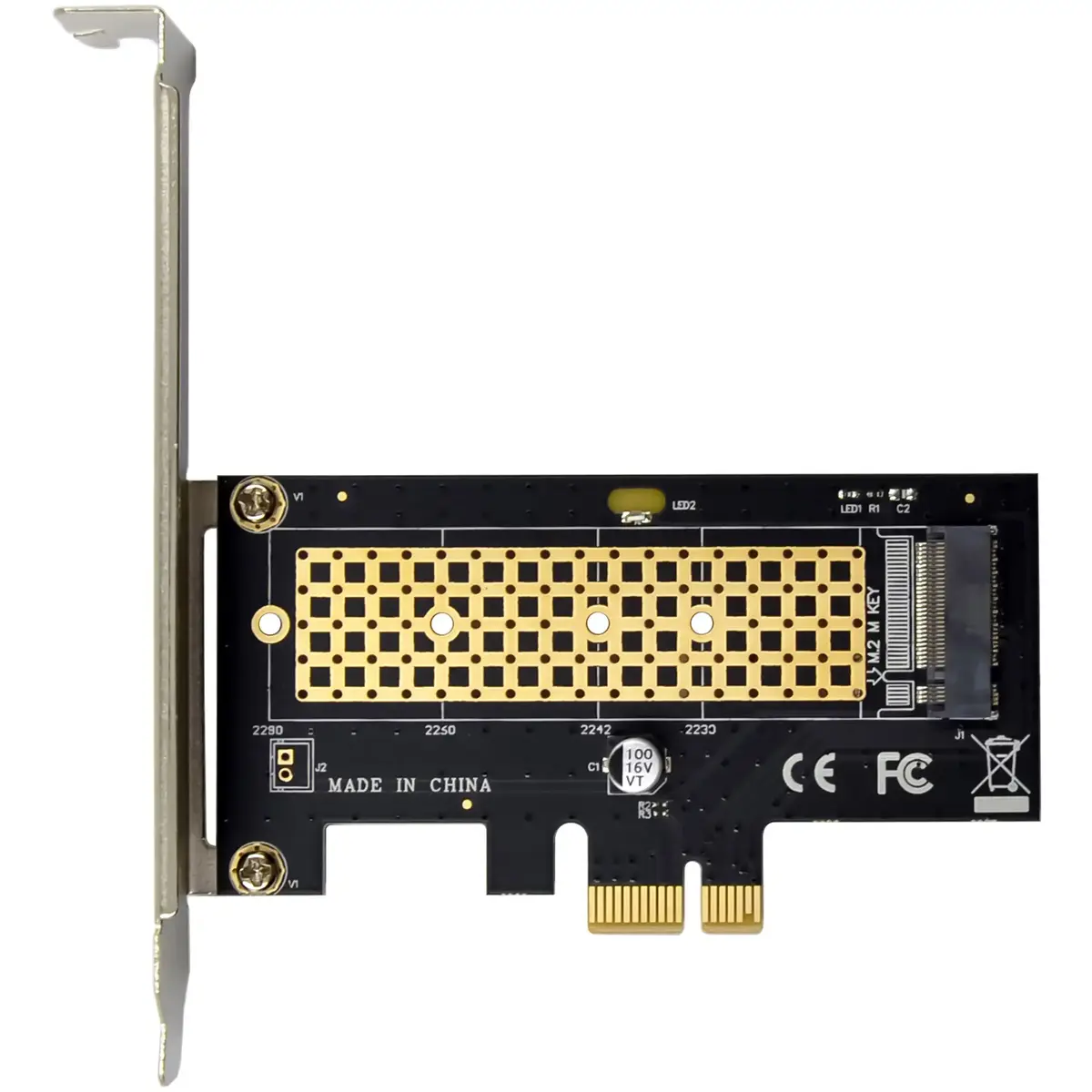

• Indikators: 1 x LED lasīšanas/ieraksta aktivitātei
• Izmēri: 95 mm x 52 mm (PCIe plate)
• Darbības temperatūra: -40 °C līdz +85 °C

Kā lietot

Novietojiet InLine 76660S brīvā PCIe slotā (x1, x4, x8 vai x16) uz mātesplates. Ievietojiet NVMe M.2 SSD (Key M) M.2 slotā un nostipriniet ar piegādātajiem skrūvēm; pēc nepieciešamības uzlieciet siltumu vadošu spilventiņu. SSD saņem barošanu no PCIe sliedes (3,3 V). Pēc uzstādīšanas atbalstītās Windows vai Linux sistēmas atpazīst adapteri bez papildu draiveriem. LED indikators uzplates rāda lasīšanas/ieraksta aktivitāti.

Lietošanas ieteikumi

Pārliecinieties, ka mātesplate atbalsta PCIe 3.0 vai augstāku versiju, lai nodrošinātu optimālu datu caurlaidību, un pārbaudiet korpusa iekšējo vietu, lai izvēlētos atbilstošu moduļa garumu. Ilgstošām rakstīšanas slodzēm izmantojiet pievienoto siltumvadības spilventiņu, lai uzlabotu siltuma atšķaidīšanu. Instalācijas laikā izslēdziet barošanu un ievērojiet ESD drošības pasākumus.
