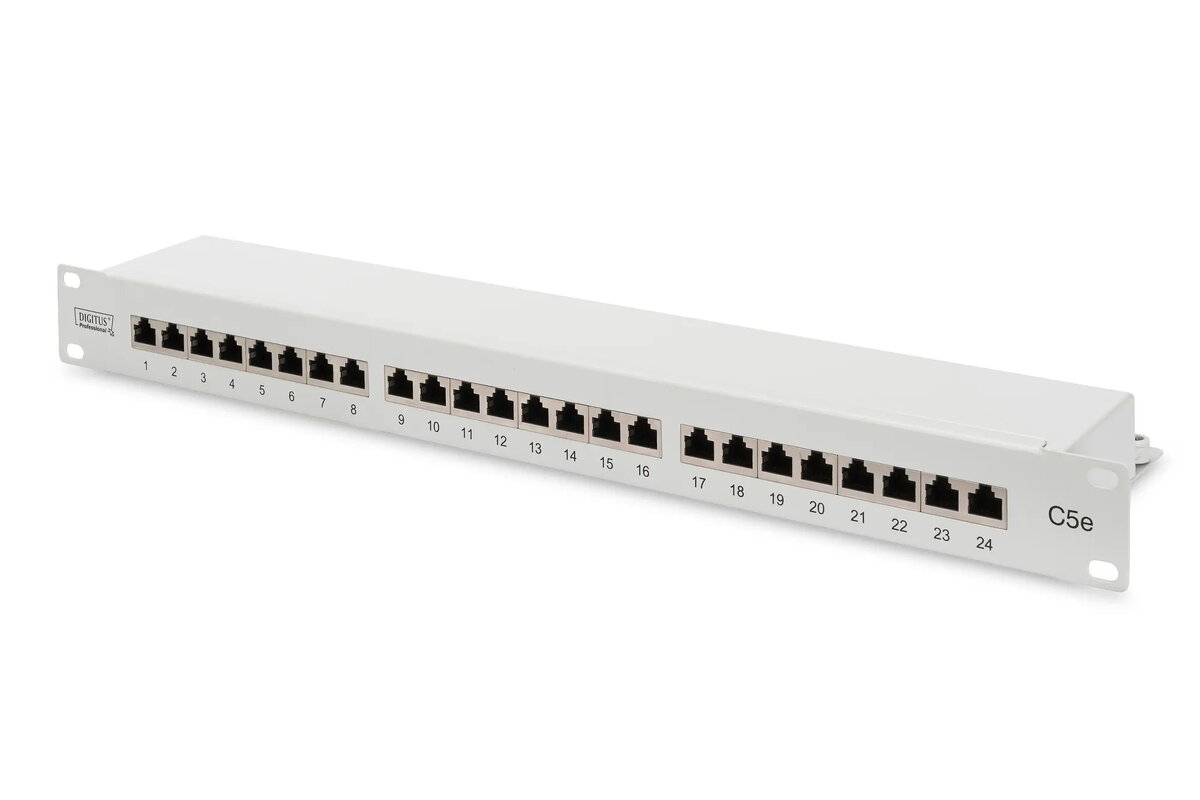

Patch panel DIGITUS CAT 5e Class D, RJ-45 savienotāji, pelēks, atbalsts Cat5e

DIGITUS CAT 5e Class D patch panel ir 19" ievietošanai domāts panelis ar 24 ekrānētiem RJ45 portiem, paredzēts Cat5e vara kabeļiem. Tas atbalsta frekvences līdz 100 MHz un piemērots 10/100Base-T un 1GBase-T tīkliem. Panelis atbilst EN 50173, ISO/IEC 11801 un EIA/TIA 568 standartiem un ir pelēkā krāsā. Tērauda korpuss un pilnīga ekrānēšana nodrošina stabilu kabeļu pieslēgumu birojos, serveru telpās un tīkla skapjos.

Priekšrocības

Krāsaini marķētās LSA/Krone termināles atvieglo vadu pieslēgšanu un samazina montāžas kļūdu risku, nodrošinot saskaņotu EIA/TIA 568 A vai B vadīšanas shēmu. Ekrānētie RJ45 savienotāji un 360° ekrāna pārklājums uzlabo elektromagnētisko savietojamību un saglabā signāla kvalitāti vietās ar traucējumiem. Izturīga konstrukcija ar 1,5 mm galvanizēta auksti valcināta tērauda korpusu un kvalitatīviem kontaktiem nodrošina stabilu darbību ilgtermiņā.

Piemērots

• Strukturētām kabeļu sistēmām birojos un serveru telpās
• Horizontālo Cat5e Ethernet līniju terminēšanai un organizēšanai
• LAN instalācijām 10/100Base-T un 1GBase-T
• Ekrānētām instalācijām, kur nepieciešama uzlabota traucējumu aizsardzība un zemējums

Galvenās specifikācijas

• Kategorija: Cat5e (Class D), frekvence līdz 100 MHz
• Porti: 24 ekrānēti RJ45 sieviešu porti (8P8C)
• Montāža: 19" (483 mm) ierāmējamā konstrukcija
• Terminēšana: LSA/Krone IDC ar krāsu kodējumu EIA/TIA 568 A & B
• Ekrānēšana: 360° ar centrālu zemējuma savienojumu
• Korpusa materiāls: 1,5 mm galvanizēts auksti valcināts tērauds
• Kontaktu pārklājums: 0.5 µm zelta pārklājums uz tinētas fosfora bronzas
• Atbalstītie vadītāji: 22–26 AWG, cietie un daudzstieples
• Ievietošanas spēks: maks. 30 N; turēšanas izturība: 7,7 kg
• Darbības temperatūra: -20 °C līdz +70 °C
• Savienojumu skaits: >750; IDC skavas cikli: >200
• Dielektriskā izturība: 1000 VDC (kontakts/kontakts), 1500 VDC (kontakts/zemējums)
• Izolācijas pretestība >500 MΩ; kontakta pretestība <20 mΩ
• Krāsa: pelēka

Kā lietot

Paneli uzstāda standarta 19" skapī vai rāmī, izmantojot piemērotus skrūvju un ieliktnes stiprinājumus. Vadi no horizontālajiem Cat5e kabeļiem jāieved paneļa aizmugurē un jāpievieno uz krāsaini marķētajām LSA/Krone terminālēm saskaņā ar EIA/TIA 568 A vai B shēmu. Pārliecinieties, ka kabeļu ekrāna vads ir savienots ar paneļa centrālo zemējumu, un nostipriniet kabeļu saišķus ar stropēm. Radītu savienojumu savienošanai ar tīkla ierīcēm izmantojiet ekrānētus RJ45 patch kabeļus priekšpusē.

Lietošanas ieteikumi

Lai nodrošinātu paredzēto veiktspēju, izmantojiet ekrānētus savienojošos kabeļus un atbilstošu zemējumu. Ievērojiet kabeļa minimālo lieces rādiusu un izvairieties no paralēlasvadu ievietošanas blakus barošanas līnijām. Pēc instalācijas pārbaudiet vadu savienojumu pareizību un parametrus ar kabeļu testeri, lai pārliecinātos par atbilstību Cat5e prasībām.
