Kabelis Digitus DK-SCEC64-0030 4 mm² MC4 Savienotājs 3 m Melns Sarkans

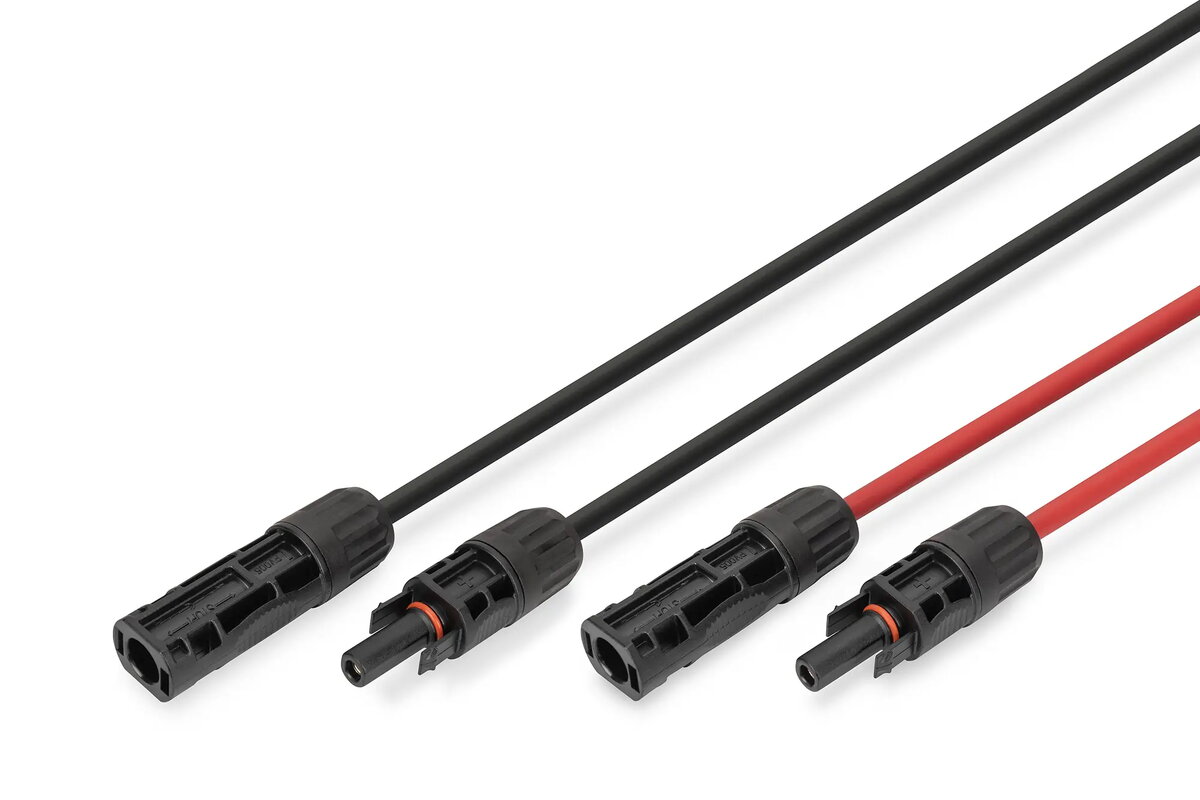

Digitus DK-SCEC64-0030 ir gatavs lietošanai — 3 m garš saules paneļu pagarinājuma kabelis ar iepriekš montētiem MC4 savienotājiem, paredzēts fotovoltāisku moduļu, invertoru un citu PV komponentu savienošanai. Kabelim ir 4 mm² dielektriska ludzēta vara vadītājs, un izolācija un ārējā apvalka materiāli nodrošina noturību pret UV, mitrumu, ozonu un mehāniskiem bojājumiem.

Priekšrocības

Kabelis nodrošina labu vadītspēju un korozijas aizsardzību pateicoties ludzētajam vara vadītājam 4 mm², kā arī zemu kontaktpretestību (≤ 0,509 Ω), kas samazina jaudas zudumus. Iepriekš montētie MC4 savienotāji ļauj ātri, droši un bez instrumentiem izveidot savienojumus. Kabelis atbalsta lielu spriegumu (di elektriskā izturība līdz 1500 V DC, nominālais 1000 V), darbojas temperatūrā no -40 °C līdz +85 °C un ir ugunsneizturīgs (UL94 V-0). Konstrukcija ir izturīga pret laikapstākļiem un elastīga, atvieglojot montāžu ar maziem lieces rādiusiem.

Piemērots

• Saules paneļu savienojumu pagarināšanai uz jumtiem un zemes uzstādēm
• Moduļu savienošanai ar invertoriem un sadales kārbām
• Privātām saules enerģijas projektiem un profesionālai PV uzstādīšanai

Galvenās specifikācijas

• Garums: 3 m
• Vadītāja šķērsgriezums: 4 mm²
• Nominalais strāvas stiprums: 30 A
• Sprieguma tolerance / dielektriskā izturība: līdz 1000 V DC nominālais; dielektriskā izturība AC 6,5 kV / DC 15 kV (5 min)
• Vadītāja materiāls un struktūra: ludzēta vara, TS 56/0.285±0.01; vadītāja diametrs 2.4 mm
• Izolācijas / apvalka materiāls: XLPO (izolācija), PA66 (apvalks); savienotāju materiāls PPE, PA66, bez halogēniem
• Izolācijas diametrs: 3.8 mm ±0.1 mm; ārējais diametrs: 5.5 mm ±0.2 mm
• Temperatūras diapazons: -40 °C līdz +85 °C
• Kontaktu pretestība: ≤ 0.509 Ω
• Izolācijas pretestība: ≥ 580 MΩ·km
• Iskru tests: 7 kV
• Standarti un sertifikāti: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Apvalka krāsas: 1x melns, 1x sarkans
• Savienojumi: MC4 spraudnis — MC4 ligzda

Kā lietot

Pirms montāžas pārbaudiet sistēmas spriegumu un polaritāti. Novietojiet kabeli starp moduļiem, invertoru vai sadales punktiem, ievērojot lieces rādiusu un nostiprinot kabeli, lai izvairītos no mehāniskas slodzes. Pievienojiet MC4 savienotājus līdz aizklikšķināšanai, pārliecinoties par drošu sasaisti; pateicoties iepriekšējai montāžai, papildu instrumenti nav nepieciešami. Pirms sistēmas ieslēgšanas pārbaudiet savienojumu un izolācijas integritāti.

Lietošanas ieteikumi

Lai nodrošinātu drošu un ilgtspējīgu darbību, izmantojiet kabeli noteiktajās temperatūras un sprieguma robežās, ievērojiet vietējos elektroinstalācijas noteikumus un ražotāja norādījumus, kā arī regulāri pārbaudiet kabeli uz UV vai mehāniskiem bojājumiem. Nepārsniedziet nominālo strāvu un rūpīgi ievērojiet polaritāti savienojumos.
