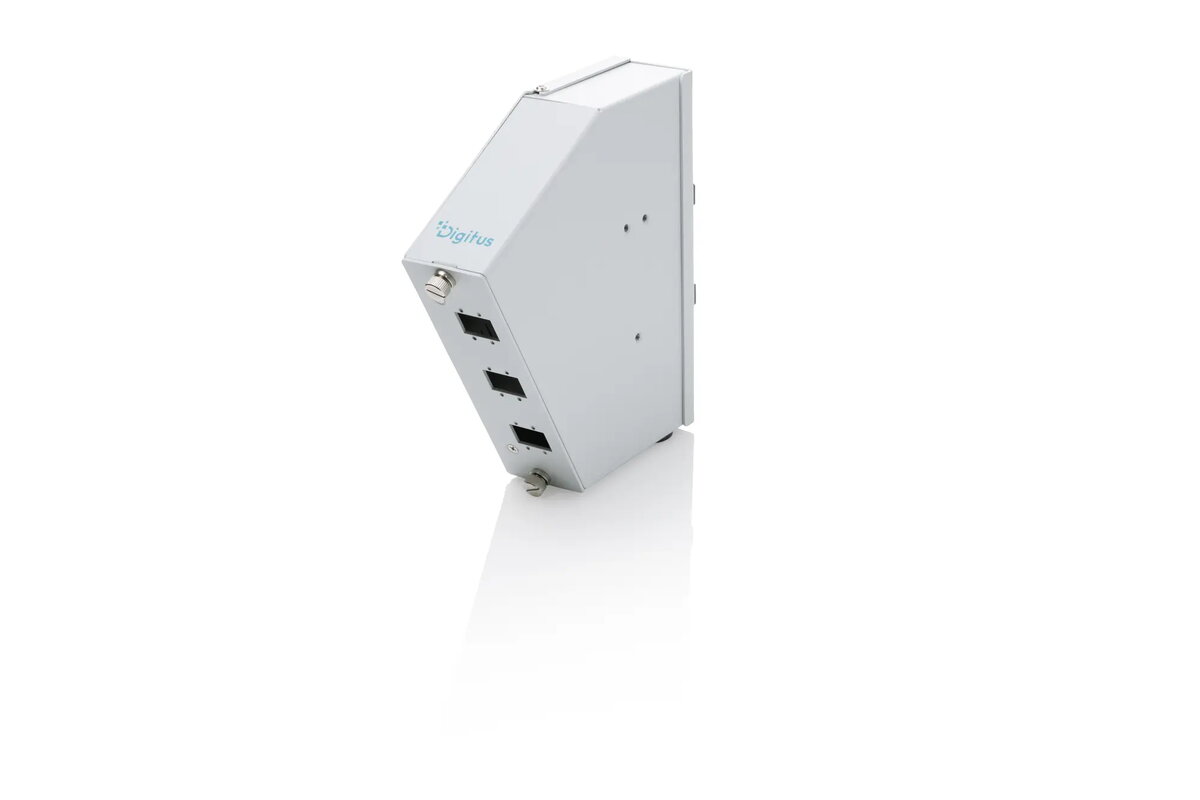

DIN sliedes optiskā šķiedru spailu sadalītājs DIGITUS DN-96894 — slīps, 6 SC SX / LC DX, alumīnijs, pelēks

DIN sliedes optiskā šķiedru savienojumu sadalītājs DIGITUS DN-96894 ir leņķa korpuss, paredzēts saliktu šķiedru organizēšanai un aizsardzībai skapjos un rūpnieciskās uzstādēs. Pelēks alumīnija korpuss pieņem kabeļus no 5 mm diametra un atbalsta 6 SC SX vai LC DX savienotājus. Kompaktais izmērs un montāža uz TS35 DIN sliedes nodrošina strukturētu optisko savienojumu beigu un sadalījumu FTTH, rūpnieciskajos tīklos un ēku infrastrukturā.

Priekšrocības

Leņķa priekšējā paneļa konstrukcija uzlabo piekļuvi ierobežotās skapju telpās un palīdz saglabāt pareizu šķiedru lieces rādiusu. Alumīnijs nodrošina izturīgu un korozijizturīgu korpusu, bet DIN klipša stiprinājums ļauj ietaupīt vietu uz standarta sliedes bez papildus montāžas piederumiem. Integrētie U-veida kabeļu ievadi ar slēgtām membrānām un iekšējā splices kasešu sistēma samazina mehānisko spriegumu uz šķiedrām un nodrošina sakārtotu kabeļu maršrutēšanu. Sadalītājs atbalsta gan SC SX, gan LC DX adapterus un pieņem kopīgas splices aizsardzības metodes — termokausa vai krimpēšanas aizsargus.

Piemērots

• FTTH pēdējās jūdzes un iekšējā sadale dzīvojamās ēkās un daudzdzīvokļu projektos
• Rūpnieciskie vadības skapji un automatizācijas sistēmas, kur nepieciešama uzticama šķiedru pārvaldība
• Telekomunikāciju un sadales skapji ar ierobežotu dziļumu, kur svarīga leņķiska piekļuve
• Ēku infrastruktūras uzstādījumi un pamatizvadu sadales punkti

Galvenās specifikācijas

• Korpusa materiāls: alumīnijs, pelēks apdare
• Montāža: TS35 DIN sliede (DIN klipša stiprinājums)
• Saderība ar adapteriem: 6 × SC SX vai LC DX ekvivalents
• Splices kasešu atbalsts: piemērots krimpēšanas un termovadītāju aizsardzībai
• Splices ietilpība: SC — 6 pozīcijas / LC — 12 pozīcijas (dupleks)
• Pieņemamā kabeļa diametra diapazons: no 5 mm līdz 14 mm
• Kabeļu ievads: U-veida ievads ar slēgtu membrānu
• Izmēri (aptuveni): 180 × 170 × 440 mm (orientējošs izvietošanas apjoms)

Kā lietot

Uzstādiet sadalītāju uz TS35 DIN sliedes, izmantojot iebūvēto DIN klipsi, un nostipriniet korpusu. Ievadiet optiskos kabeļus caur U-veida ievadu, pēc vajadzības noņemot membrānu, un nodrošiniet kabeļu nostiprināšanu, lai samazinātu spriegumu. Sagatavojiet un izpildiet splices saskaņā ar norādījumiem, ievietojiet aizsargātos splices kasešu nodalījumā un savienojiet pigtailus ar SC vai LC adapteriem. Aizveriet leņķa priekšpusi, lai aizsargātu savienojumus, un pārliecinieties par pareizu šķiedru lieces rādiusu.

Ieteikumi lietošanai

Lai nodrošinātu ilgtermiņa uzticamību, ievērojiet minimālo šķiedru lieces rādiusu, nostipriniet kabeļus, lai samazinātu mehāniskās slodzes, un izmantojiet sertificētus splice aizsargus. Veiciet savienotāju pārbaudi un tīrīšanu pirms galīgā savienojuma izveides.
