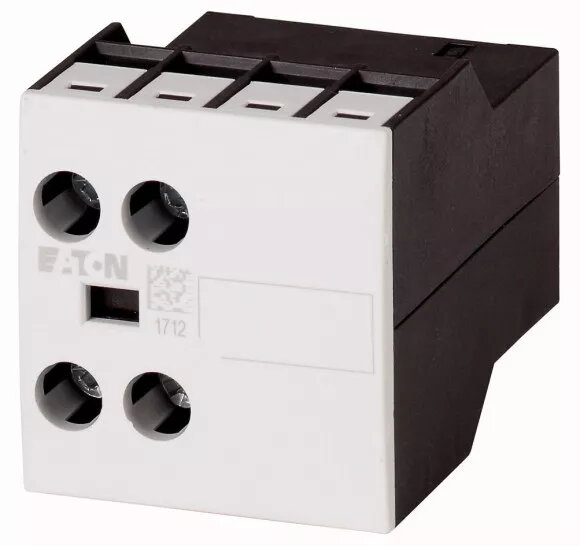

Eaton DILA-XHIT11 palīgkontakts, priekšējā montāža, 1NO 1NC

Eaton DILA-XHIT11 ir augstas kvalitātes priekšpusē montējams palīgkontaktu modulis, kas izstrādāts drošai pārslēgšanai rūpnieciskās vadības sistēmās. Šī ierīce ir aprīkota ar vienu normāli atvērtu (NO) un vienu normāli aizvērtu (NC) kontaktu, nodrošinot precīzu signāla atgriezenisko saiti. Modulis ir veidots izturībai un spēj darboties plašā temperatūras diapazonā, padarot to piemērotu prasīgām elektriskajām vidēm un automatizācijas risinājumiem.

Priekšrocības

Šis palīgkontaktu modulis izceļas ar savu izturīgo konstrukciju un vienkāršo uzstādīšanu. Pateicoties tiešajai montāžai uz kontaktora priekšpuses, tas ietaupa vērtīgu vietu sadales skapjos, vienlaikus saglabājot augstu darbības uzticamību. Ierīce ir paredzēta darbam skarbos rūpnieciskos apstākļos, nodrošinot stabilu veiktspēju un samazinot signāla kļūmju risku kritiskos automatizācijas procesos.

Piemērots

• Rūpnieciskajām automatizācijas un vadības sistēmām
• Motoru vadības centriem
• Signālu atgriezeniskās saites ķēdēm elektriskajos paneļos
• Komutācijas iekārtu uzraudzības lietojumiem

Kad tas var nebūt piemērots

Šis modulis ir īpaši izstrādāts saderībai ar noteiktām Eaton kontaktoru sērijām. Tas var nebūt piemērots lietošanai ar citu ražotāju kontaktoriem vai vecākām sērijām, kas neatbalsta priekšpusē montējamus palīgblokus. Turklāt tas nav paredzēts augstas jaudas pārslēgšanas lietojumiem, jo ir paredzēts tikai vadības ķēdes signāliem.

Galvenās specifikācijas

• Kontaktu konfigurācija: 1 normāli atvērts (NO) un 1 normāli aizvērts (NC)
• Montāžas veids: Priekšējā montāža
• Darba temperatūras diapazons: no -25 °C līdz 60 °C
• Pielietojums: Rūpnieciskā vadība un automatizācija

Kā lietot

Pirms Eaton DILA-XHIT11 uzstādīšanas pārliecinieties, ka galvenais kontaktors ir atvienots no strāvas padeves. Savietojiet palīgkontaktu moduli ar kontaktora priekšējo montāžas saskarni un stingri piespiediet, līdz tas nofiksējas. Pēc nostiprināšanas pievienojiet vadības vadus attiecīgajām spailēm saskaņā ar elektroinstalācijas shēmu. Pirms sistēmas ieslēgšanas pārbaudiet mehānisko savienojumu.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet saderību ar jūsu esošo kontaktora modeli
• Pārliecinieties, vai kontaktu konfigurācija (1NO/1NC) atbilst jūsu vadības loģikas prasībām
• Pārbaudiet pieejamo vietu skapī priekšpusē montējamiem piederumiem

Lietošanas ieteikumi

Pēc uzstādīšanas vienmēr veiciet palīgkontaktu darbības pārbaudi, lai pārliecinātos, ka signāla atgriezeniskā saite precīzi atbilst galvenā kontaktora stāvoklim. Regulāri pārbaudiet spaiļu savienojumu stingrību, lai novērstu signāla kvalitātes pasliktināšanos laika gaitā.
